Электрические приводы тип SAM -01…-52 17 Пуск в эксплуатацию
EB 8330 RU
5.2 Подключение
Примечание!
Для подключения следует
руководствоваться электрической схемой
на крышке привода!
При прокладке электрических
коммуникаций соблюдать предписания по
оборудованию силовых электроустановок!
Особенно в отношении приводов,
рассчитанных на питающее напряжение
24В, обращать внимание на достаточное
сечение силовых проводов и необходимый
запас по мощности питающих
трансформаторов.
- Укладку проводов в приводе выполнять
таким образом, чтобы они не попадали
под вращающиеся и движущиеся детали
механизма, а также не повреждались
при установке или съеме защитной
крышки привода.

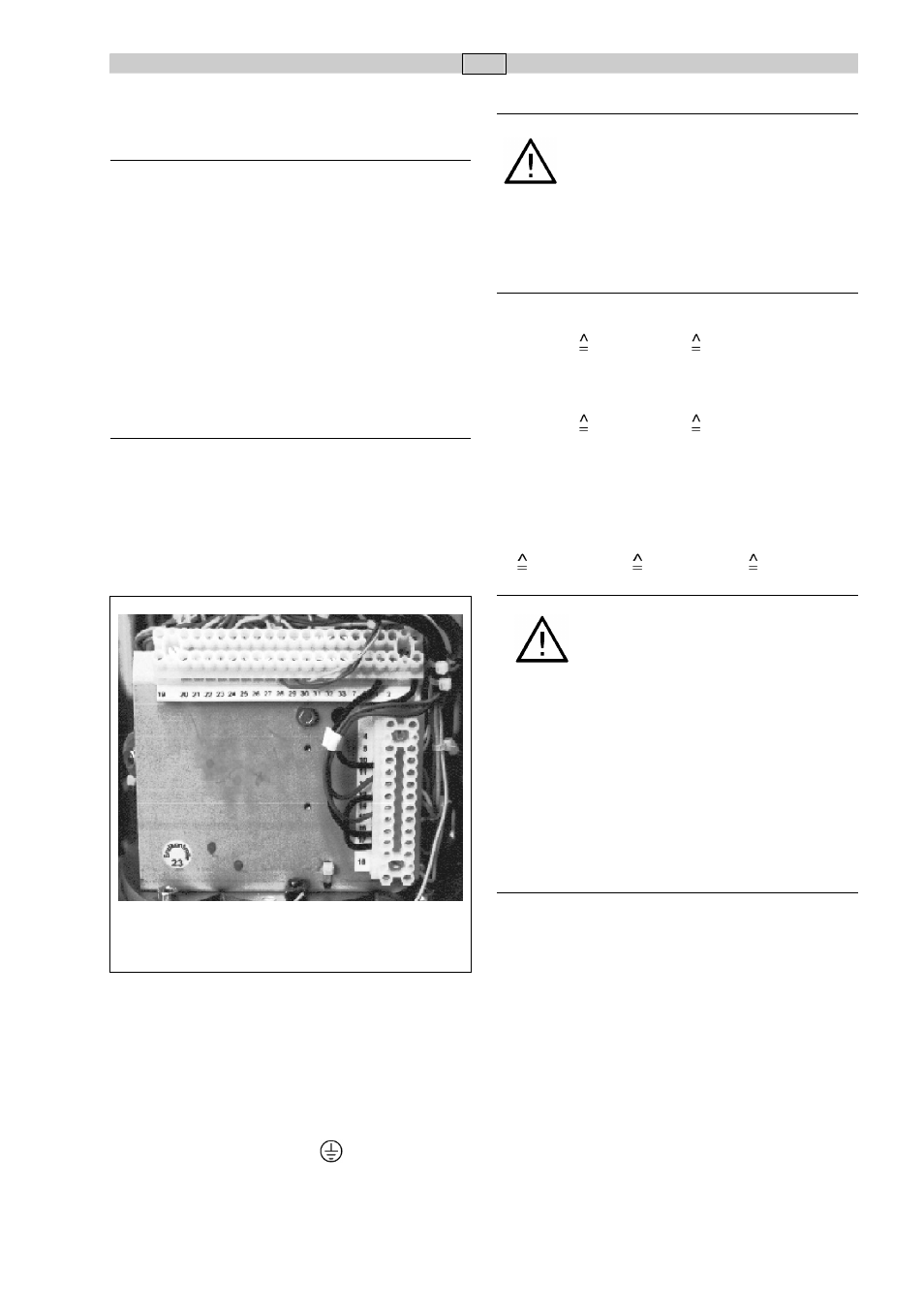

Рис. 10 • Клеммные колодки для
электрического подключения
5.4 Пуск в эксплуатацию
К первым пробным испытаниям относится
следующее:
- перевести
с помощью ручного
управления шток привода в среднее
положение;
- защитный провод должен быть
закреплен на клемме ;
- подать питающее напряжение.
Внимание!
Допускается электрическая или
ручная установка привода только в
пределах
предусмотренного
рабочего хода
Выход
за предусмотренные
пределы рабочего хода может
привести к повреждению привода!
Приводы переменного тока
N клемма 1 L клемма 3
шток выходит из привода в положении
«ЗАКР» (закрывание).
N клемма 1 L клемма 2
шток входит в привод в положении «ОТКР»
(открывание).
Приводы 3-фазного тока
Следует установить на входе внешние
реверсивные контакторы.
L
1
клемма 1; L
2
клемма 2; L
3
клемма 3
Внимание!
В
случае ошибочного
подключения фаз, концевые
выключатели
предельного
момента вращения, даже при
своем
правильном
подключении, не могут
обеспечить отключение
электродвигателя.
Поэтому,
при испытаниях
направления действия, на
привод следует подавать
только кратковременные
сигналы управления.
Включить сетевое напряжение питания и
подать на привод кратковременные сигналы
«ЗАКР/ОТКР».
- проконтролируйте, в правильном ли
направлении перемещается шток
привода;
- если направление перемещения
привода противоположное, поменяйте
фазы на клеммах 2 и 3 и снова
проверьте
направление действия
привода.
