Электрические приводы тип SAM -01…-52 21 Установка и регулировка
EB 8330 RU

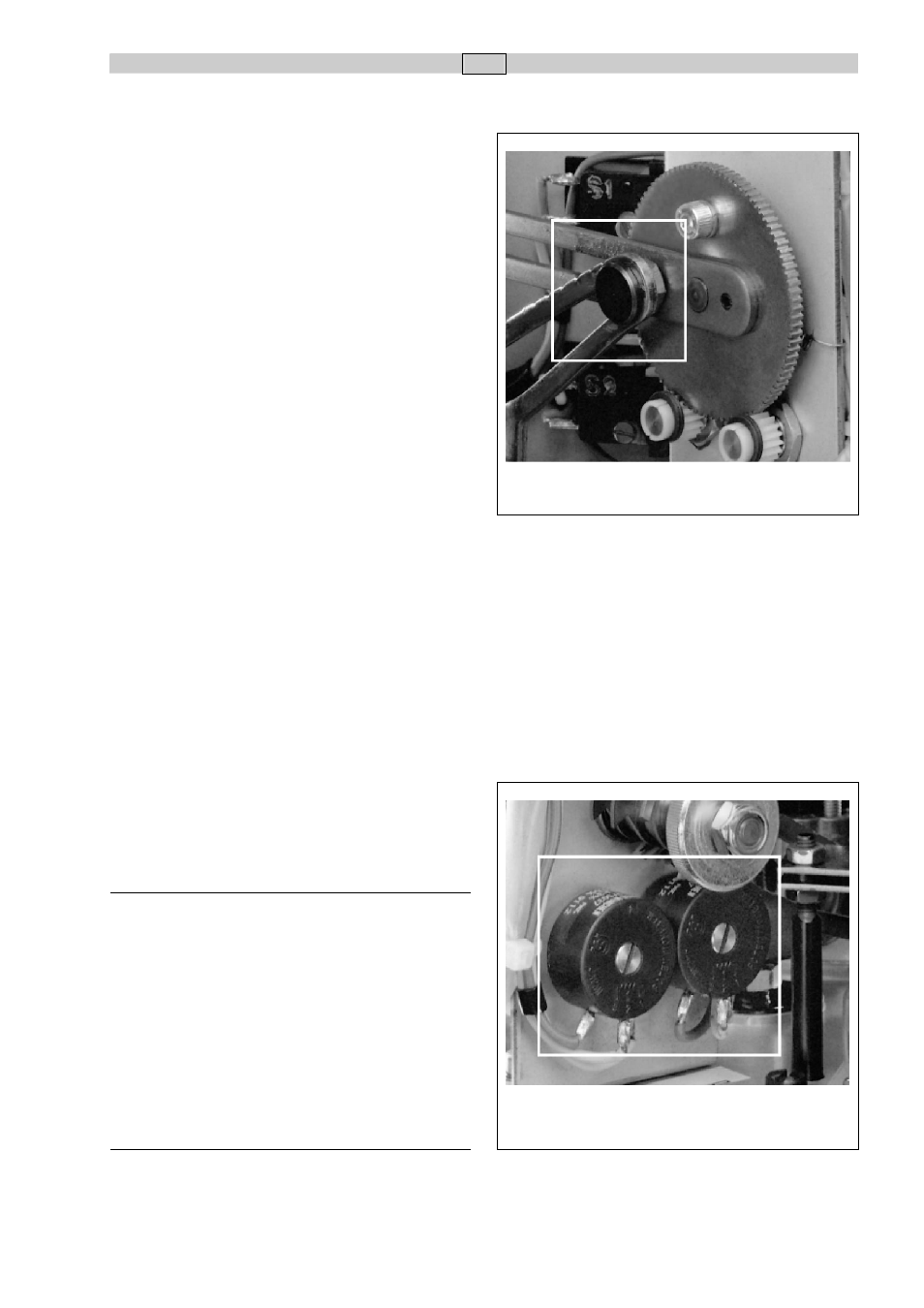

Рис. 14 • Установка рабочего хода
7.2 Установка
потенциометров
В зависимости от исполнения привод может
оснащаться одним или двумя резистивными
дистанционными датчиками (POT R1 и POT
R2, см. рис. 15).
Потенциометры POT R1 и POT R2 должны
устанавливаться для конечных положений
штока «ОТКР»/ «ЗАКР».
7 Установка и регулировка
7.1 Установка рабочего хода
Поставляемый заказчику привод
установлен и отъюстирован на величину
рабочего хода согласно данным, указанным
в заказе. Однако, установленный на заводе-
изготовителе рабочий ход привода, при
необходимости, Вы можете изменить и
заново отъюстировать.
Шлицевой рычаг, связанный со штоком
привода, оснащен маркировкой величины
рабочего
хода. Прикрепленная
вспомогательная шкала показывает
опорные точки для устанавливаемых
величин рабочего хода.
Для установки величины рабочего хода
следует выдвинуть шток привода до
конечного положения так, что оба рычага
будут располагаться параллельно (клапан в
положении
«ЗАКР», указатель
перемещения на нижней отметке).
Порядок действий:
- отвинтите ключом (SW 10) плоскую
гайку от скользящей втулки,
- сдвигайте скользящую втулку в пазах
обоих рычагов до тех пор, пока по
маркировке
установится требуемая
величина рабочего хода,
- навинтите снова плоскую гайку на
скользящую втулку,
- передвиньте отметку позиционирования
на раме на новые концевые положения.
Примечание!
Рабочий ход выполняется бесступенчато,
согласно данным, указанным на типовом
шильдике,
т.е. возможно любое
позиционирование в пределах между
имеющимися маркировками.
При изменении величины рабочего хода
концевой выключатель WE-S3 следует
заново отрегулировать (см. раздел 7.4
«Концевой выключатель WE-S3»).
Рис. 15 • Потенциометры R1 и R2
