Электрические приводы тип SAM -01…-52
25
Установка и регулировка
EB 8330 RU
-Приводы тип SAM-01…SAM-11-
Путевые выключатели WE-S3 и WE-S6
устанавливаются на стороне монтажной
платы.
Согласно
направлениям
перемещения
подвижного
штока
«ОТКР»/ «ЗАКР»
срабатывает соответствующий концевой
выключатель и отключает привод.
Вы можете произвольно устанавливать
момент срабатывания, для чего следует,
ослабив крепление выбранного Вами
выключателя,
передвинуть
и
опять
закрепить его в новом положении.

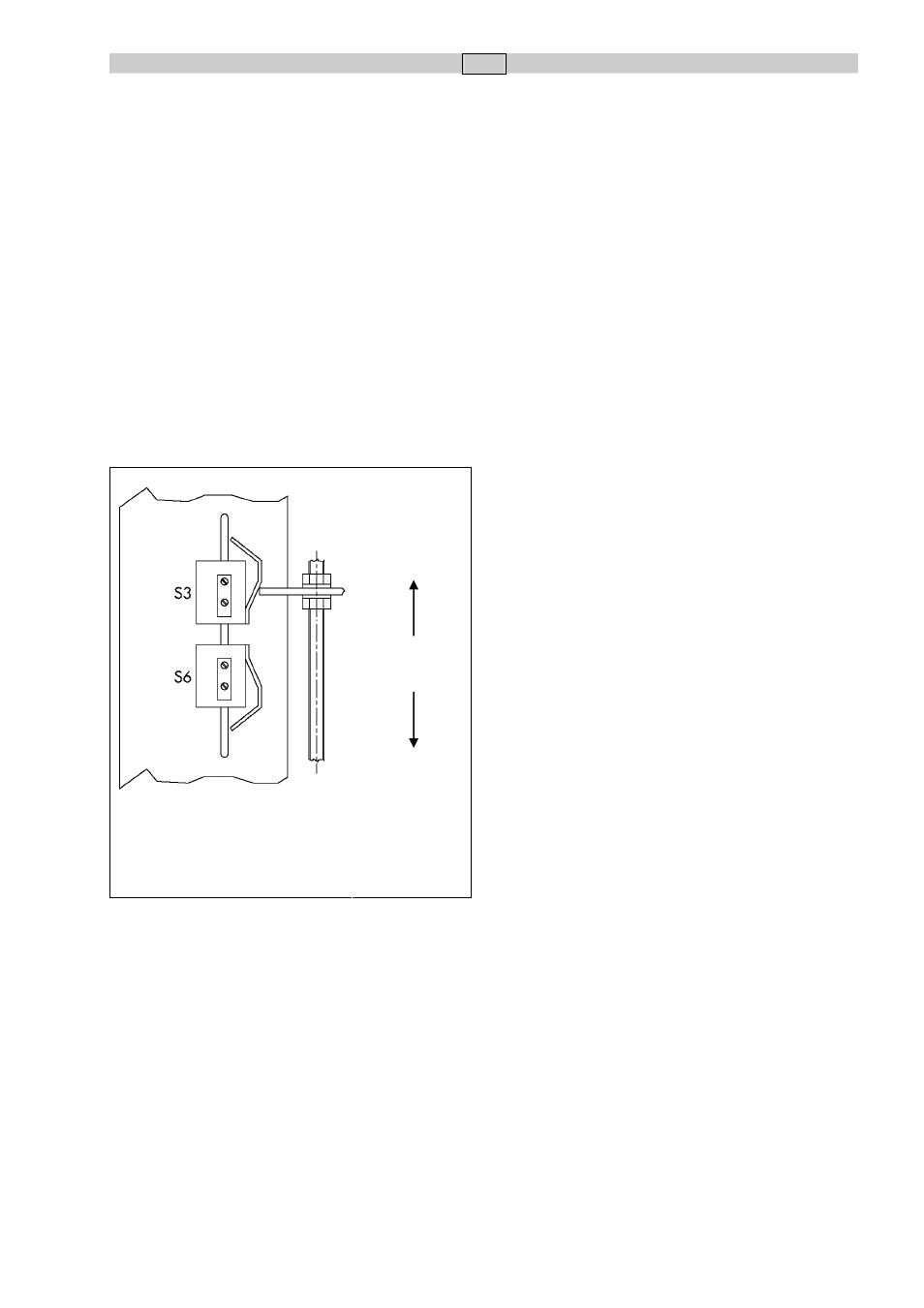

Рис. 20 • Подвижные кулачки
выключателей WE-S3/WE-S6
«ОТКР»
подвижный
шток
«ЗАКР»
WE-S3
- перевести подвижный шток внутрь с
помощью
ручного
управления
(положение «ОТКР»).
Сначала выключатель WE-S3 должен
располагаться
сверху
от
подвижного
кулачка.
WE-S6
- выдвинуть подвижный шток с помощью
ручного
управления
(положение
«ЗАКР»)
Сначала выключатель WE-S6 должен
располагаться снизу от подвижного кулачка
В обоих случаях:
- слегка ослабьте крепежные винты
соответствующего выключателя, чтобы
его можно было свободно перемещать;
- сдвигайте выключатель вверх/вниз до
тех пор, пока подвижный кулачок, в
соответствии с необходимым рабочим
ходом отключит привод (контролировать
по измерительному прибору);
- вновь
затяните
крепежные
винты
выключателя;
Проконтролируйте момент срабатывания в
ходе испытательного включения.
