Позиционер
EB 8330 RU
9 Позиционер
При
наличии
тормозных
двигателей
переменного тока на 230В/50Гц возможна
установка позиционера в качестве 3-
позиционного регулятора.
Примечание!
В стандартном варианте позиционеры
комбинируются
с
тормозными
двигателями переменного тока.
Для
трехфазных
электродвигателей
требуются
внешние
схемы
с
реверсивными контакторами, которые
должны
блокироваться
концевыми
выключателями
перемещения
и
предельного момента вращения.
В
этом
случае
пуск
прибора
в
эксплуатацию
должен
тщательно
подготавливаться
и
производиться
особенно осторожно, т.к. при ошибочном
подключении
фаз,
вызывающем
неправильное
направление
вращения,
концевые
выключатели
оказываются
бездействующими.
Несоблюдение
указанных
замечаний
может привести к повреждению привода.
Позиционер
располагается
на
плате
электронных компонентов, над двигателем,
устройством
управления
и
клеммной
колодкой.

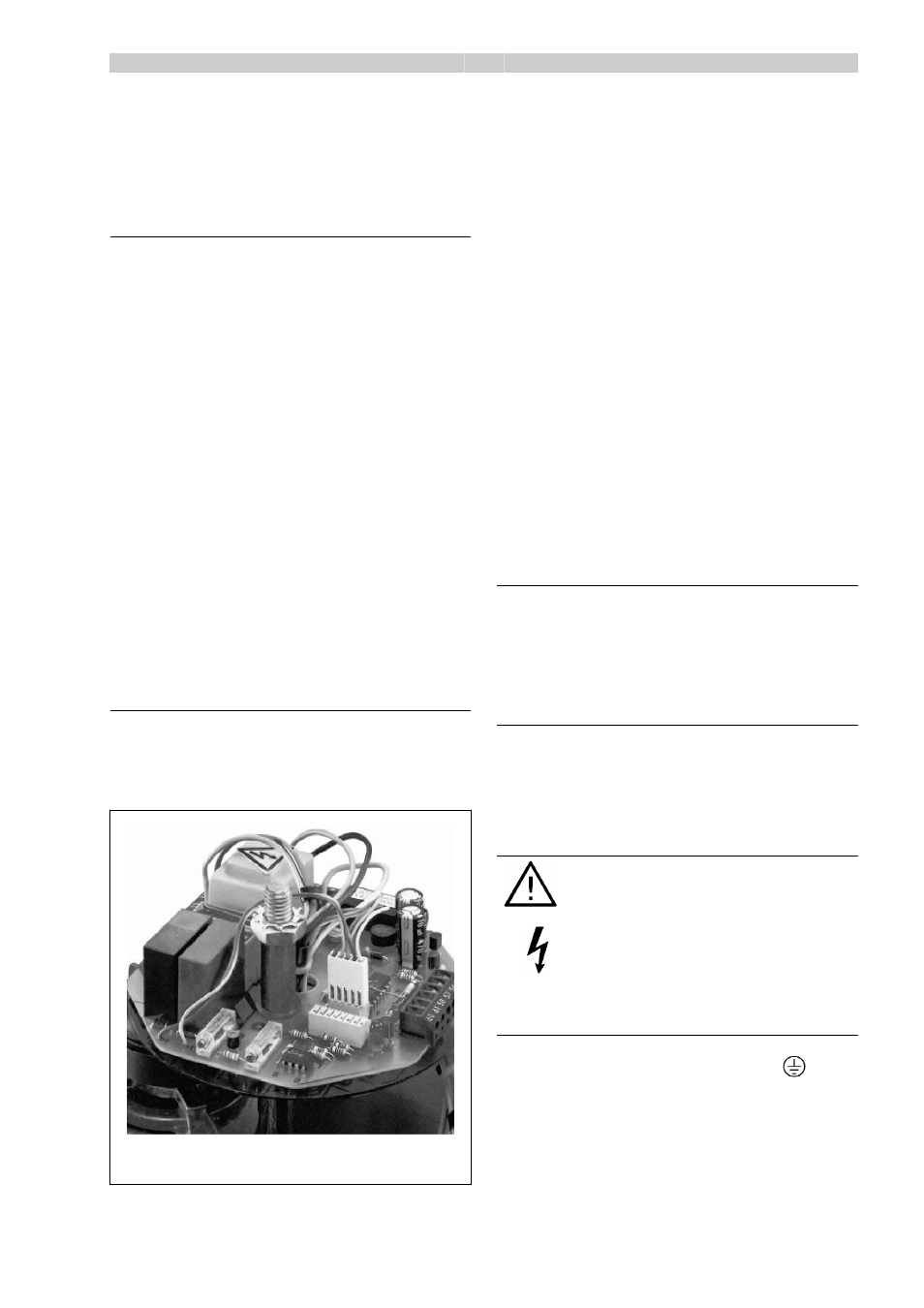

Рис. 23 • Положение позиционера
После
снятия
защитной
крышки
открывается доступ к деталям привода для
проведения
установочных
и
регулировочных работ.
Работа привода от позиционера происходит
посредством сигналов постоянного тока
или
постоянного
напряжения,
используемых
в
качестве
входного,
управляющего воздействия. Таким образом,
величина входного сигнала сопоставляется
величине рабочего хода.
Регулируемый
параметр
(текущее
значение)
и
управляющий
параметр
(заданное
значение),
действующий
в
пределах 0…10В
или 0…20мА
сравниваются друг с другом.
При
наличии
рассогласования
вырабатывается
сигнал
управления
приводом,
действующий
до
момента
совпадения заданного и текущего значений.
В качестве обратной связи по текущему
параметру
используется
потенциометр
привода POT R1 (1 кОм).
Примечание!
Привод уже настроен изготовителем
оборудования на требующийся заказчику
диапазон
управляющих
сигналов
и
необходимое значение рабочего хода.
9.1 Электрическое подключение
к позиционеру
См. раздел 10.1 «Схема подключения
приводов SAM…».
Осторожно!
При обращении с электрическими
приводами
обязательно
соблюдайте положения техники
безопасности
для
электроустановок, изложенные в
разделе 5 «Электрическое
подключение»!
- подключите защитный провод кабеля
питания на клемму заземления
;
- подключите нулевой провод кабеля
питания N на клемму 1;
- подключите фазу L (рабоч. напр.) на
клемму 54 платы позиционера.
