1.3.1 Электрическое оснащение
Электрические
компоненты
привода
располагаются под съемной крышкой на
корпусе.
Дополнительно к концевым выключателям
предельного момента вращения DE-S1 и
DE-S2 и трем путевым выключателям
WE-S3, -S4 и -S5 приводы могут еще
оснащаться
следующими
элементами
коммутации и сигнализации:
- путевым выключателем WE-S6
- двумя потенциометрами POT R1 и POT
R2
в
качестве
резистивных
дистанционных датчиков
- электронным датчиком положения ESR
- позиционером
Осевое перемещение подвижного штока
передается через приводной рычаг и
скользящую муфту на сателлитный рычаг,
который через зубчатое колесо преобразует
линейное
перемещение
в
пропорциональный
ему
поворот
потенциометров R1 и R2 или датчика
положения ESR. Расположенные на оси
зубчатого
колеса
кулачковые
шайбы
приводят в действие выключатели WE-S3,
WE-S4, WE-S5 и WE-S6.

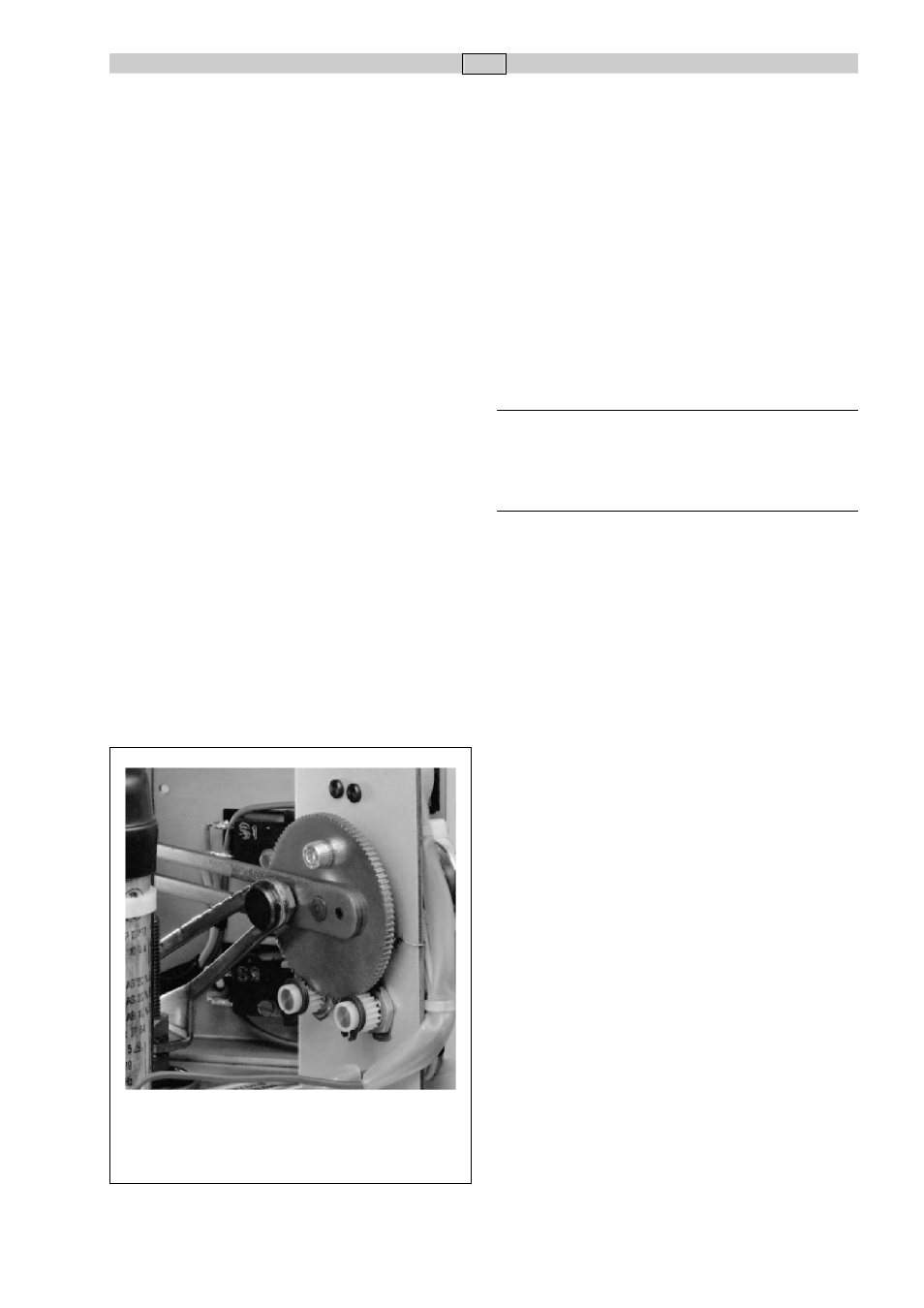

Рис. 2 • Работа выключателей и
дистанционного датчика; передача величины
рабочего хода
-DE-S1, DE-S2, WE-S3
DE-S1
выключает электродвигатель в
зависимости от момента вращения, когда
подвижный шток выдвинут (положение
регулирующего клапана ЗАКР).
DE-S2
выключает электродвигатель в
зависимости от момента вращения, когда
шток втянут (положение ОТКР, как только
регулирующий
клапан
под
нагрузкой
перейдет в закрытое положение).
Примечание!
Моменты
и
точки
срабатывания
выключателей DE-S1 и DE-S2 изначально
установлены на заводе-изготовителе и
не могут быть изменены.
WE-S3 отключает электродвигатель при
втягивающемся штоке (клапан ОТКР) в
зависимости от величины рабочего хода,
как только шток втянется внутрь на
заданную в заказе величину хода.
-WE-S4, WE-S5, WE-S6
Путевые выключатели WE-S4, WE-S5 и, при
определенных обстоятельствах, WE-S6
на приводе не установлены. Привод может
дооснащаться ими, как концевыми или
сигнальными
выключателями,
при
необходимости (раздел 7, «Установка и
регулировка»).
