Электрические приводы тип SAM -01…-52
24
Установка и регулировка
EB 8330 RU
7.5 Сигнальные выключатели
WE-S4… WE-S6
-приводы тип SAM20…SAM-52-
Путевые выключатели WE-S4, WE-S5 и
WE-S6 можно устанавливать произвольно,
для сигнализации о каких-либо различных
положениях
регулирующего
устройства
(например, клапана).

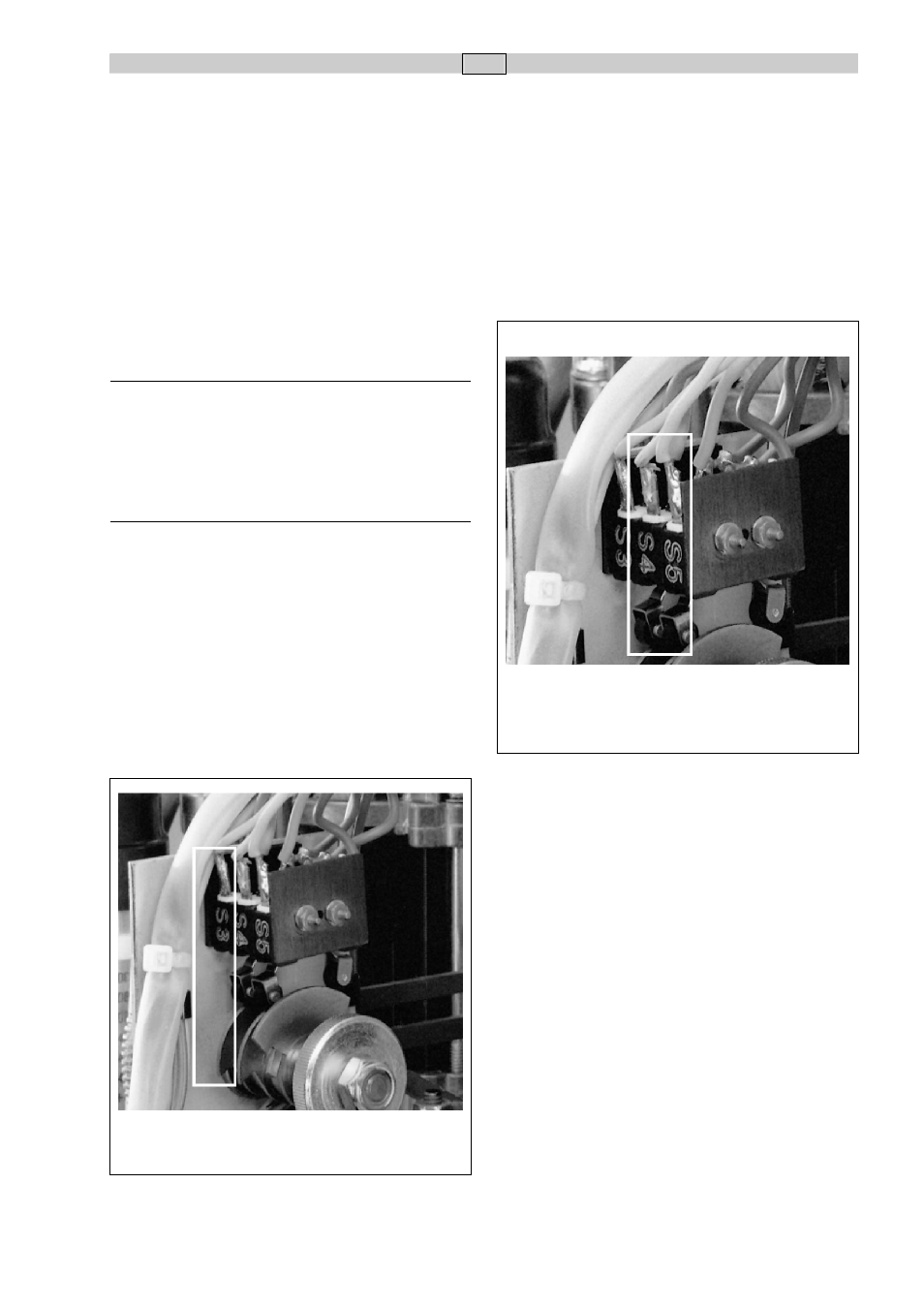

Рис. 19 • Выключатели WE-S4 и WE-S5
(выключатель S6 не установлен)
7.4 Концевой выключатель
WE-S3
-приводы тип SAM20…SAM-52-
Кулачок, относящийся к выключателю WE-
S3, устанавливается так, чтобы привод
отключался после выполнения требуемого
рабочего хода.
- шток привода в положении «ОТКР»
(конечное положение);
- слегка ослабить гайку с накатным
рифлением так, чтобы кулачок оказался
подвижным.
Примечание!
При
незатянутой
накатной
гайке
крепление кулачков может ослабнуть, что
вызовет их случайное смещение и, как
следствие,
изменение
положения
срабатывания выключателей.
- отъюстировать
кулачок
концевого
выключателя WE-S3 в направлении
открывания таким образом, чтобы
выключатель
отключал
привод
(контролировать по измерительному
прибору);
- удерживая кулачок в установленном
положении, затянуть от руки накатную
гайку;
- проконтролировать
в
ходе
испытательного
включения
момент
срабатывания концевого выключателя.
Рис. 18 • Концевой выключатель WE-S3 с
кулачком (на дальнем плане)
- для каждого выключателя выбирается
свое положение срабатывания;
-
ослабить накатную гайку;
-
установить кулачок, относящийся к
данному сигнальному выключателю, в
заданное положение (момент
срабатывания контролировать по
измерительному прибору);
-
удерживая кулачок в установленном
положении, затянуть от руки накатную
гайку;
-
проконтролировать в ходе
испытательного включения привода
момент срабатывания сигнального
выключателя.
