Электрические приводы тип SAM -01…-52 26 Дополнительное электрическое оснащение
EB 8330 RU
- закрепите нагревательный элемент на
предусмотренном для него месте (см.
рис. 22) с помощью двух идущих в
комплекте поставки саморезов;
- закрепите термодатчик на монтажном
уголке в предусмотренном для этого
отверстии (гайка, размер SW 7);
- подключите на клеммы 7 и 8 концы
многожильных проводов, отходящих от
нагревательного
элемента и
термодатчика;
- проложите и закрепите провода внутри
привода таким образом, чтобы они были
защищены
от движущихся и
вращающихся деталей механизма, а
также не могли повреждаться при
снятии и установке защитной крышки.
8 Дополнительное
электрическое оснащение
8.1 Обогрев
Для предотвращения образования
конденсата на деталях внутри привода
рекомендуется
устанавливать
нагревательный элемент, особенно при
сильных
колебаниях окружающей
температуры, высокой влажности воздуха и
установке
привода на открытом
пространстве.
Работой нагревательного элемента “R”
управляет термодатчик (биметаллический
элемент). Для работы нагревательного
элемента требуется постоянная подача
соответствующего питающего напряжения
(отметить при заказе).
Температура отключения нагревательного
элемента составляет около +60ºС, а
температура включения – около +40ºС.

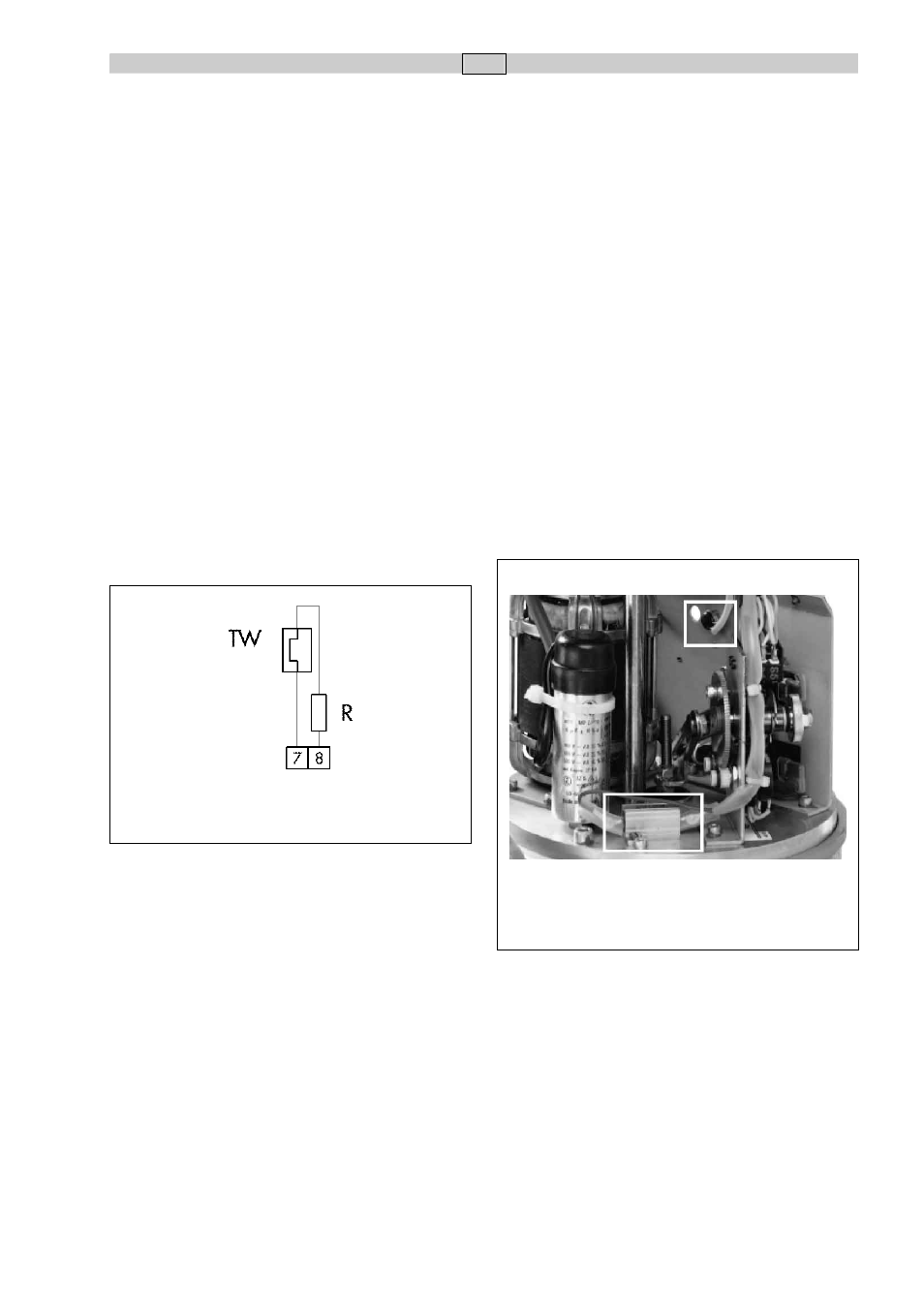

Рис. 21 • Схема включения нагревательного
элемента R с термодатчиком TW
Рис. 22 • На переднем плане, внизу расположен
нагревательный элемент, на дальнем плане,
вверху установлен термодатчик
Нагревательный элемент с термодатчиком
для подачи напряжения подключается к
клеммам 7 и 8.
8.1.1 Дооснащение привода
нагревательным элементом
Установка и подключение нагревательного
элемента может осуществляться после
приобретения привода.
Для
этого необходимо выполнить
следующее:
- снимите крышку привода;
