Электрические приводы тип SAM -01…-52
20
Примеры включения привода
EB 8330 RU
Пример включения № 2 (проходной клапан)
•
Режим однофазного переменного тока (3-позиционное управление)
•
Концевое отключение, шток выдвигается из привода (направление «ЗАКР»), в
зависимости от нагрузки через выключатель DE-S1
•
Концевое отключение, шток втягивается в привод (направление «ОТКР»), в зависимости
от нагрузки через выключатель DE-S2 в очередности с выключателем WE-S3
Подключение привода:
- защитный провод (желто-зеленая жила)
подключить к предусмотренной для
этого клемме
,
- N-провод на клемму 1,
- импульсную проводку для выдвигаемого
штока «ЗАКР» на клемму 11,
- импульсную проводку для втягиваемого
штока «ОТКР» на клемму 14,
- установить перемычки между клеммами
10 и 3, 16 и 2, а также клеммами 13 и 17.
Проверка работы привода:
- производить управление приводом с
помощью 3-позиционного регулятора.
- с помощью изолированной отвертки
проверить
как
выключают
привод
контактные ролики:
при выдвигаемом штоке ->
верхний выключатель DE-S1,
при втягиваемом штоке ->
нижний выключатель DE-S2 и
выключатель WE-S3.
- при необходимости поменять местами
перемычки проводки электродвигателя
на подключениях 2 и 3.

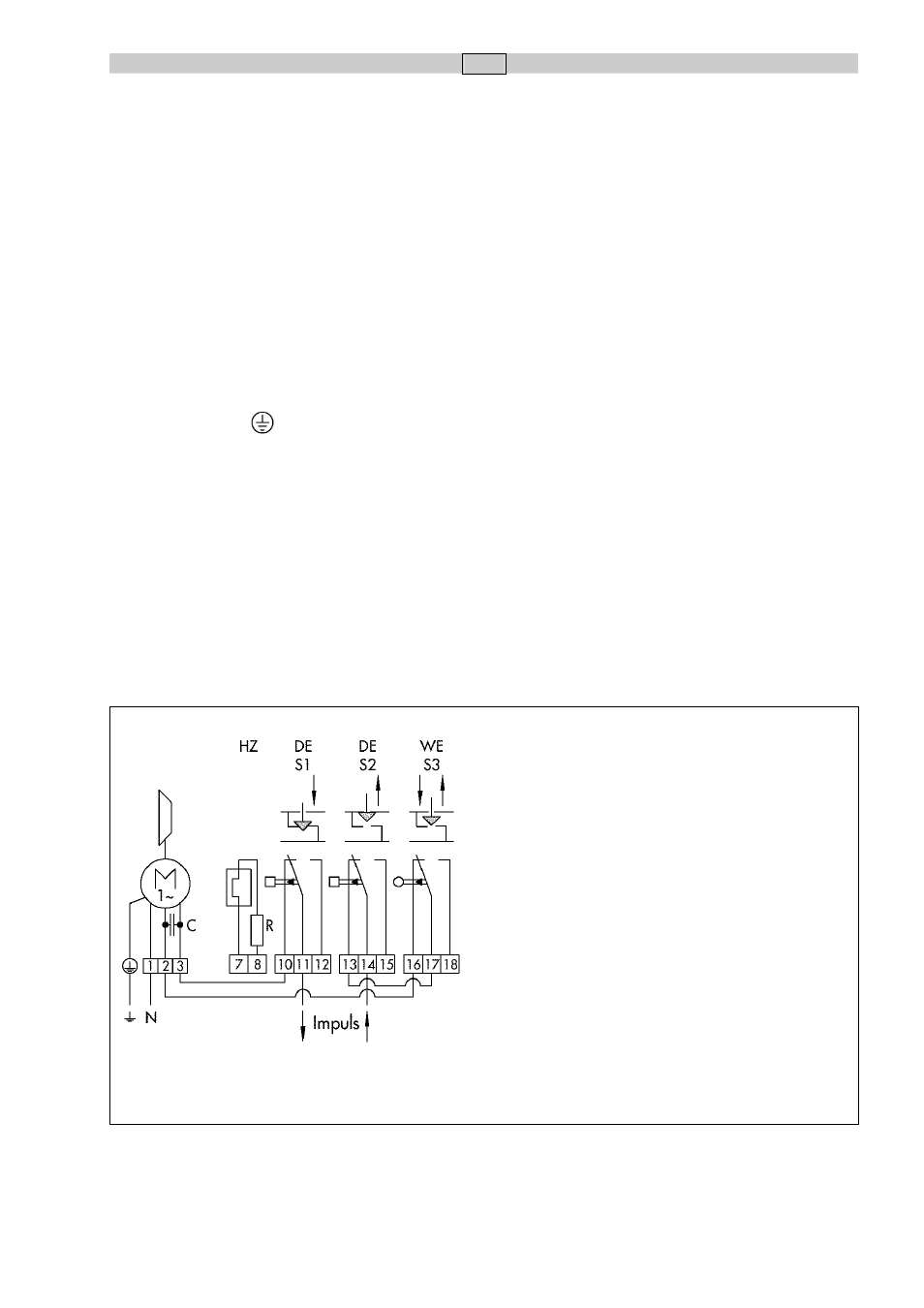

Рис. 13 • Схема подключения для примера № 2
HZ нагревательный элемент
DE-S1 концевой выключатель предельного
момента вращения S1, положение
«ЗАКР»
DE-S2 концевой выключатель предельного
момента вращения S2, положение
«ОТКР»
WE-S3 путевой выключатель S3,
положение «ОТКР»
«ЗАКР» «ОТКР»
