Электрические приводы тип SAM -01…-52 13 Монтаж
EB 8330 RU
- установлены ли в приводе все
необходимые дополнительные детали?
- соответствует ли подключенное
питающее напряжение необходимому
напряжению для привода?
- соответствуют ли данные, указанные на
типовом шильдике, с параметрами
электродвигателя?
- соответствует ли установленный или
выставляемый ход привода величине
хода регулирующего клапана?

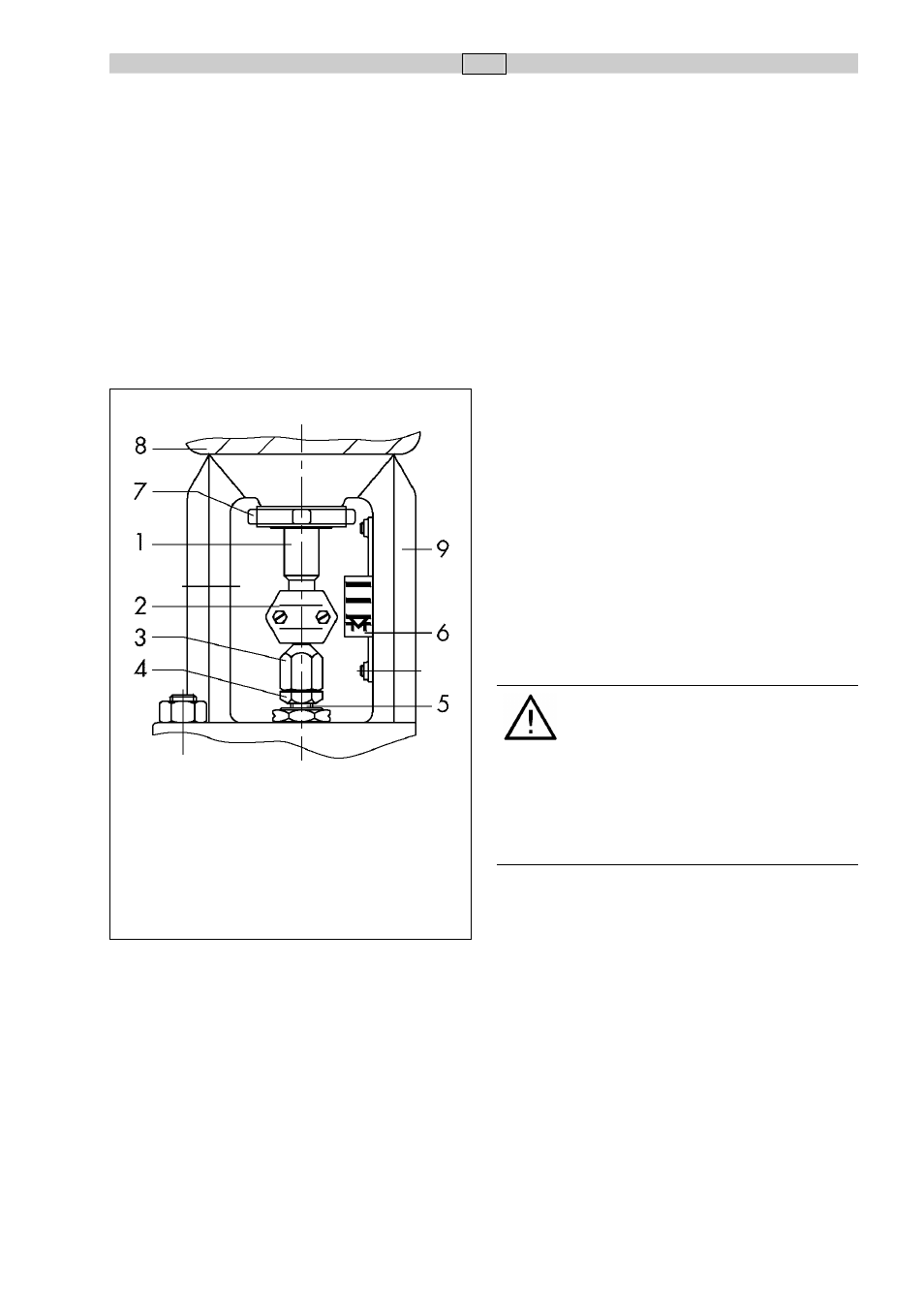

1. шток привода
2. муфта
3. соединительная
гайка
4. контргайка
5. шток конуса
6. линейка величины
рабочего хода
7. кольцевая гайка
8. привод
9. рама
Рис. 7 • Соединение привода с клапаном
Порядок действий
- Задвинуть шток конуса (5) до упора в
клапан.
- Перевести шток привода (1) в среднее
положение (см. раздел 4.4 «Ручное
управление»).
- Установить привод (8) на верхней части
клапана, а затем закрепить его с
помощью кольцевой гайки (7). (Перед
установкой привода кольцевую гайку
надеть на шток клапана).
- Подтянуть вверх шток конуса (5) и
скрепить соединительную гайку (3) и
шток привода (1) двумя половинками
муфты (2), которые потом затянуть
винтами.
- Перевести шток привода (1) в конечное
положение посредством вращения
вправо колеса ручного управления
- Выровнять по острию муфты линейку
величины рабочего хода (6) и надежно
закрепить ее винтами.
- Зафиксировать шток конуса (5) с
помощью контргайки (4) и
соединительной гайки (3).
Предупреждение!
Не допускается нажимать на конус
клапана и проворачивать его в
седле.
Такое действие может вызвать
повреждение
регулирующего
клапана и, возможно,
исполнительного привода.
Для
других регулирующих устройств,
например, регулирующих заслонок с
установленной стойкой, монтаж привода
осуществляется
в соответствии с
принципом действия.
