Электрические приводы тип SAM -01…-52
11
Размеры
EB 8330 RU
3 Размеры
Таблица 3 • Размеры в мм и вес
Тип
SAM-01…-13 SAM-20…-23 SAM-30…-33 SAM-40…-42 SAM-50…-52
Номинал. ход мм
30 30 60 60 120
Н
262 (277)
1)
300 (323)
1)
377 (417)
1)
Н1
34 34 54 54 92
Н2 макс
90
90
165
165
315
Н3
160 (175)
1)
175
(198)
1)
187
(227)
1)
ØD
145
184
216
ØD1
16 16 22 40 40
ØD2 резьбы
М 30 х 1,5
М 30 х 1,5
М 60 х 1,5
М 60 х 1,5
М 100 х 2
ØР 74
130
t
~40
~60
Вес ≈ кг
5 6 7 15 19
1) Размеры в скобках для приводов с позиционером
Размеры привода
1) Минимальное расстояние при смонтированном приводе,
когда еще имеется возможность снять крышку привода

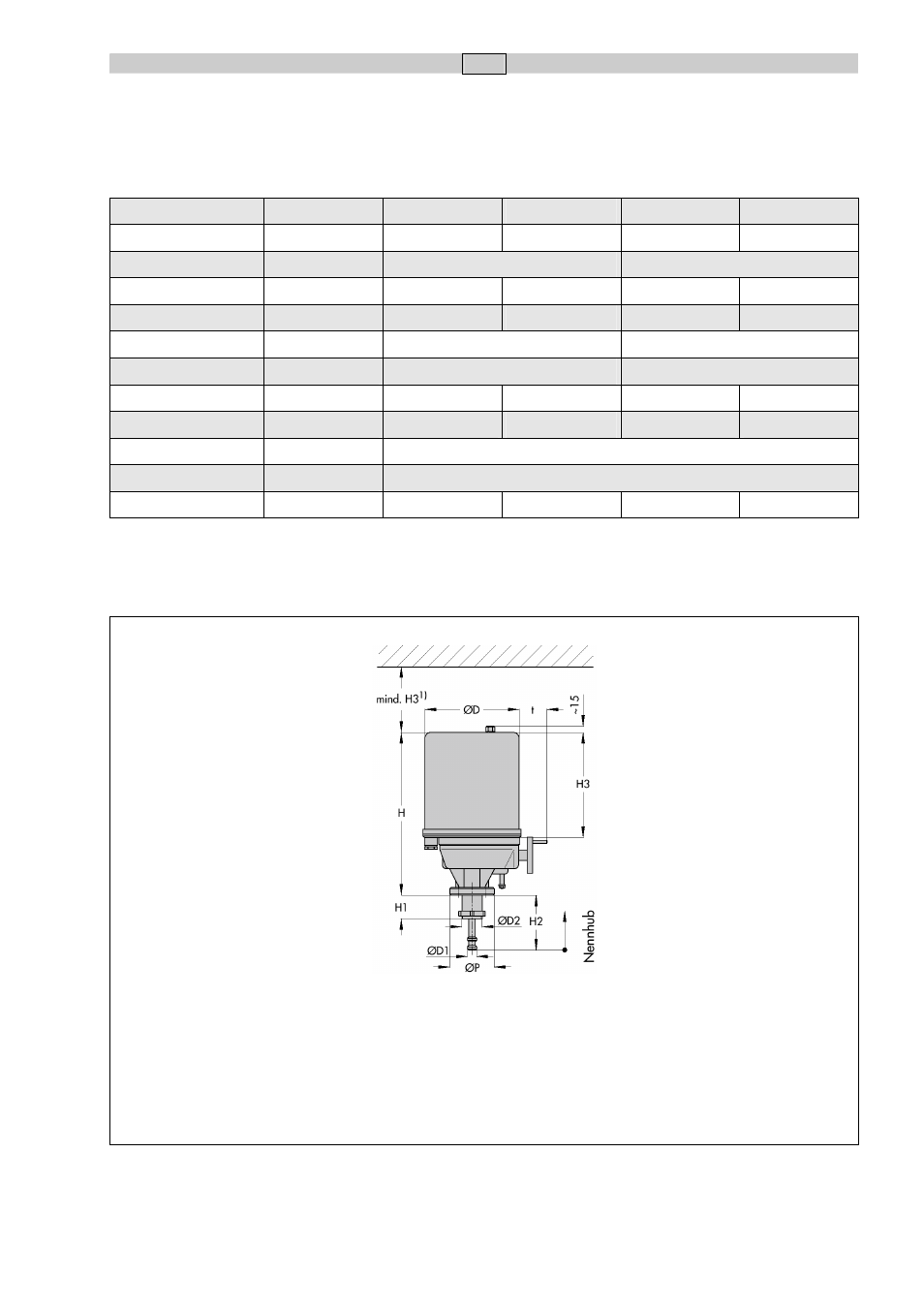

Рис 5 • Размеры прямоходных приводов тип SAM-01…SAM-052
номинальный
ход
