Электрические приводы тип SAM -01…-52 23 Установка и регулировка
EB 8330 RU
Нормальный режим
Возрастающие значения при вращении
зубчатого колеса по часовой стрелке.
Убывающие
значения при вращении
зубчатого колеса против часовой стрелки.
Нормальный режим
Реверсивный режим
заводская установка диапазона
наибольший диапазон измерения
наименьший диапазон измерения
диапазон плавной установки

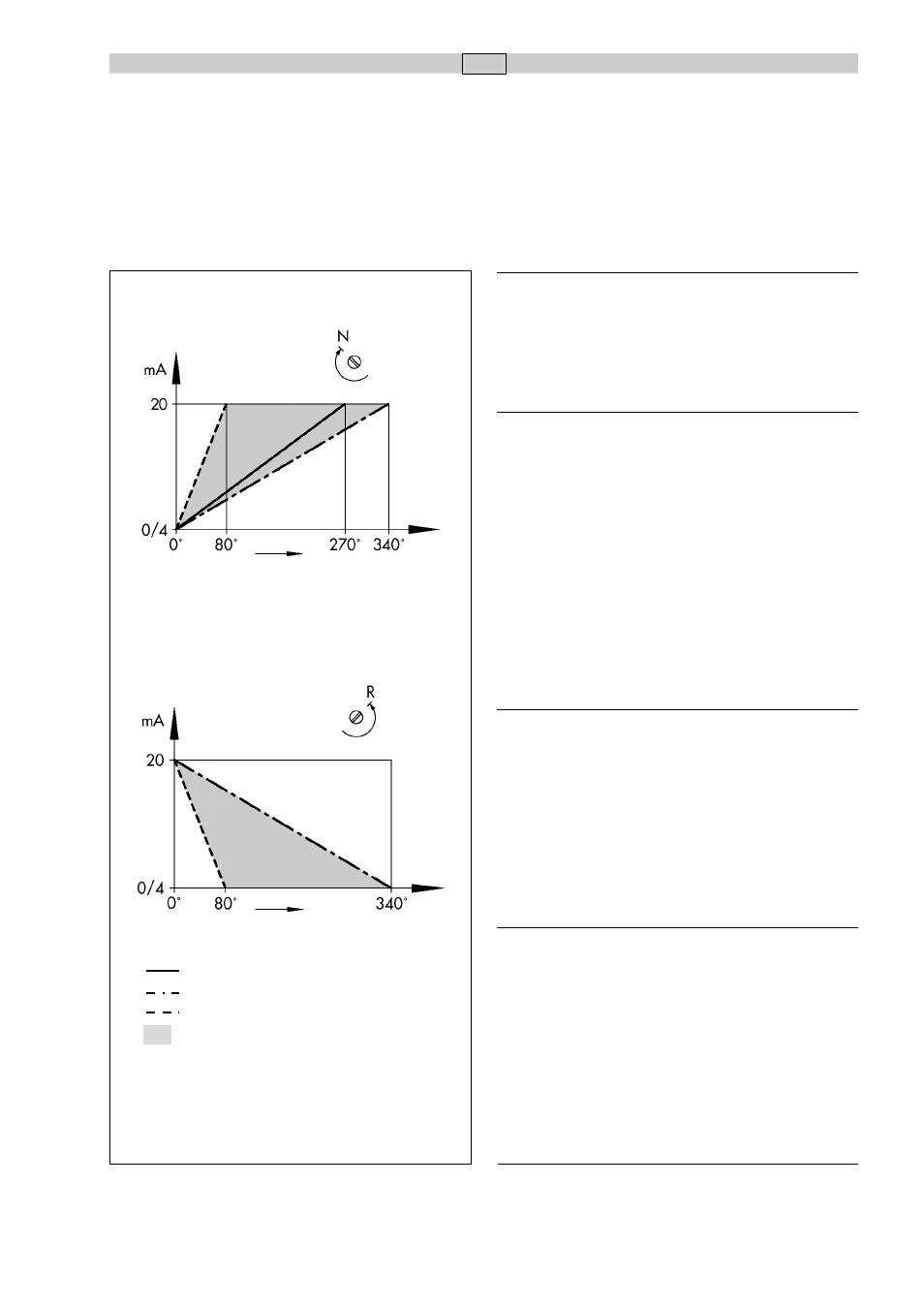

Рис. 17 • Интервал измерений; диапазон
установки
Реверсивный режим
Возрастающие значения при вращении
зубчатого колеса против часовой стрелки.
Убывающие
значения при вращении
зубчатого колеса по часовой стрелке.
Примечание!
Для реверсивных органов управления
положение выдвинутого штока привода
соответствует конечному положению
«ОТКР».
Установка выходного сигнала
на 0 или 4 мА
Переведите привод в положение, при
котором должен вырабатываться выходной
сигнал 0 или 4 мА.
Поворачивайте
черное регулировочное
колесо относительно белого приводного
зубчатого колеса, чтобы выходной ток
составлял:
- 3,98…4,02
мА для 2-проводного
подключения
- 0,01…002 мА для 3-проводного
подключения.
Примечание!
В 3-проводном подключении при переходе
через нулевую точку не происходит смены
полярности.
Прибор показывает 0 мА в диапазоне
свыше 8º. Поэтому следует установить
насколько
возможно наименьшее, но
отличающееся от нуля значение тока
(например, 0,01 мА).
Установка выходного сигнала 20 мА
- переведите привод в положение, при
котором должен вырабатываться
выходной сигнал 20 мА
- с помощью регулировки для интервала
(см. рис. 16) установите выходной ток в
пределах 20±0,02 мА,
- заново проверьте установку выходного
тока на 0/4 мА; при необходимости
регулировки следует повторить.
