fi 6. ISTRUZIONI PER
M L’INSTALUVTORE
AVVERTENZE
•
Le pareti adiacenti e circostanti i'appa-
recchio stesso devono resistere ad una
sovratemperatura di 6SK.
•
ii coiiante che unisce ii laminato piastico
al mobile, deve resistere a temperature
non
inferiori
a
ISO^C
per
evitare
io
scoilamento del rivestimento stesso.
ÌNSERIMENTO
e
FiSSAGGIO FORNO

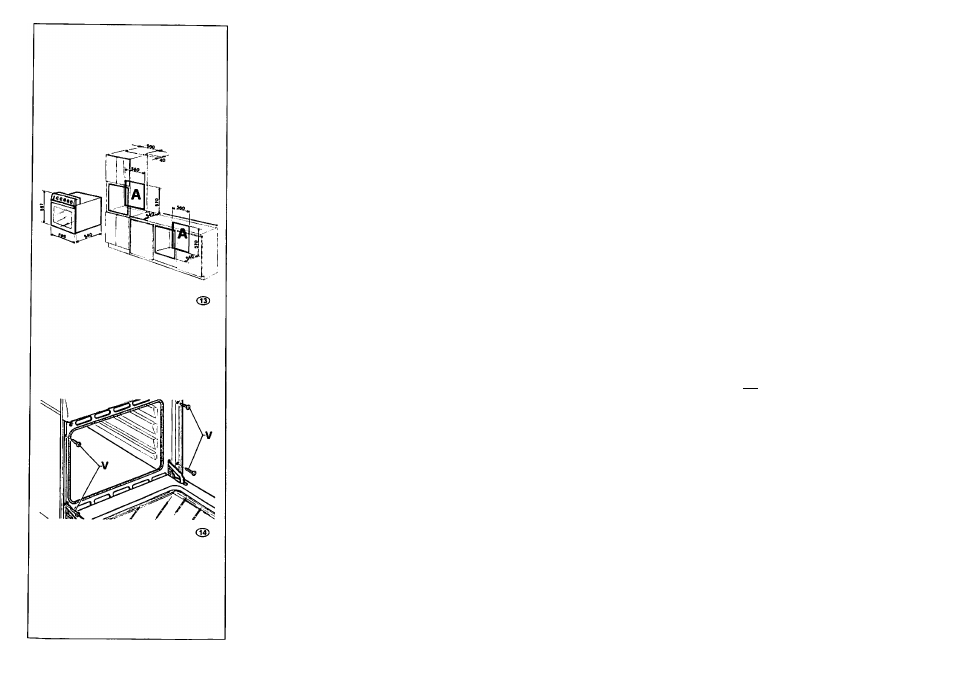

il forno può essere inserito in un mobile a
colonna oppure in un mobile base, praticando
sugli stessi un'apertura per l'incasso come
indicato nella Fig. 13.
Al fine di assicurare una adeguata aerazione
dell’apparecchio, eliminare la parete
posteriore del mobile base o praticare
l'apertura A come indicato nella Fig. 13.
Introdurne nell'apertura del mobile il forno e
fissarlo con le apposite viti V (Fig. 14).
Il forno deve appoggiare su un piano che
sopporti il peso del forno stesso, perché il
fissaggio a mezzo delle viti è necessario
esclusivamente
per
evitarne
la
fuoriuscita
dal mobile.
2. OPIS URZADZENIA
PANEL
STEROWANIA
W
PIEKARNIKU
Z
NATURALNYM OBIEGIEM POWIETRZA.
1) Pokr^tto termostato.
2) Pokr^tlo wyboru funkcji.
3) Lampka ¿òtta • wl^czenie termostato.
4) Lampka czenwona - wi^czenie elementów
elektrycznych.
5) Programator elektroniczny z rozpocz^ciem i
koncem pieczenia
6) Zegar lub regulator czasu elektroniczny z
koòcem pieczenia.
7) Licznik minutowy 60' lub regulator czasu z
koòcem pieczenia 120'.
8) Zegar elektromechaniczny z koncem
pieczenia.
•
Pokrgtio termostato (patrz 1)
Pokr^caj^c zgodnie z ruchem zegara. moina
wybraò róine wartoéci temperatury piekamika
do pieczenia potraw ( mi^dzy 50°C do max.).
Pokr^tlo wybory funkcji (patrz 2)
Pokr^caj^c zgodnie z ruchem zegara znajdii
Pahstwo nast^puj^ce symbole:
■0’ = Piekamik nie wl^czony
O = WlAczenie cz^éci grzewczych górnych i
dolnych piekamika
O = Wl^czenie cz^éci grzewczych górnych
piekamika
D =
Wt^czenie cz^éci grzewczych dolnych
piekamika
O = Wl^czenie cz^éci grzewczych grilla
rusztu obrotowego
Oswietlenie piekamika wl^cza si§ i pozostaje
zapalone po wl^czeniu jakiejkoiwiek funkcji.
Lampka zóHa termostato (patrz 3)
Zapalona lampka oznacza, ii piekamik lub grill
pracuj% wyl^cza si^ gdy piekamik osi^nie
wyznaczon^
temperatura.
Podczas
normalnej
pracy lampka ióita wl^cza
sìq
i wyl^cza. jest to
oznaka kontroli temperatury w piekamiku.
Lampka czerwona (patrz 4)
Zapalona lampka czen/vona oznacza wl^czenie
si^ jakiegokoiwiek elemento elektrycznego.
2. ПАНЕЛЬ УПРАВЛЕНИЯ
ПАНЕЛЬ УПРАВЛЕНИЯ ДУХОВКИ С
ЕСТЕСТВЕННОЙ КОНВЕКЦИЕЙ
1) Ручка термостата
2) Ручка выбора функций
3) Жептая контропьная лампочка включения
термостата
4)
Красная
контрольная
лампочка
включения нагревательных элементов
5)
Электронный программатор начала и
окончания
приготовления
блюда
(инструкция на стр. 9-10)
6) Электронные часы или таймер окончания
приготовления
блюда
(инструкция
на
стр. 11-12)
7) Механический таймер на 60' или таймер
окончания приготовления блюда на 120'
(инструкция на стр. 13)
8)
Электромеханические
часы
окончания
приготовления
блюда
(инструкция
на
стр. 14)
Ручка термостата (1)
Поворачивая
ручку
по часовой стрелке,
можно выбрать температуру духовки для
приготовления пищи (от 50°С до Maxi).
Ручка выбора функций (2)
Поворачивая
по
часовой
стрелке
ручку,
можно выбрать следующие обозначения:
"О" = духовка не включена
0
= включение верхнего и нижнего
нагревательных элементов
1 I =
включение верхнего нагревательного
элемента
О = включение нижнего нагревательного
элемента
О = включение нагревательного элемента
гриль + вертел
ПРИМЕЧАНИЕ:
Подсветка
духовки
загорается
и
остается
включенной
при
установке
любой
функции
для
приготовления пищи.
Желтая контрольная лампочка
термостата (3)
Если она горит, это означает, что духовка
или
гриль
включены.
Во
время
использования
духовки
гаснет
после
достижения установленной температуры. В
процессе
приготовления
блюда
лампочка
может неоднократно загораться и гаснуть,
поскольку
температура
духовки
контролируется.
Красная контрольная лампочка (4)
Если она горит, это означает, что включен
какой-либо из нагревательных элементов.
6
