Камера
Руководство по обслуживанию компьютера Dell™ Latitude™ E4300
Если камера была заказана вместе с компьютером
, она уже установлена.
Извлечение камеры
1.
Следуйте инструкциям в разделе
Необходимая информация по технике безопасности
.
2.
Снимите крышку панели со светодиодными индикаторами
(см. раздел
Снятие крышки панели со светодиодными индикаторами
).
3.
Снимите клавиатуру
(см. раздел
Снятие клавиатуры
).
4.
Снимите дисплей в сборе
(см. раздел
Снятие дисплея в сборе
).
5.
Снимите лицевую панель дисплея
(см. раздел
Снятие лицевой панели дисплея
).
6.
Снимите панель дисплея
(см. раздел
Снятие панели дисплея
).
7.
Снимите шарниры дисплея
(см. раздел
Снятие шарниров дисплея
).
8.
Приподнимите плату камеры и открепите от задней крышки дисплея
.
9.
Высвободите кабель дисплея
/камеры в сборе из шарниров дисплея.
Установка камеры
1.
Совместите плату камеры с направляющими штырями на крышке дисплея
.
2.
Уложите на место кабели дисплея
, проведя их сквозь шарниры.
ПРЕДУПРЕЖДЕНИЕ
.
Перед началом работы с внутренними компонентами компьютера ознакомьтесь с указаниями по технике безопасности
,
прилагаемыми к компьютеру
. Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям на веб
-узле www.dell.com по адресу www.dell.com/regulatory_compliance.
ВНИМАНИЕ
!
Во избежание электростатического разряда следует заземлиться
, надев антистатический браслет или периодически
прикасаясь к некрашеной металлической поверхности
(например, задней панели) на компьютере.

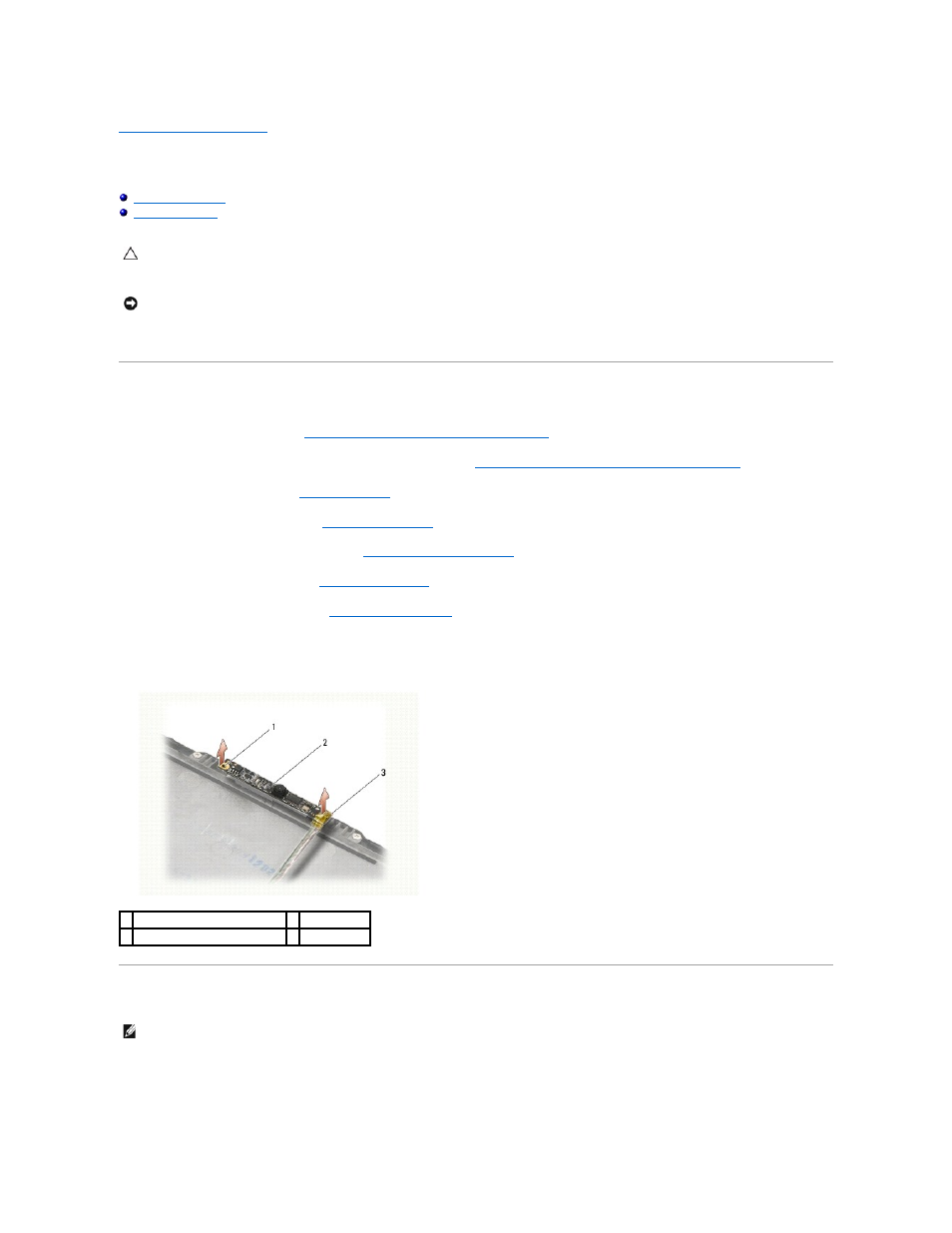

1 направляющий штырь (2)
2 плата камеры
3 кабель дисплея/камеры в сборе
ПРИМЕЧАНИЕ
.
Данная процедура предполагает предварительное выполнение процедуры извлечения
.
