Системная плата
Руководство по обслуживанию компьютера Dell™ Latitude™ E4300
Извлечение системной платы в сборе
Установка системной платы в сборе
Микросхема
BIOS на системной плате содержит метку обслуживания, которая также видна на этикетке со штриховым кодом, прикрепленной к нижней
панели компьютера
. В состав запасного комплекта для системной платы входит диск с утилитой для переноса метки обслуживания на запасную
системную плату
.
Системные платы
, соответствующие требованиям Закона о торговых соглашениях 1979 года, поставляются с микросхемой BIOS на дочерней плате с
гнездами
, которая устанавливается на системную плату в заводских условиях. Не вынимайте дочернюю плату.
Извлечение системной платы в сборе
1.
Следуйте инструкциям в разделе
Необходимая информация по технике безопасности
.
2.
Извлеките жесткий диск
(см. раздел
Извлечение жесткого диска
).
3.
Снимите крышку панели со светодиодными индикаторами
(см. раздел
Снятие крышки панели со светодиодными индикаторами
).
4.
Снимите клавиатуру
(см. раздел
Снятие клавиатуры
).
5.
Снимите дисплей в сборе
(см. раздел
Снятие дисплея в сборе
).
6.
Снимите упор для рук
(см. раздел
Снятие упора для рук
).
7.
Снимите вентилятор компьютера
(см. раздел
Снятие вентилятора компьютера
).
8.
Выньте оптический дисковод
(см. раздел
Извлечение оптического дисковода
).
9.
Отсоедините кабель смарт
-карты.
10.
Отсоедините кабель динамика в сборе
.
11.
Отсоедините от системной платы батарейку типа «таблетка»
(см. раздел
Извлечение батарейки типа «таблетка»
).
ПРЕДУПРЕЖДЕНИЕ
.
Перед началом работы с внутренними компонентами компьютера ознакомьтесь с указаниями по технике безопасности
,
прилагаемыми к компьютеру
. Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям на веб
-узле www.dell.com по адресу www.dell.com/regulatory_compliance.

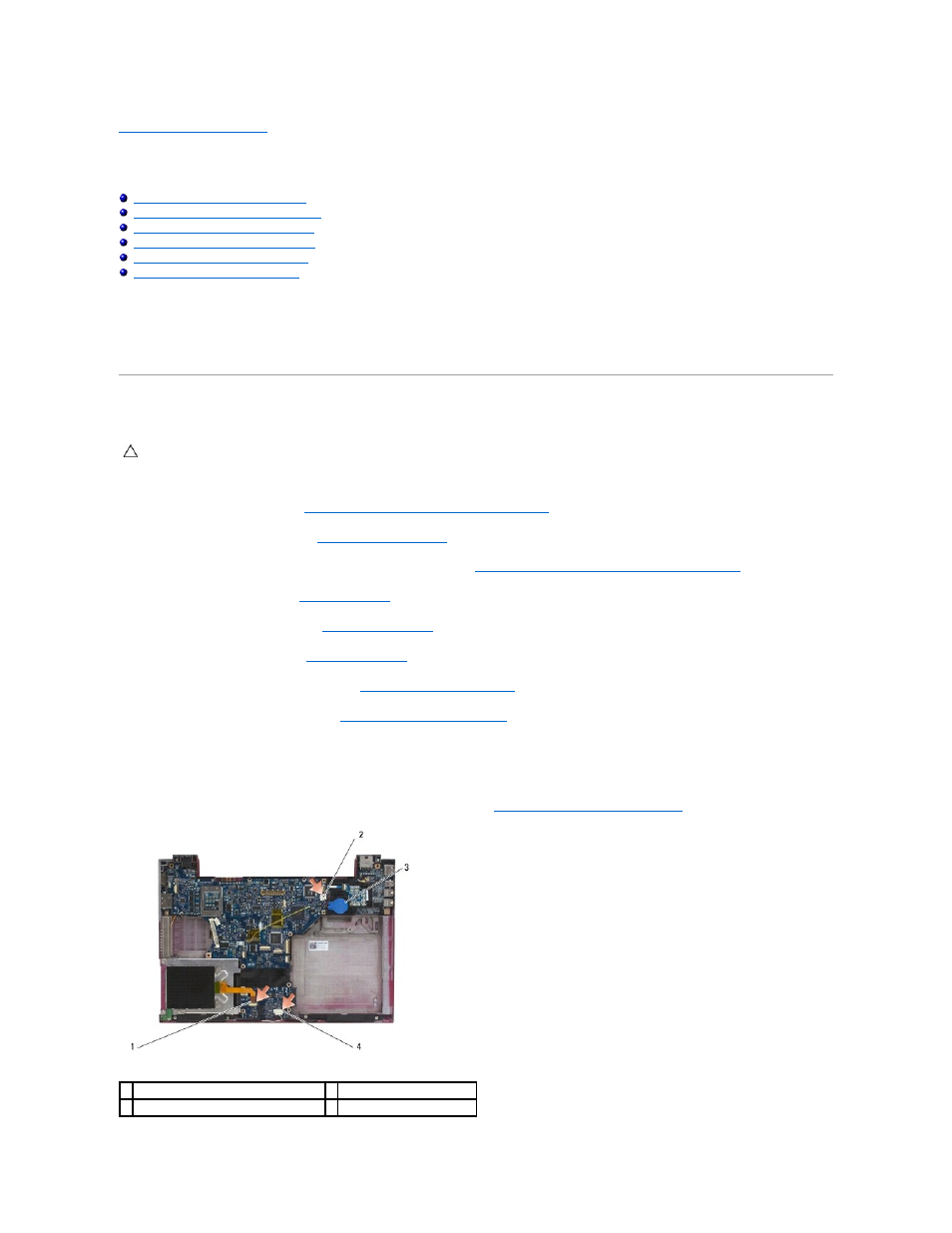

1 кабель смарт-карты
2 батарейка типа «таблетка»
3 разъем для батарейки типа «таблетка» 4 кабель динамика в сборе
