Вентилятор компьютера
Руководство по обслуживанию компьютера Dell™ Latitude™ E4300
Снятие вентилятора компьютера
Установка вентилятора компьютера
Снятие вентилятора компьютера
1. Следуйте инструкциям в разделе Необходимая информация по технике безопасности .
2. Снимите крышку панели со светодиодными индикаторами (см. раздел Снятие крышки панели со светодиодными индикаторами ).
3. Снимите клавиатуру (см. раздел Снятие клавиатуры ).
4. Снимите дисплей в сборе (см. раздел Снятие дисплея в сборе ).
5. Снимите упор для рук (см. раздел Снятие упора для рук ).
6. Отсоедините разъем вентилятора от системной платы .
7. Выверните винт M2,5 x 5 мм, которым вентилятор крепится к основанию компьютера.
8. С помощью выступа с левой стороны вентилятора приподнимите вентилятор вверх под углом , чтобы снять его.
Установка вентилятора компьютера
1. Установите вентилятор обратно в основание компьютера , совместив резьбовое отверстие в вентиляторе с резьбовым отверстием в основании
компьютера .
2. Вверните винт M2,5 x 5 мм, чтобы закрепить вентилятор.
3. Повторно подсоедините разъем вентилятора к разъему на системной плате .
4. Установите на место упор для рук (см. раздел Установка упора для рук ).
5. Установите на место дисплей в сборе (см. раздел Установка дисплея в сборе ).
6. Установите на место клавиатуру (см. раздел Установка клавиатуры ).
ПРЕДУПРЕЖДЕНИЕ . Перед началом работы с внутренними компонентами компьютера ознакомьтесь с указаниями по технике безопасности ,
прилагаемыми к компьютеру . Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям на веб -узле www.dell.com по адресу www.dell.com/regulatory_compliance.

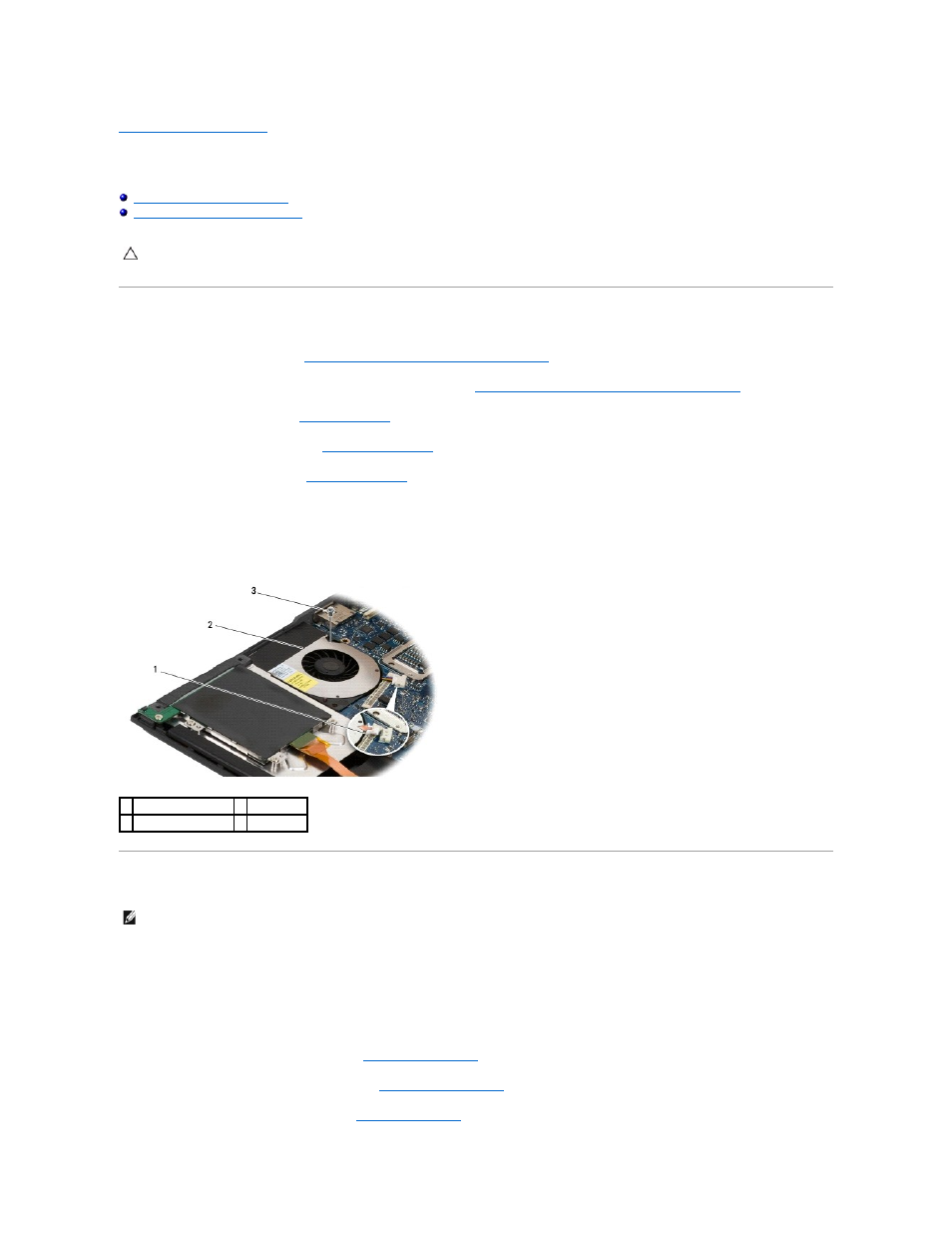

1 разъем вентилятора 2 вентилятор
3 винт M2,5 x 5 мм
ПРИМЕЧАНИЕ . Данная процедура предполагает предварительное выполнение процедуры извлечения .
