Установка платы, Wlan, Установка платы wlan – Инструкция по эксплуатации Dell Latitude E4300 (Late 2008)
Страница 80
7.
Выдвиньте плату
WLAN из разъема под углом в 30 градусов.
Установка платы
WLAN
1.
Задвиньте плату
WLAN в разъем под углом в 30 градусов к системной плате.
2.
Нажмите на плату
, чтобы установить ее на направляющий штырь, и удерживайте ее на месте.
3.
Вверните обратно винт
M2 x 3 мм, которым крепится плата WLAN.
4.
Подсоедините соответствующие антенные кабели обратно к плате
WLAN.
Если на этикетке платы
WLAN имеются два треугольника (белый и черный), подсоедините белый антенный кабель к разъему, помеченному
«
main» (главный) (с белым треугольником), и подсоедините черный антенный кабель к разъему, помеченному «aux» (вспомогательный) (с черным
треугольником
). Уложите оставшийся серый кабель в шасси рядом с платой.
Если на этикетке платы
WLAN имеются три треугольника (белый, черный и серый), подсоедините белый антенный кабель к разъему с белым
треугольником
), подсоедините черный антенный кабель к разъему с черным треугольником и подсоедините серый антенный кабель к разъему с
серым треугольником
.
5.
Установите на место крышку отсека для плат
WLAN/WWAN.
6.
Следуйте инструкциям в разделе
После работы с компьютером
.
Назад на страницу содержания

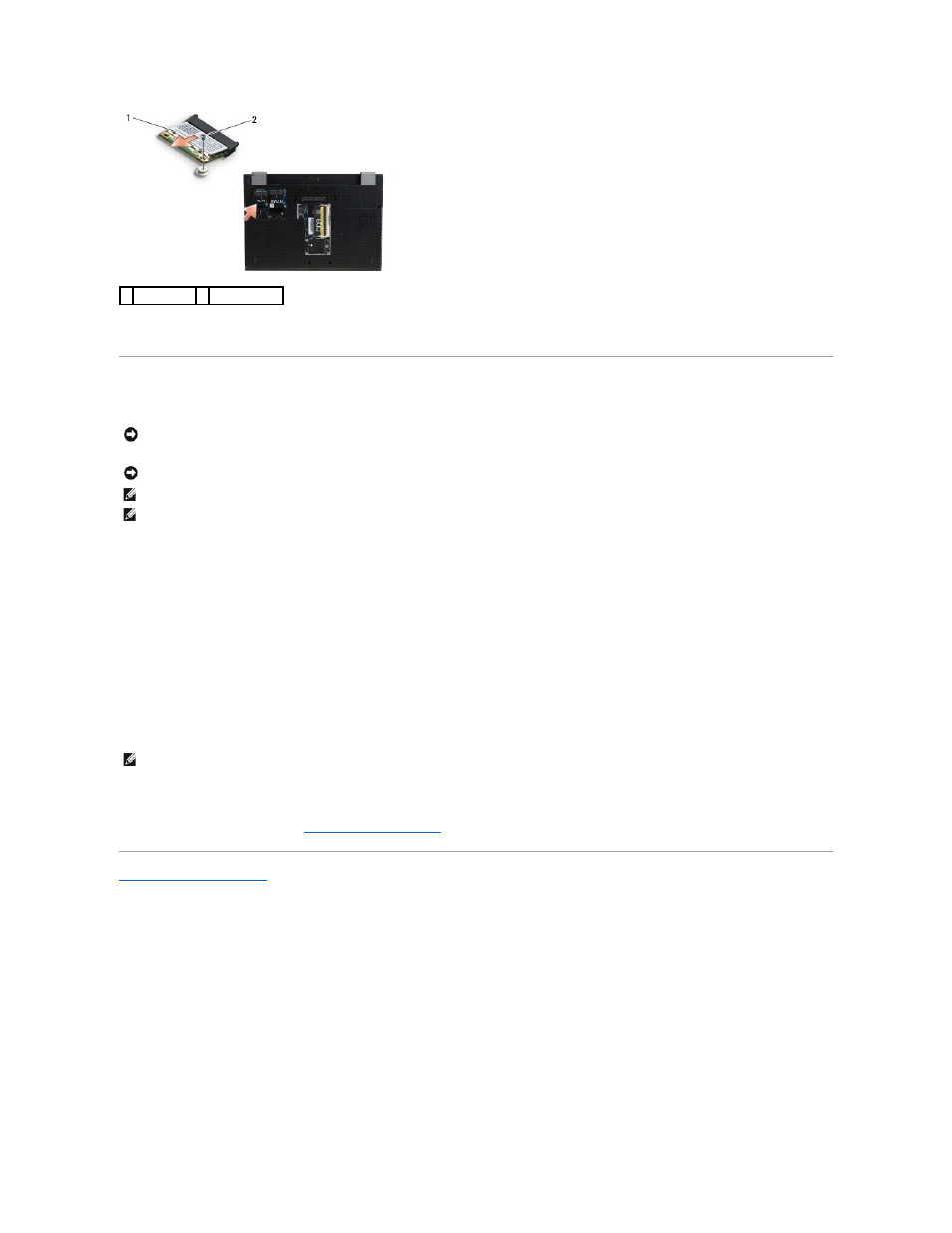

1 плата WLAN 2 винт M2 x 3 мм
ВНИМАНИЕ
!
Разъемы сконструированы так
, чтобы обеспечить правильность установки. Если при установке чувствуется сопротивление,
проверьте разъемы на плате и на системной плате
, и измените направление установки платы.
ВНИМАНИЕ
!
Во избежание повреждения платы
WLAN убедитесь, что под устанавливаемой платой не проходят кабели.
ПРИМЕЧАНИЕ
.
Слот для платы помечен этикеткой «
WLAN». Не устанавливайте плату WLAN ни в какой другой слот.
ПРИМЕЧАНИЕ
.
Данная процедура предполагает предварительное выполнение процедуры извлечения
.
ПРИМЕЧАНИЕ
.
Убедитесь
, что антенные кабели проходят через кабельный желобок.
