Блок радиатора процессора
Руководство по обслуживанию компьютера Dell™ Latitude™ E4300
Извлечение блока радиатора процессора
Установка блока радиатора процессора
Извлечение блока радиатора процессора
1. Следуйте инструкциям в разделе Необходимая информация по технике безопасности .
2. Извлеките жесткий диск (см. раздел Извлечение жесткого диска ).
3. Снимите крышку панели со светодиодными индикаторами (см. раздел Снятие крышки панели со светодиодными индикаторами ).
4. Снимите клавиатуру (см. раздел Снятие клавиатуры ).
5. Снимите дисплей в сборе (см. раздел Снятие дисплея в сборе ).
6. Снимите упор для рук (см. раздел Снятие упора для рук ).
7. Снимите вентилятор компьютера (см. раздел Снятие вентилятора компьютера ).
8. Выньте оптический дисковод (см. раздел Извлечение оптического дисковода ).
9. Извлеките системную плату (см. раздел Извлечение системной платы в сборе ).
10. Переверните системную плату вверх дном и положите на чистую плоскую поверхность .
11. Последовательно ослабьте четыре невыпадающих винта (помеченных цифрами от «1» до «4»), которыми блок радиатора процессора крепится
к системной плате .
12. Извлеките блок радиатора процессора из компьютера .
Установка блока радиатора процессора
ПРЕДУПРЕЖДЕНИЕ . Перед началом работы с внутренними компонентами компьютера ознакомьтесь с указаниями по технике безопасности ,
прилагаемыми к компьютеру . Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям на веб -узле www.dell.com по адресу www.dell.com/regulatory_compliance.
ВНИМАНИЕ ! Во избежание электростатического разряда следует заземлиться , надев антистатический браслет или периодически
прикасаясь к некрашеной металлической поверхности (например, задней панели) на компьютере.

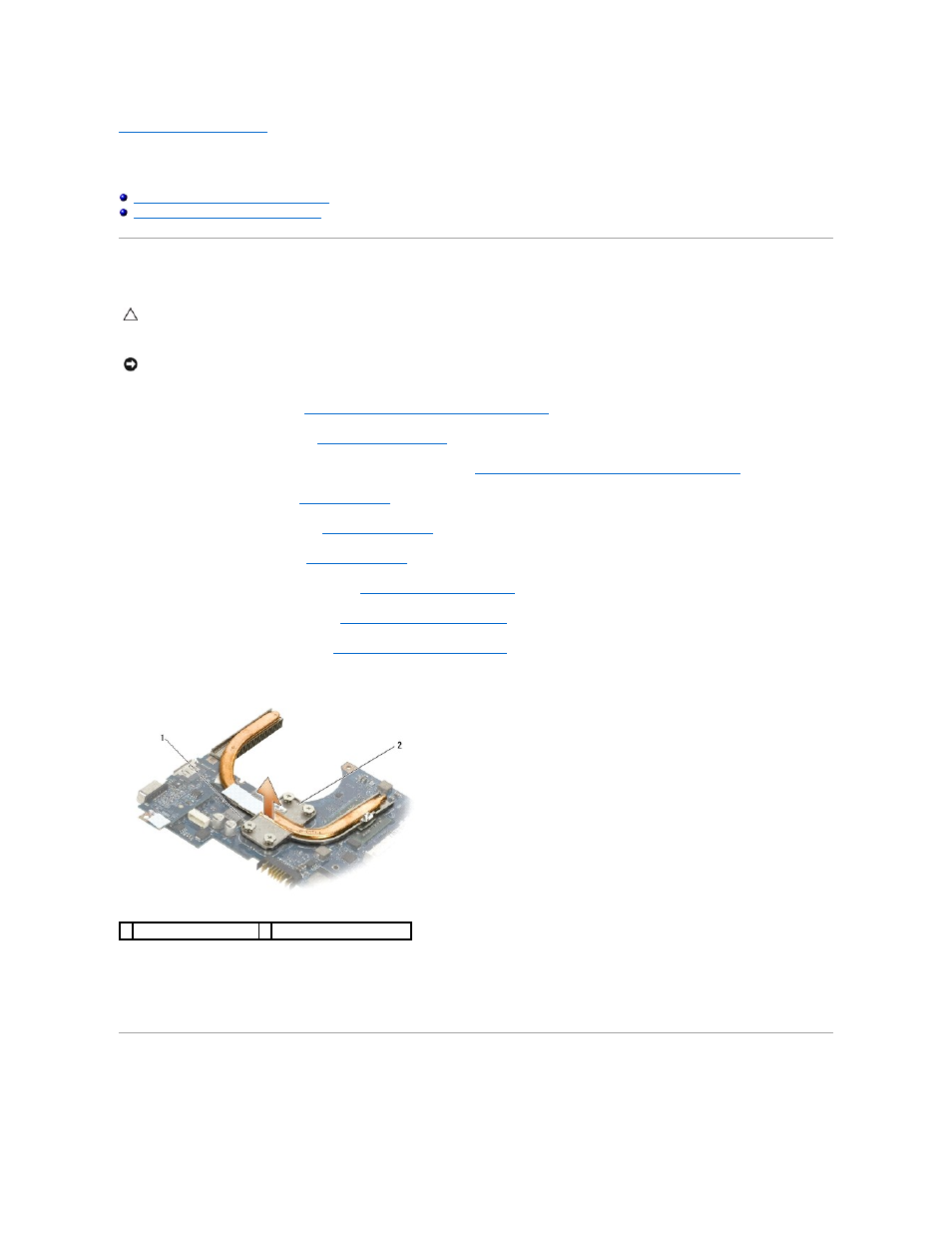

1 невыпадающие винты (4) 2 блок радиатора процессора
