Извлечение левой платы ввода -вывода
На левой плате ввода -вывода имеются разъем входа питания постоянным током, видеоразъемы и разъемы USB.
1. Отсоедините кабель питания постоянным током в сборе (см. раздел Извлечение разъема входа питания постоянным током в сборе ).
2. Выверните винт M2,5 x 5 мм, которым левая плата ввода-вывода крепится к основанию компьютера.
3. Извлеките левую плату ввода -вывода из компьютера.
Установка левой платы ввода -вывода
1. Установите на место плату ввода -вывода, совместив разъемы с соответствующими отверстиями с левой стороны основания компьютера.
2. Вверните обратно винт M2,5 x 5 мм, которым левая плата ввода-вывода крепится к основанию компьютера.
3. Подсоедините обратно кабель питания постоянным током в сборе (см. раздел Установка разъема входа питания постоянным током в сборе ).
Установка системной платы в сборе
1. Вставьте правый край системной платы в основание компьютера под углом , чтобы совместить разъемы на системной плате с отверстиями на
основании компьютера , а затем осторожно опустите системную плату на место.
2. Вверните обратно четыре винта M2,5 x 5 мм и три винта M2 x 4 мм в системную плату.
ПРЕДУПРЕЖДЕНИЕ . Перед началом работы с внутренними компонентами компьютера ознакомьтесь с указаниями по технике безопасности ,
прилагаемыми к компьютеру . Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям на веб -узле www.dell.com по адресу www.dell.com/regulatory_compliance.
ВНИМАНИЕ ! Если вы заменяете системную плату в сборе , сохраните разъем входа питания постоянным током в сборе. Разъем входа
питания постоянным током в сборе не входит в комплект поставки системной платы в сборе , устанавливаемой взамен старой системной
платы .
ПРИМЕЧАНИЕ . Данная процедура предполагает предварительное выполнение процедуры извлечения системной платы .

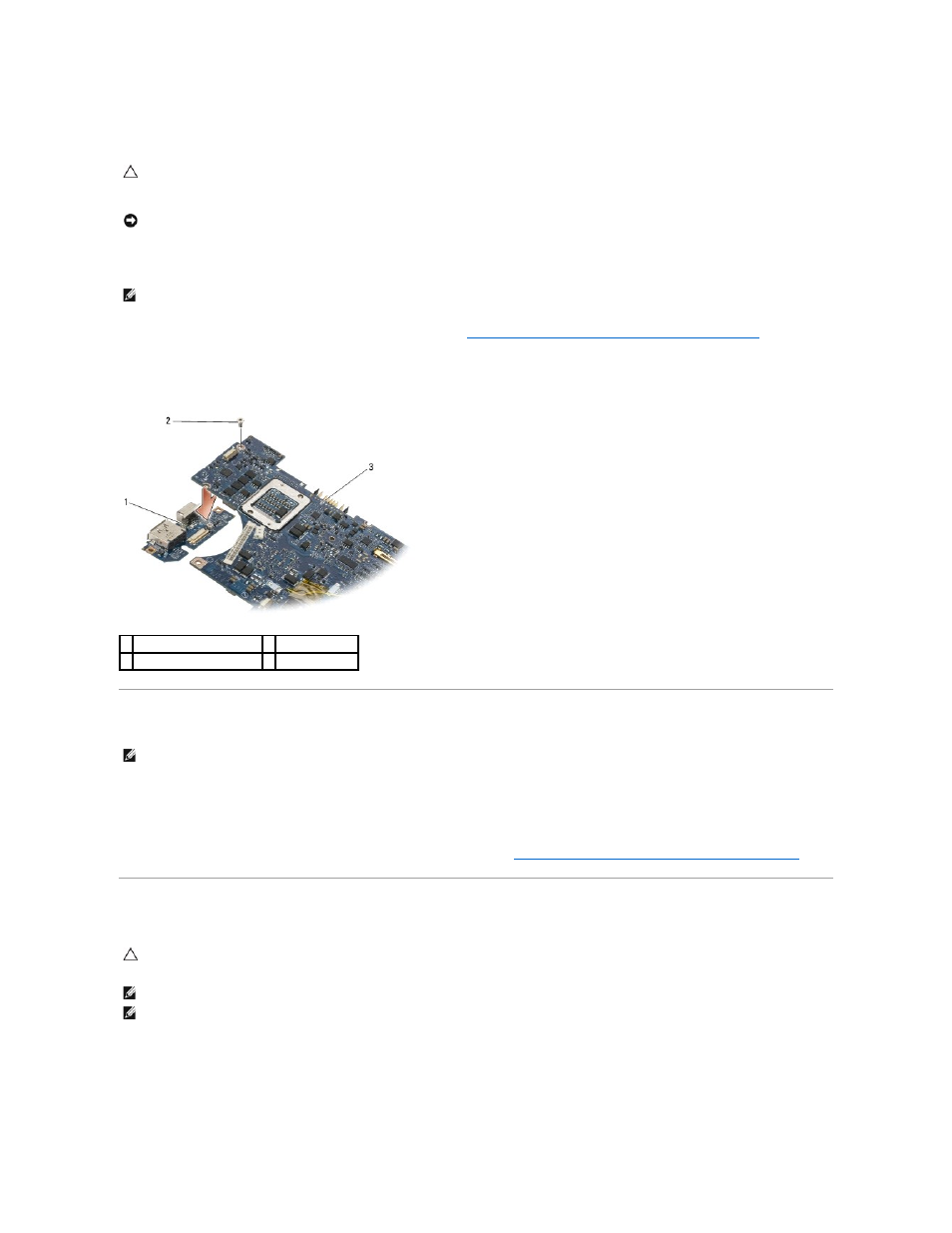

1 левая плата ввода-вывода 2 винт M2,5 x 5 мм
3 cистемная плата
ПРИМЕЧАНИЕ . Данная процедура предполагает предварительное выполнение процедуры извлечения левой платы ввода -вывода.
ПРЕДУПРЕЖДЕНИЕ . Перед началом работы с внутренними компонентами компьютера ознакомьтесь с указаниями по технике безопасности ,
прилагаемыми к компьютеру . Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям на веб -узле www.dell.com по адресу www.dell.com/regulatory_compliance.
ПРИМЕЧАНИЕ . Данная процедура предполагает предварительное выполнение процедуры извлечения .
ПРИМЕЧАНИЕ . Если вы устанавливаете новую системную плату , в комплект системной платы может (но не обязательно) входить отдельная
микросхема BIOS. Если в комплект входит отдельная микросхема BIOS, необходимо установить ее на системную плату перед загрузкой системы.
