1. Установите плату переключения радиоустройств обратно в пластмассовый каркас на системной плате .
2. Вверните обратно винт M2 x 3 мм, которым плата переключения радиоустройств крепится к пластмассовому каркасу на системной плате.
3. Подсоедините обратно кабель платы переключения радиоустройств .
4. Подсоедините обратно кабели плат WLAN, WWAN и (или) Latitude On™ (если таковые установлены на компьютере) к плате переключения
радиоустройств .
5. Установите на место упор для рук (см. раздел Установка упора для рук ).
6. Установите на место дисплей в сборе (см. раздел Установка дисплея в сборе ).
7. Установите на место клавиатуру (см. раздел Установка клавиатуры ).
8. Установите на место крышку панели со светодиодными индикаторами (см. раздел Установка крышки панели со светодиодными индикаторами ).
9. Следуйте инструкциям в разделе После работы с компьютером .
Назад на страницу содержания

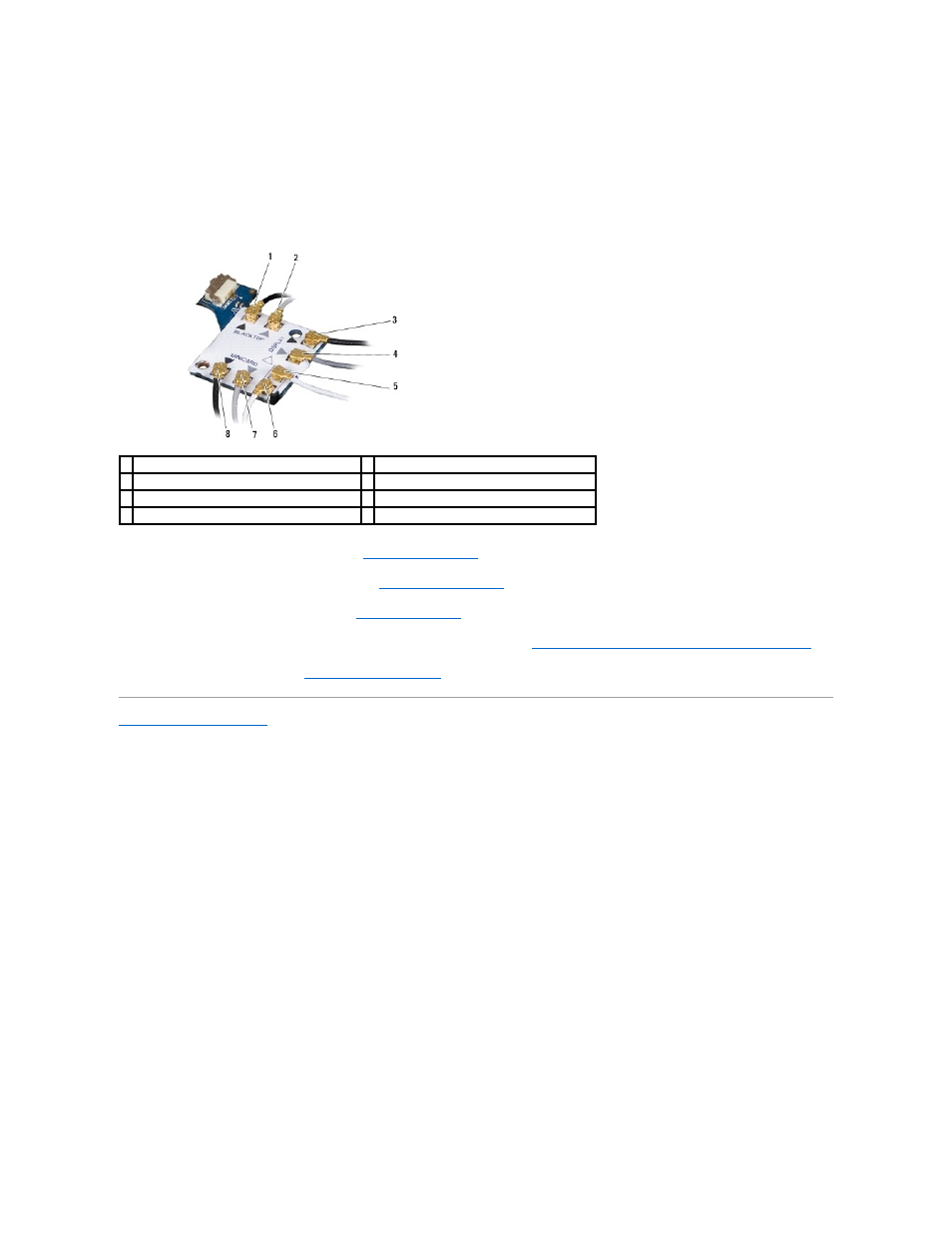

1 черный кабель (идущий от платы Latitude ON) 2 серый кабель (идущий от платы Latitude ON)
3 черная антенна WLAN (идущая от ЖК-дисплея) 4 серая антенна WLAN (идущая от ЖК-дисплея)
5 белая антенна WLAN (идущая от ЖК-дисплея) 6 белый кабель реле (идущий к плате WLAN)
7 серый кабель реле (идущий к плате WLAN) 8 черный кабель реле (идущий к плате WLAN)
