Начиная с любого угла
, пальцами осторожно защелкните лицевую панель, закрепив ее на панели дисплея.

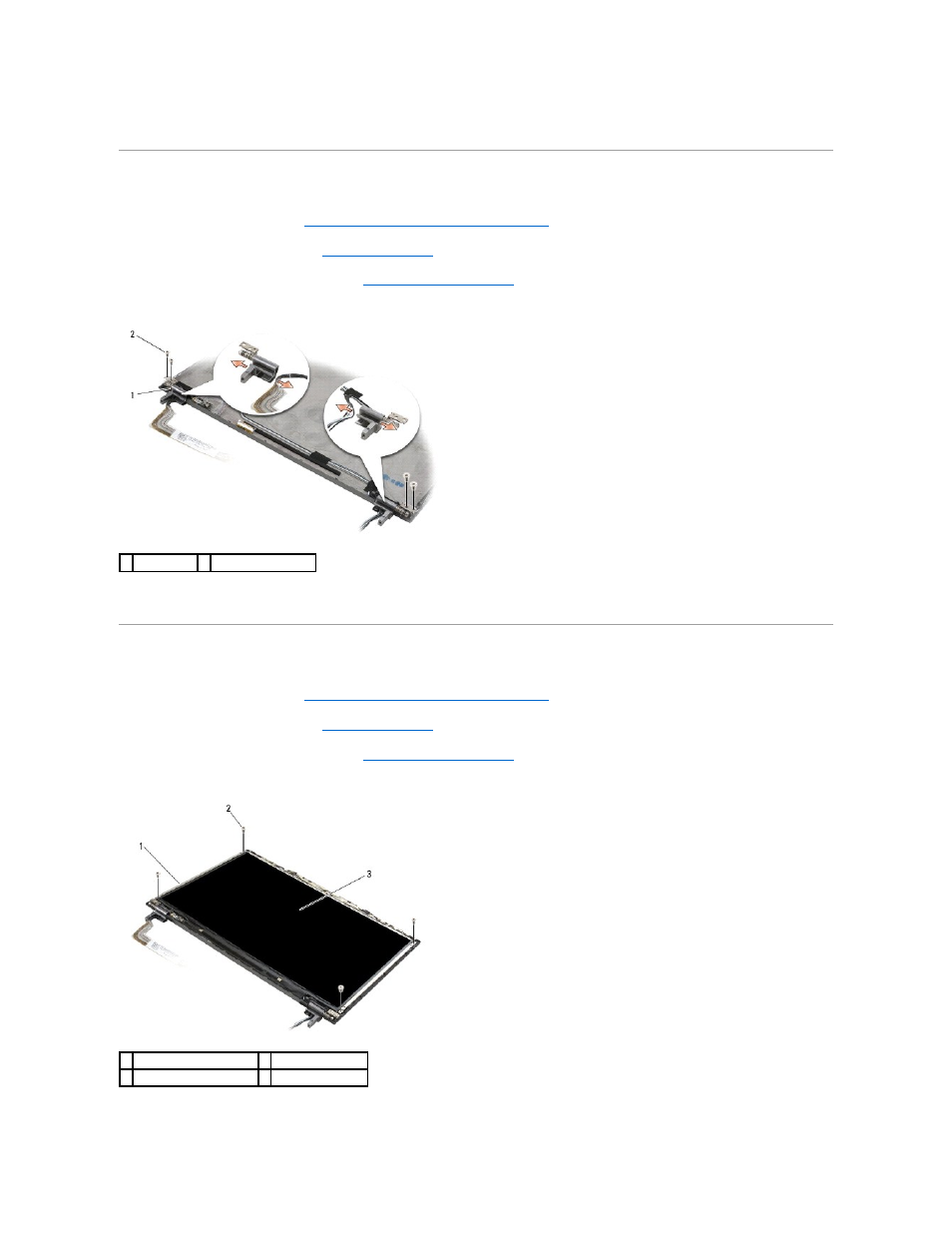

Снятие шарниров дисплея
1.
Следуйте инструкциям в разделе
Необходимая информация по технике безопасности
.
2.
Снимите дисплей в сборе
(см. раздел
).
3.
Снимите лицевую панель дисплея
(см. раздел
).
4.
Выверните четыре винта
M2,5 x 5 мм (по два с каждой стороны), которыми шарниры дисплея крепятся к задней крышке дисплея.
5.
Освободите шарниры от кабеля дисплея
(с левой стороны) и антенных кабелей дисплея (с правой стороны).
Снятие панели дисплея
1.
Следуйте инструкциям в разделе
Необходимая информация по технике безопасности
.
2.
Снимите дисплей в сборе
(см. раздел
).
3.
Снимите лицевую панель дисплея
(см. раздел
).
4.
Выверните четыре винта
M2 x 3 мм, которыми крепятся скобы дисплея (по две с каждой стороны панели дисплея).
5.
Осторожно снимите каждую скобу
, отведя ее в сторону от дисплея.
1 шарниры (2) 2 винты M2,5 x 5 мм (4)
1 скобы панели дисплея (2) 2 винты M2 x 3 мм (4)
3 панель дисплея
