Dell Latitude E4300 (Late 2008) - Инструкция (Страница 57)

12. Выверните четыре винта M2,5 x 5 мм и три винта M2 x 4 мм из системной платы.
13. Извлеките карту SD (Secure Digital) (или заглушку) из слота для карт SD на переднем торце компьютера.

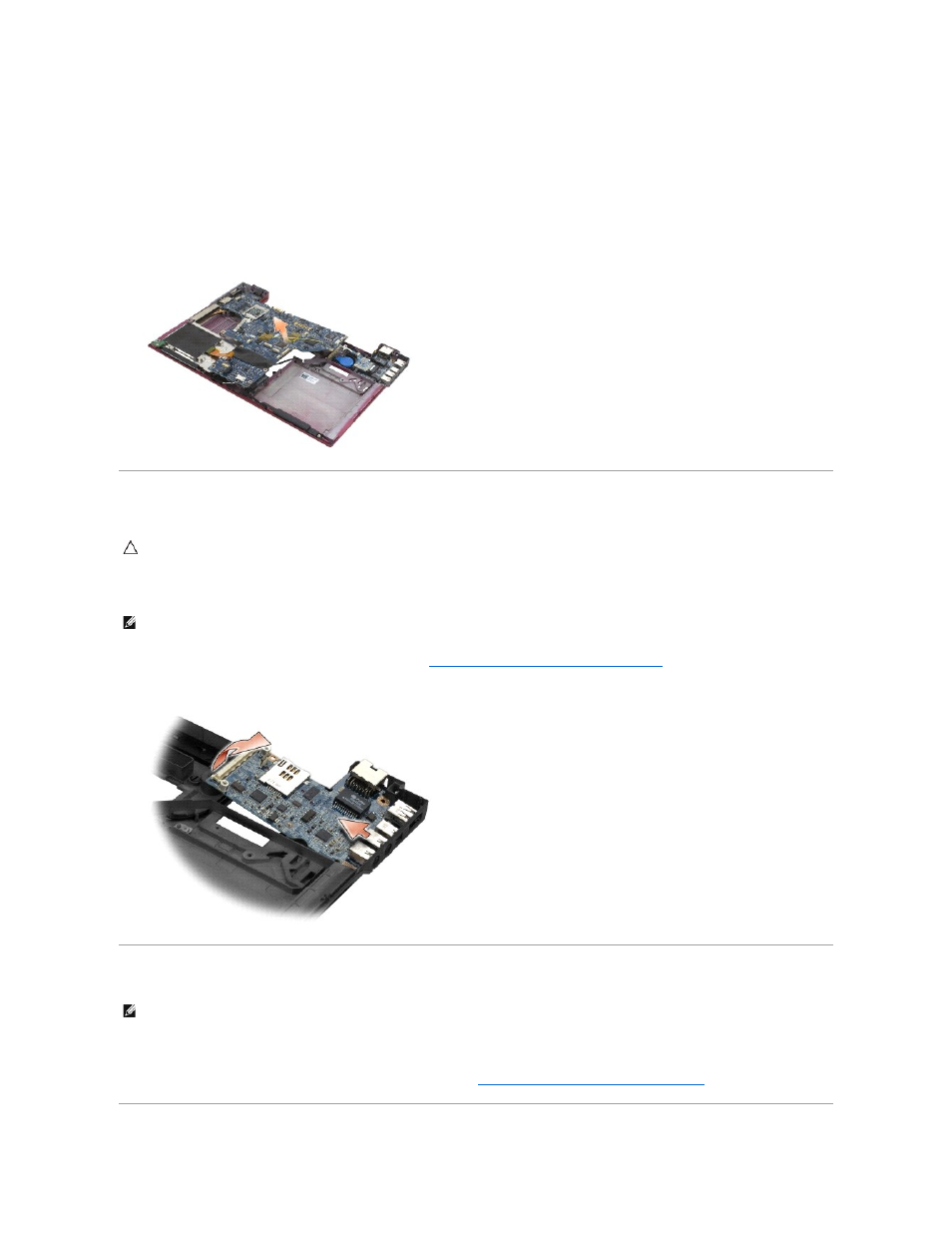

14. Извлеките системную плату в сборе .
a. Повернув компьютер торцом к себе , возьмитесь за верхний правый угол системной платы в сборе и слегка приподнимите его. Медленно
высвободите разъемы из технологических отверстий на задней и боковой сторонах основания компьютера .
b. Потяните системную плату в сборе от себя в направлении задней части компьютера , чтобы извлечь системную плату в сборе.
Извлечение правой платы ввода -вывода
На правой плате ввода -вывода имеются разъемы USB, аудиоразъемы и разъем IEEE 1394 для нужд компьютера.
1. Извлеките плату переключения радиоустройств (см. раздел Извлечение платы переключения радиоустройств ).
2. Вставьте палочку под левую сторону платы ввода -вывода, чтобы приподнять плату и извлечь ее из компьютера.
Установка правой платы ввода -вывода
1. Установите на место правую плату ввода -вывода, совместив разъемы с соответствующими отверстиями с правой стороны основания компьютера.
2. Установите на место плату переключения радиоустройств (см. раздел Установка платы переключения радиоустройств ).
ПРЕДУПРЕЖДЕНИЕ . Перед началом работы с внутренними компонентами компьютера ознакомьтесь с указаниями по технике безопасности ,
прилагаемыми к компьютеру . Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям на веб -узле www.dell.com по адресу www.dell.com/regulatory_compliance.
ПРИМЕЧАНИЕ . Данная процедура предполагает предварительное выполнение процедуры извлечения системной платы .
ПРИМЕЧАНИЕ . Данная процедура предполагает предварительное выполнение процедуры извлечения правой платы ввода -вывода.
