Динамик в сборе и плата датчика Холла
Руководство по обслуживанию компьютера Dell™ Latitude™ E4300
Извлечение платы датчика Холла
Извлечение динамика в сборе
1.
Следуйте инструкциям в разделе
Необходимая информация по технике безопасности
.
2.
Снимите крышку панели со светодиодными индикаторами
(см. раздел
Снятие крышки панели со светодиодными индикаторами
).
3.
Снимите клавиатуру
(см. раздел
Снятие клавиатуры
).
4.
Снимите дисплей в сборе
(см. раздел
Снятие дисплея в сборе
).
5.
Снимите упор для рук
(см. раздел
Снятие упора для рук
).
6.
Отсоедините разъем кабеля динамика от системной платы
.
7.
Выверните два винта
M2,5 x 4 мм из правого динамика и два винта M2,5 x 2,3 мм из левого динамика.
8.
Извлеките динамик в сборе
.
9.
Отсоедините плату датчика Холла от кабеля динамика в сборе
(см. раздел
Извлечение платы датчика Холла
).
Установка динамика в сборе
ПРЕДУПРЕЖДЕНИЕ
.
Перед началом работы с внутренними компонентами компьютера ознакомьтесь с указаниями по технике безопасности
,
прилагаемыми к компьютеру
. Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям на веб
-узле www.dell.com по адресу www.dell.com/regulatory_compliance.
ВНИМАНИЕ
!
Соблюдайте осторожность при обращении с динамиками
, чтобы не повредить их.

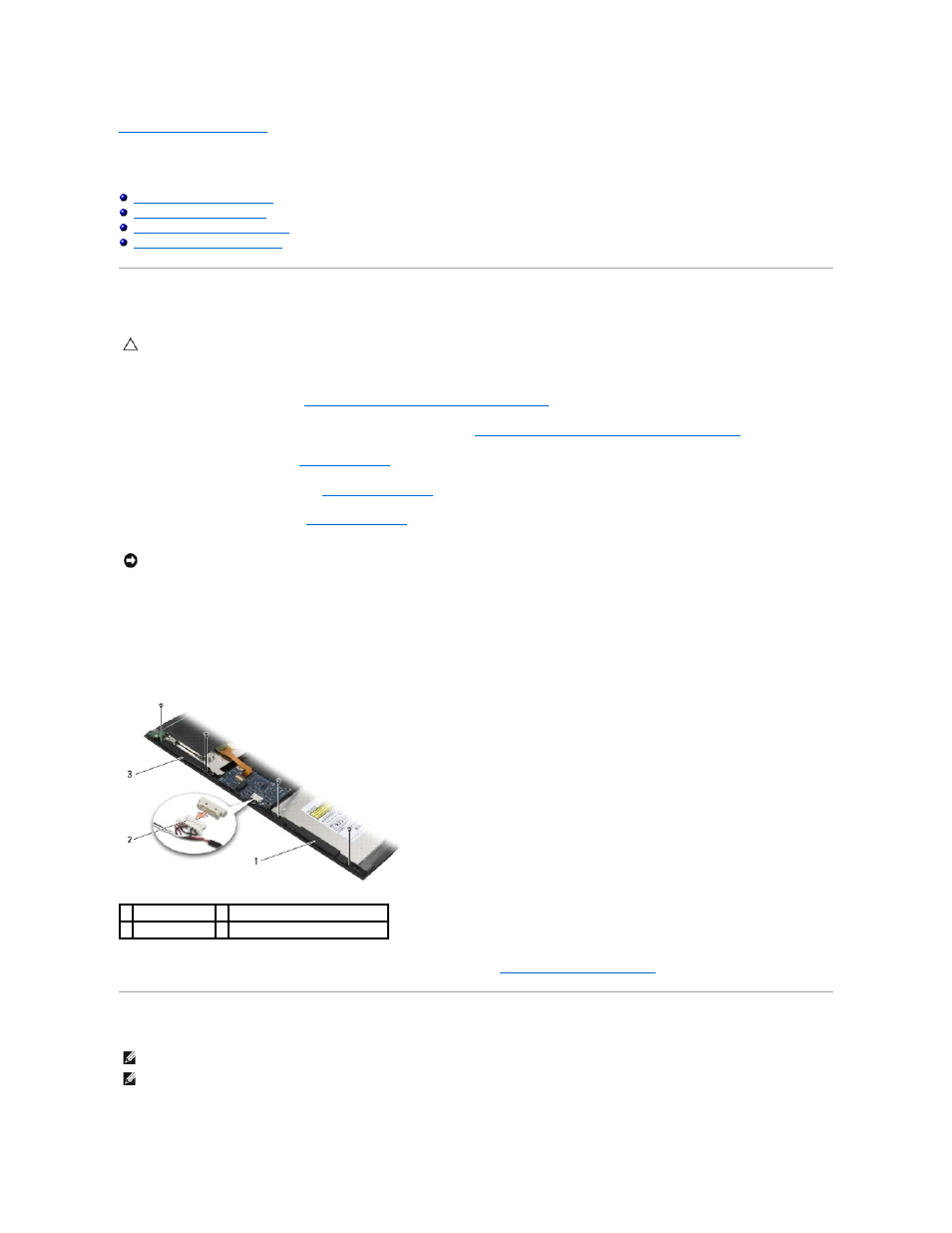

1 правый динамик 2 разъем кабеля динамика в сборе
3 левый динамик
ПРИМЕЧАНИЕ
.
Данная процедура предполагает предварительное выполнение процедуры извлечения
.
ПРИМЕЧАНИЕ
.
Левый и правый динамики помечены буквами «
L» и «R» соответственно.
