Установка панели дисплея, Установка шарниров дисплея – Инструкция по эксплуатации Dell Latitude E4300 (Late 2008)
Страница 21
6.
Приподнимите панель дисплея
, отведите в сторону от задней крышки дисплея и поверните ее вперед.
7.
С помощью язычка отсоедините разъем плоского кабеля ЖК
-дисплея от разъема инвертора.
Установка панели дисплея
1.
Повторно подсоедините разъем плоского кабеля ЖК
-дисплея к разъему инвертора.
2.
Установите панель дисплея обратно в заднюю крышку дисплея
.
3.
Установите на место каждую скобу панели дисплея
(по одной с каждой стороны панели), а затем закрепите ее, ввернув обратно два винта M2 x
3 мм.
4.
Установите на место лицевую панель дисплея
(см. раздел
Установка лицевой панели дисплея
5.
Установите на место дисплей в сборе
(см. раздел
).
6.
Следуйте инструкциям в разделе
После работы с компьютером
.
Установка шарниров дисплея
1.
Уложите на место кабели дисплея
, проведя их сквозь шарниры.

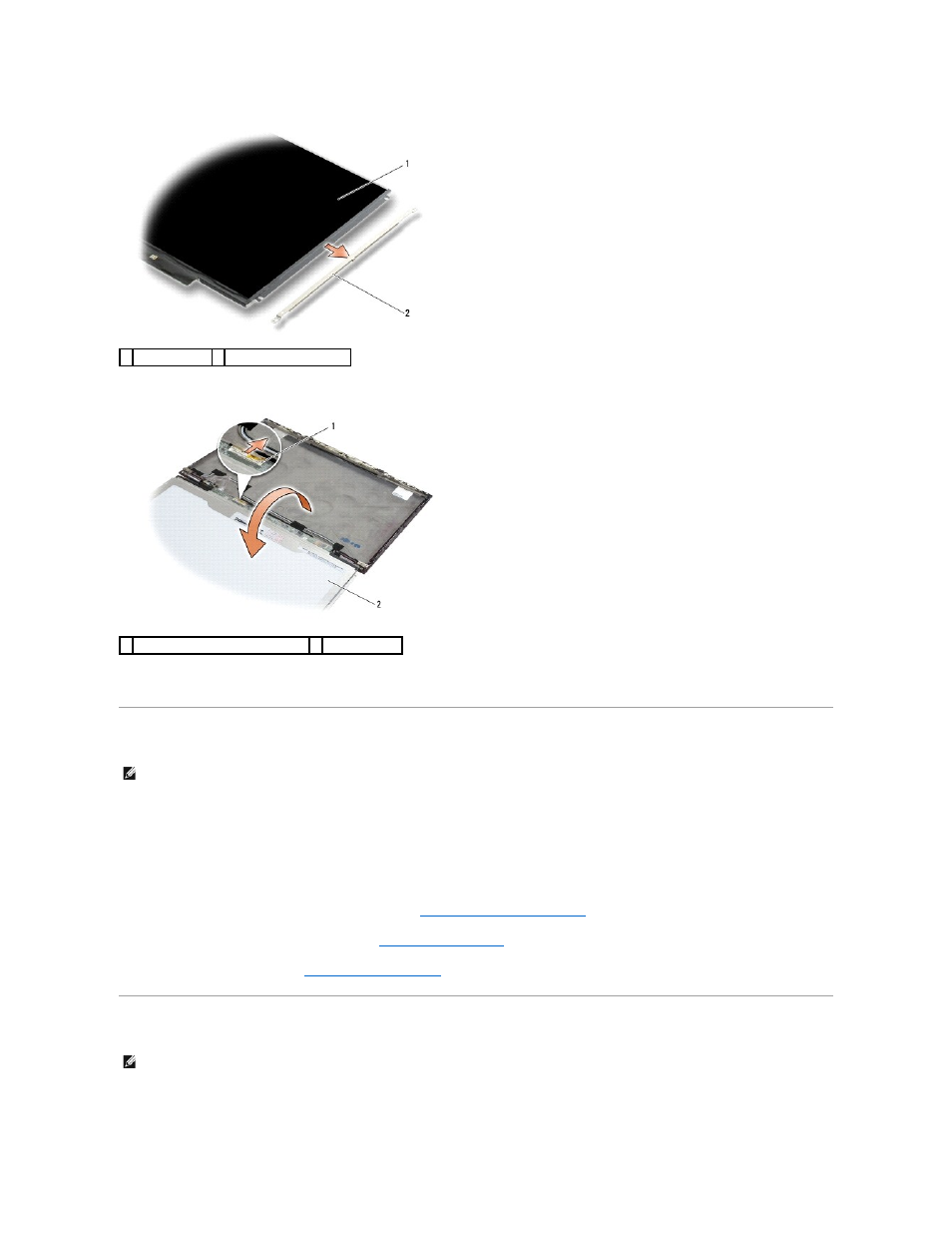

1 панель дисплея 2 скобы панели дисплея (2)
1 разъем плоского кабеля ЖК-дисплея 2 панель дисплея
ПРИМЕЧАНИЕ
.
Данная процедура предполагает предварительное выполнение процедуры извлечения
.
ПРИМЕЧАНИЕ
.
Данная процедура предполагает предварительное выполнение процедуры извлечения
.
