1. Подсоедините плату датчика Холла , приготовленную на замену, обратно к кабелю динамика в сборе (см. раздел Установка платы датчика
Холла ).
2. Совместите динамики с соответствующими резьбовыми отверстиями в основании компьютера .
3. Подсоедините кабель динамика обратно к системной плате .
4. Вверните обратно два винта M2,5 x 4 мм на правом динамике и два винта M2,5 x 2,3 мм на левом динамике.
5. Установите на место упор для рук (см. раздел Установка упора для рук ).
6. Установите на место дисплей в сборе (см. раздел Установка дисплея в сборе ).
7. Установите на место лицевую панель дисплея (см. раздел Установка лицевой панели дисплея ).
8. Установите на место клавиатуру (см. раздел Установка клавиатуры ).
9. Установите на место крышку панели со светодиодными индикаторами (см. раздел Установка крышки панели со светодиодными индикаторами ).
Извлечение платы датчика Холла
1. Следуйте инструкциям в разделе Необходимая информация по технике безопасности .
2. Снимите крышку панели со светодиодными индикаторами (см. раздел Снятие крышки панели со светодиодными индикаторами ).
3. Снимите клавиатуру (см. раздел Снятие клавиатуры ).
4. Снимите дисплей в сборе (см. раздел Снятие дисплея в сборе ).
5. Снимите упор для рук (см. раздел Снятие упора для рук ).
6. Отсоедините разъем кабеля динамика от системной платы .
7. Выверните два винта M2,5 x 4 мм из правого динамика и два винта M2,5 x 2,3 мм из левого динамика.
8. Извлеките динамик в сборе .
9. Отсоедините плату датчика Холла от кабеля динамика в сборе .
Установка платы датчика Холла
1. Подсоедините плату датчика Холла , приготовленную на замену, обратно к кабелю динамика в сборе.
2. Совместите динамики с соответствующими резьбовыми отверстиями в основании компьютера .
ПРИМЕЧАНИЕ . Датчик Холла расположен на конце кабеля динамика в сборе и служит для обнаружения закрытия крышки ЖК -дисплея.

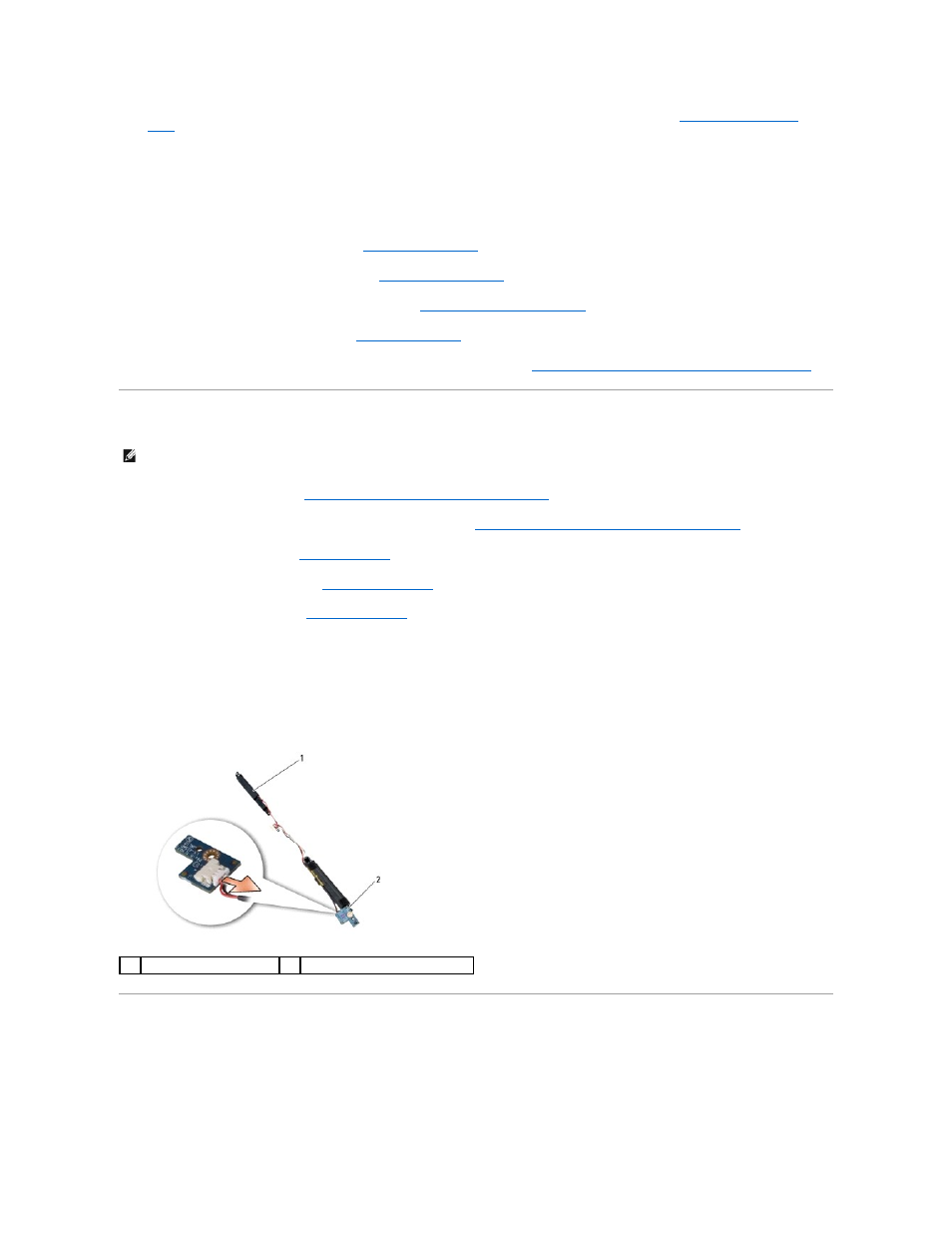

1 динамик в сборе 2 плата датчика Холла
