Беспроводная персональная сеть (WPAN) с беспроводной
технологией
Bluetooth®
Руководство по обслуживанию компьютера Dell™ Latitude™ E4300
Компьютер позволяет установить плату беспроводной персональной сети
(WPAN) с беспроводной технологией Bluetooth
®
. Если плата WPAN была
заказана вместе с компьютером
, она уже установлена.
Извлечение платы
WPAN/Bluetooth
Плата
WPAN/Bluetooth расположена на нижней стороне упора для рук в сборе.
1.
Следуйте инструкциям в разделе
Необходимая информация по технике безопасности
.
2.
Снимите крышку панели со светодиодными индикаторами
(см. раздел
Снятие крышки панели со светодиодными индикаторами
).
3.
Снимите клавиатуру
(см. раздел
Снятие клавиатуры
).
4.
Снимите дисплей в сборе
(см. раздел
Снимите дисплей в сборе
).
5.
Снимите упор для рук
(см. раздел
Снятие упора для рук
).
6.
Переверните упор для рук вверх дном
.
7.
Выверните винт
M2 x 3 мм, которым плата крепится к системной плате.
8.
Осторожно высвободите кабель платы из направляющей кабеля
.
9.
Приподнимите плату и извлеките ее из системной платы
.
ПРЕДУПРЕЖДЕНИЕ
.
Перед началом работы с внутренними компонентами компьютера ознакомьтесь с указаниями по технике безопасности
,
прилагаемыми к компьютеру
. Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям на веб
-узле www.dell.com по адресу www.dell.com/regulatory_compliance.
ВНИМАНИЕ
!
Заземлитесь для предотвращения возникновения электростатического разряда
, надев антистатический браслет или
периодически прикасаясь к какому
-либо разъему на задней панели компьютера.
ВНИМАНИЕ
!
Во избежание повреждения системной платы необходимо вынуть основной аккумулятор перед обслуживанием компьютера
.

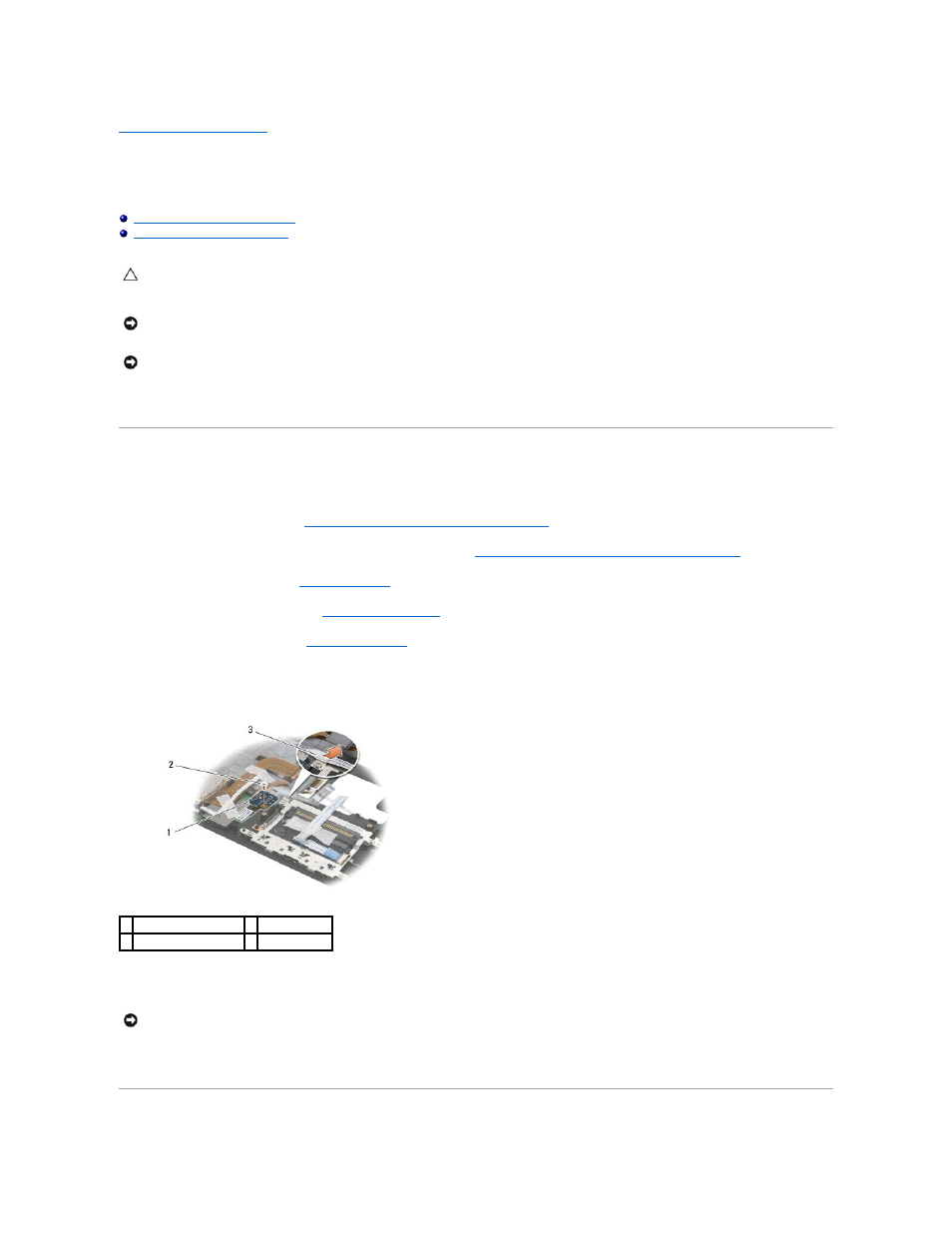

1 плата WPAN/Bluetooth 2 винт M2 x 3 мм
3 направляющая кабеля
ВНИМАНИЕ
!
Соблюдайте осторожность при извлечении платы во избежание повреждения платы
, кабеля платы или окружающих
компонентов
.
