8 Техобслуживание
81
П
е
р
е
вод ори
гин
а
л
а
и
н
струкции
по экспл
у
атаци
и
Ecot
ec E
3000
, k
ina22
ru1
-r
, 14
07

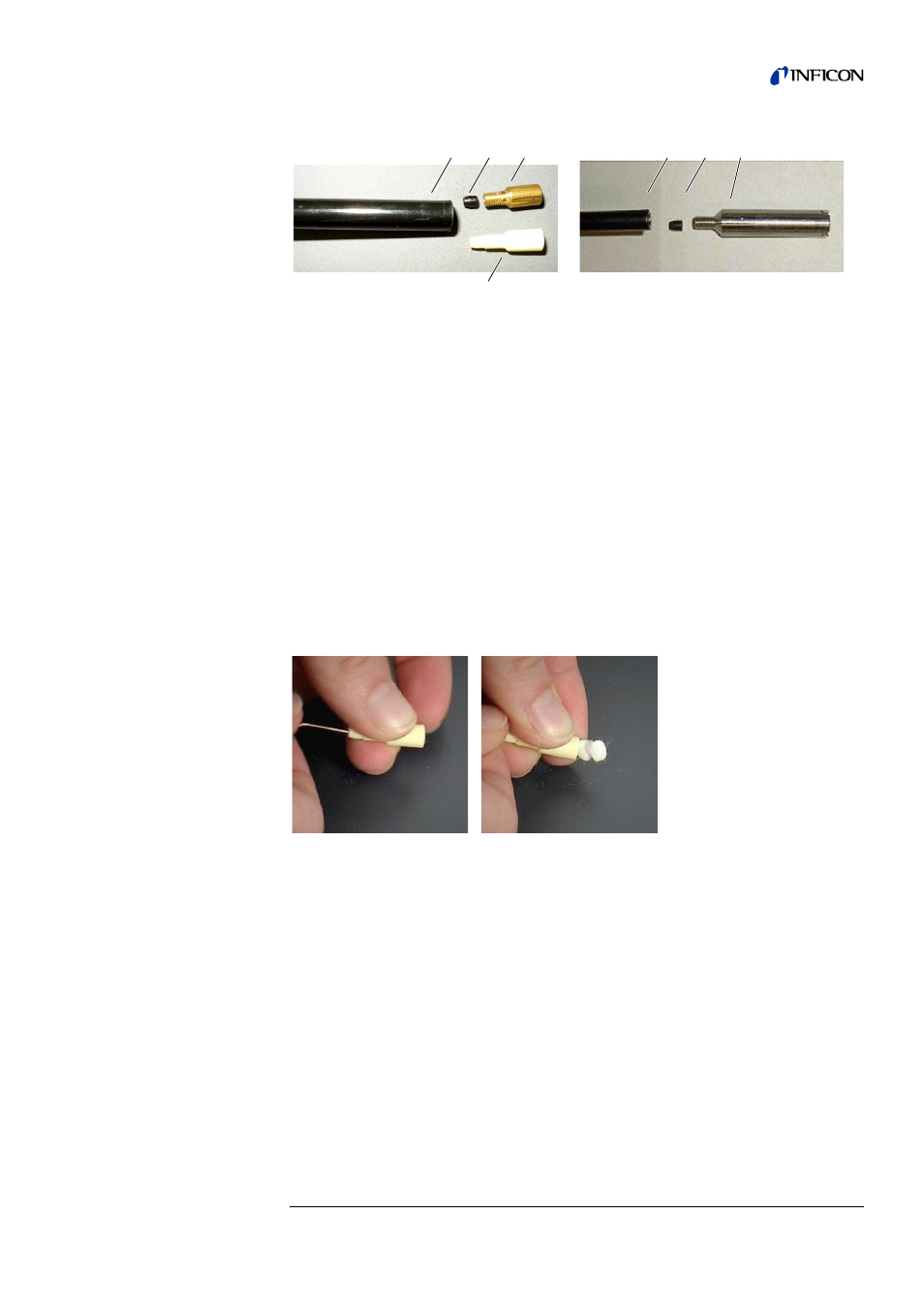

Pис. 53: Капиллярный фильтр
Капиллярный фильтр и водозащитный наконечник прикручены к концу детекторной
линии.
Фильтровальные прокладки вставлены и располагаются перед небольшой
металлической решёткой, которая также вдвинута.
Для того чтобы заменить фильтровальные прокладки, поступайте следующим
образом:
1 Отключите Ecotec E3000.
2 Открутите капиллярный фильтр и водозащитный наконечник. Проследите за тем,
чтобы не выпала конусная прокладка.
3 Выдавите сзади старые фильтровальные подушки и металлическую решётку.
Pис. 54: Выдавливание фильтровальных прокладок
4 Удалите старые прокладки и прочистите металлическую решётку.
5 Вставьте спереди в фильтр металлическую решётку, а затем две новые прокладки.
Проследите за тем, чтобы решётка и прокладки установились без перекоса.
6 Включите Ecotec E3000.
7 Закройте пальцем детекторный наконечник. В случае с водозащитным
наконечником Вам следует держать закрытым и отверстие сбоку. При этом Вы
должны ощущать разряжение. Если нет, значит, имеет место разгерметизация, и
Вам потребуется проверить резьбовое соединение. Возможно также выпала
конусная прокладка.
8 Подтвердите работу, см. „Подтвердить техобслуживание“, стр. 73 .
9 Откалибруйте Ecotec E3000, см. „6.4.2 Калибровка“, стр. 40 .
a Конец детекторной линии
b Конусная прокладка
c Металлический капиллярный фильтр
d Полимерный капиллярный фильтр
e Водозащитный наконечник
a b c
d
a b e
