6.4.5
Настройка газа по определению пользователя
Вы можете сохранить настройки для шести собственных газов.
►
Выберите в главном меню "Параметры измерений > Опр. газа“, затем данные
ввода и "Изменить".

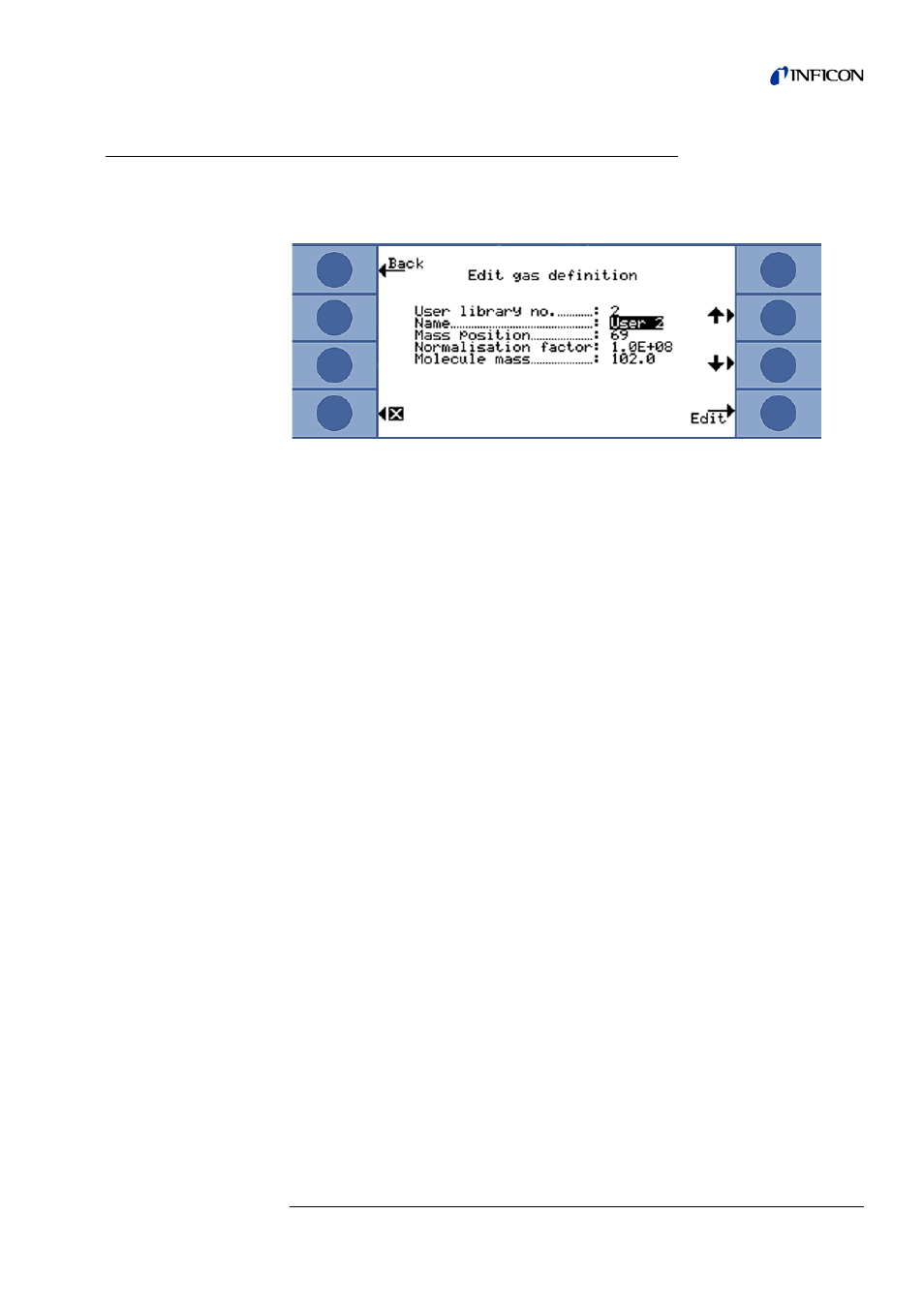

Pис. 30: Настройки для газа по определению пользователя
С помощью клавиш со стрелками Вы можете осуществлять переходы между
настройками, а также открывать окна настроек с помощью клавиши "Изменить".
User Library Nr.
Здесь отображается номер газового определения, обрабатываемого в настоящий
момент.
Название
Вам следует ввести название определяемого газа.
Клавишам назначаются буквы и с их помощью Вы можете ввести название из шести
знаков. После того, как Вы ввели шестой знак, выйдите из окна, используя "OK".
Измеряемая масса
Масса определяет позицию пика, по которому измеряется газ по определению
пользователя. Ecotec E3000 может определять массы от 2 до 200 amu.
Клавишам назначаются цифры, и Вы можете ввести массу со значением от 2 до 200.
Нормирующий
коэффициент
Нормирующий коэффициент используется для преобразования тока, исходящего от
датчика, в сигнал утечки. При настройке газа по определению пользователя следует,
по возможности, следующим шагом откалибровать Ecotec E3000 с помощью внешней
тестовой утечки. Если калибровка успешна, не изменяйте нормирующий
коэффициент. Если калибровка неудачна, и отображается сигнал ошибки
"Калибровочный коэффициент слишком велик", тогда следует уменьшить
нормирующий коэффициент на одну декаду, например: с 1,0E+08 до 1,0E+07. Если
появляется сигнал ошибки "Калибровочный коэффициент слишком мал", увеличьте
нормирующий коэффициент на одну декаду, например: с 1,0E+08 до 1,0E+09.
Повторяйте это действие, пока не появится возможность калибровать Ecotec E3000.
Молекулярная масса
С помощью клавиш со стрелками введите молекулярную массу измеряемого газа
(обычно она приводится в техническом паспорте для газа).
