24
5 Установка
П
е
р
е
вод ори
гин
а
л
а
и
н
струкции
по экспл
у
атаци
и
Ecot
ec E
3000
, k
ina22
ru1
-r
, 14
07
5.4
Подключение внешнего индикаторного блока
к Ecotec E3000RC
Соедините внешний индикаторный блок и Ecotec E3000RC с помощью прилагаемого
соединительного кабеля. Зафиксируйте штекер на разъёме, затянув винты.

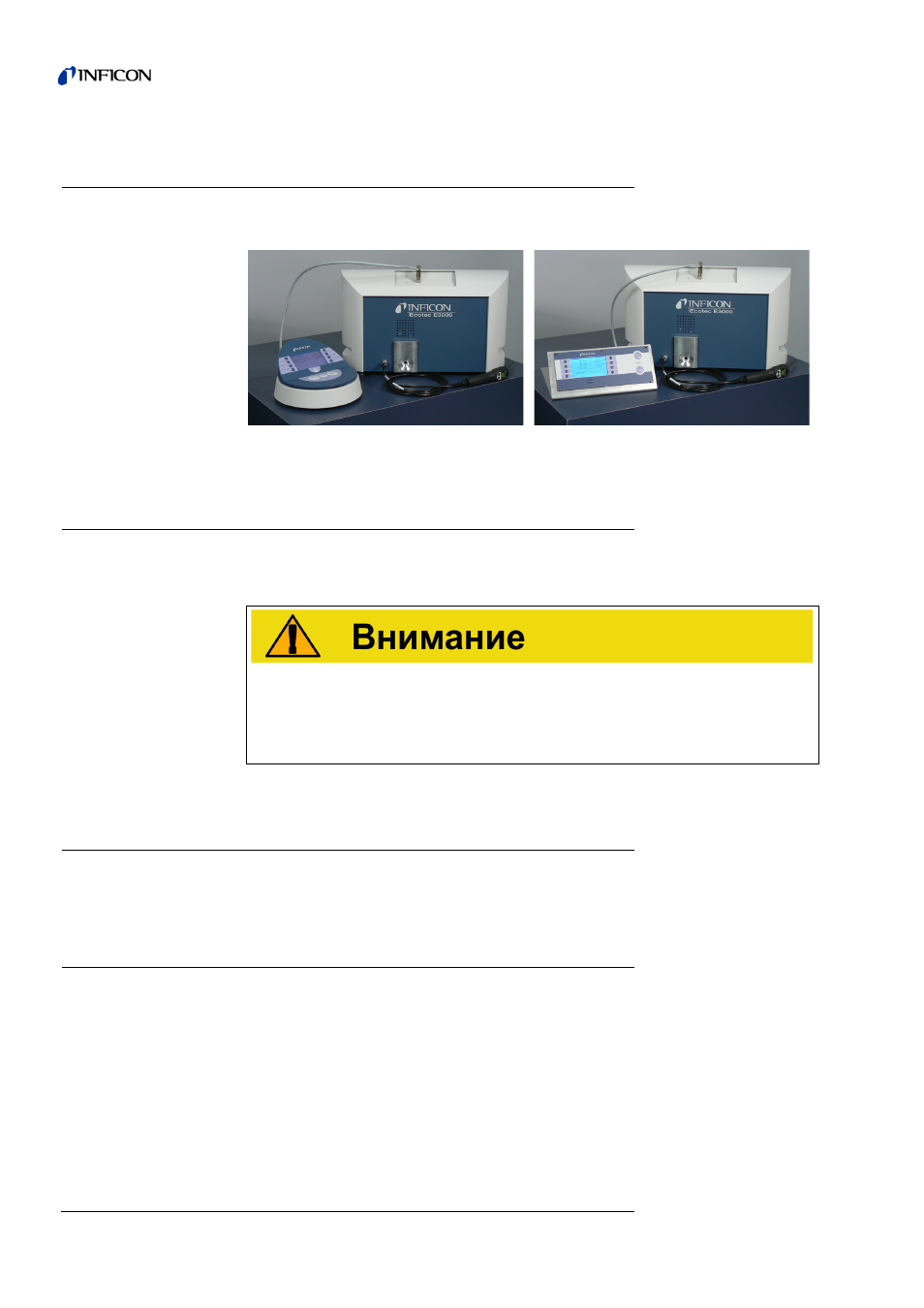

Pис. 10: Ecotec E3000RC с внешним индикаторным блоком в настольной версии (слева), для
монтажа на стойке (справа)
5.5
Подключение к сети
Сетевое напряжение Ecotec E3000 указано на маркировке рядом с сетевым
выключателем (заводская табличка). Ecotec E3000 нельзя переключить на другие
значения сетевого напряжения.
Подключите прибор к питающей линии с помощью прилагаемого сетевого кабеля.
5.5.1
Соединение с ПК
Соединение осуществляется посредством стандартного 9-полюсного штекера Sub-
D. Более подробное описание процесса передачи данных приводится в "Описании
интерфейсов Ecotec E3000" (№ документа kins22e1).
5.5.2
Соединение с SPS
Соединение осуществляется посредством стандартного 25-полюсного штекера
Sub-D.
Более подробное описание процесса передачи данных приводится в "Описании
интерфейсов Ecotec E3000" (№ документа kins22e1).
Опасность вследствие неправильного сетевого напряжения
Неправильное сетевое напряжение может разрушить прибор и причинить увечья.
►
Проверьте, соответствует ли сетевое напряжение, указанное на Ecotec E3000,
напряжению в Вашей местной сети.
