6 Эксплуатация
27
П
е
р
е
вод ори
гин
а
л
а
и
н
струкции
по экспл
у
атаци
и
Ecot
ec E
3000
, k
ina22
ru1
-r
, 14
07
6.2.2
Элементы экрана измерений
Замеренная интенсивность утечки отображается в цифровом виде, а также на
логарифмическом полосном индикаторе.
Остальные элементы экрана измерений изображены на нижеприведённом рисунке.

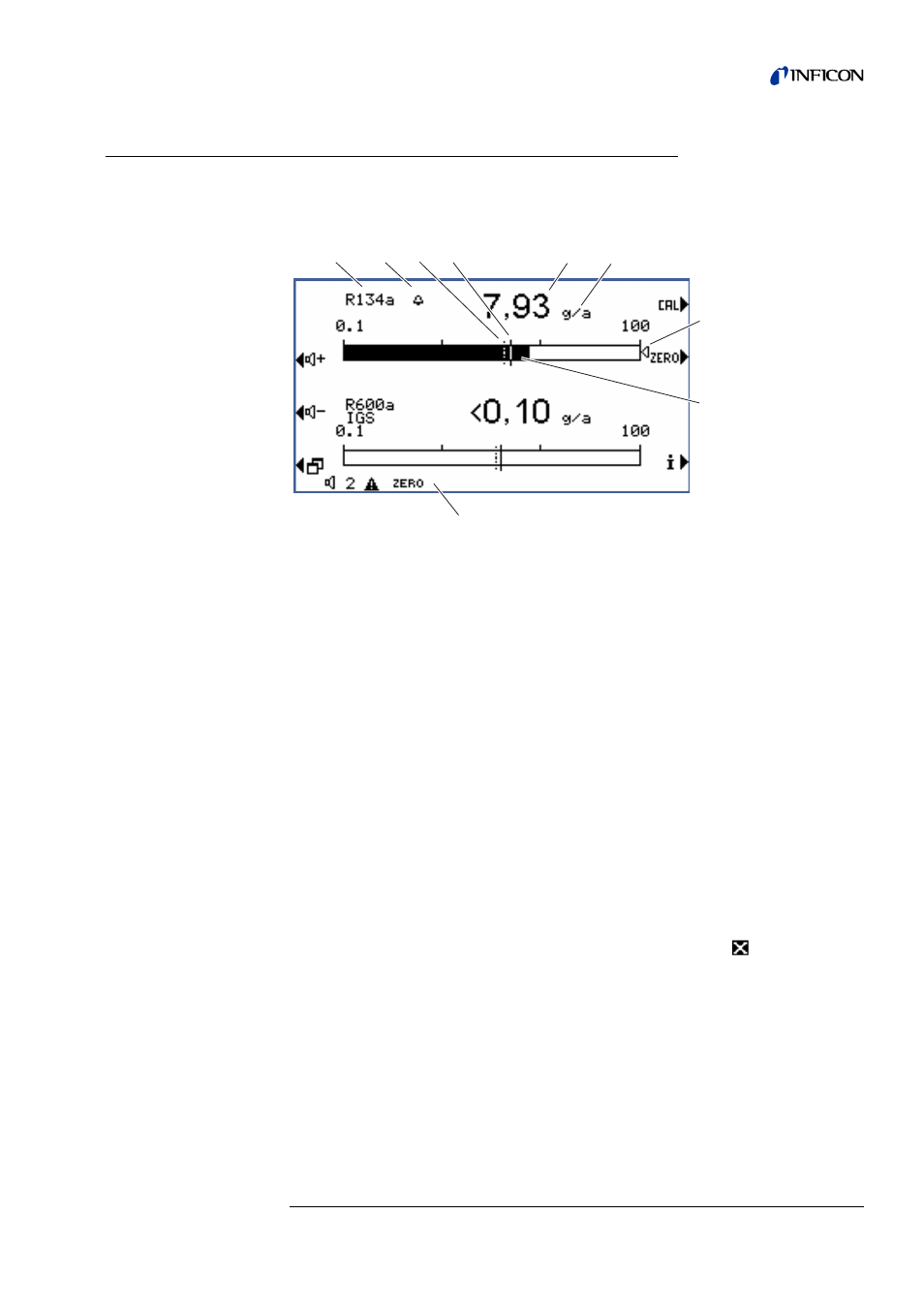

Pис. 13: Элементы экрана измерений
С помощью двух средних клавиш на левой стороне дисплея можно в любое время
осуществлять регулировку громкости аварийного сигнала. При нажатии одной из
двух клавиш прибор издаёт звук через громкоговоритель с учётом выставленной
громкости и отображает настройку через полосный индикатор в строке состояния.
Кроме того, настроенное значение указывается в виде первой информации в строке
состояния внизу дисплея; оно применимо только для громкоговорителя основного
прибора. В отношении настройки различных профилей тревоги
Клавиша меню
Клавиша слева под дисплеем имеет две функции:
Вызов главного меню.
Назад к последнему окну, которое было закрыто посредством
.
Клавиша калибровки (CAL)
Посредством клавиши наверху справа от дисплея можно в любое время запустить
калибровку Ecotec E3000 с использованием внешней проверочной утечки. Более
подробную информацию об осуществлении внешней калибровки
„6.4.2.2 Внешняя калибровка с помощью внешней калибровочной утечки“, стр. 42
.
Клавиша ZERO
При кратковременном нажатии на клавишу ZERO происходит сохранение
отображаемой в данный момент времени интенсивности утечки для всех выбранных
хладагентов в виде нулевой точки. При нажатии на клавишу ZERO
a
Газ
b
Колокольчик: поисковый порог превышен;
колокольчик мигает: триггерное
значение превышено
c
Поисковый порог (прерванная линия)
d
Триггерное значение
e
Цифровая индикация интенсивности
утечки
f
Блок интенсивности утечки
g
Маркировочная стрелка: маркирует
измерение, отображаемое на ручке-
детекторе
h
Полосный индикатор, логарифмический
i
Статусный индикатор: символы и
текстовые сообщения информируют о
состоянии прибора
a
b
c
d
g
e
f
i
h
