Инструкция по эксплуатации INFICON Ecotec E3000 Multigas-Sniffer-Leak Detector
Страница 14
14
4 Описание
П
е
р
е
вод ори
гин
а
л
а
и
н
струкции
по экспл
у
атаци
и
Ecot
ec E
3000
, k
ina22
ru1
-r
, 14
07

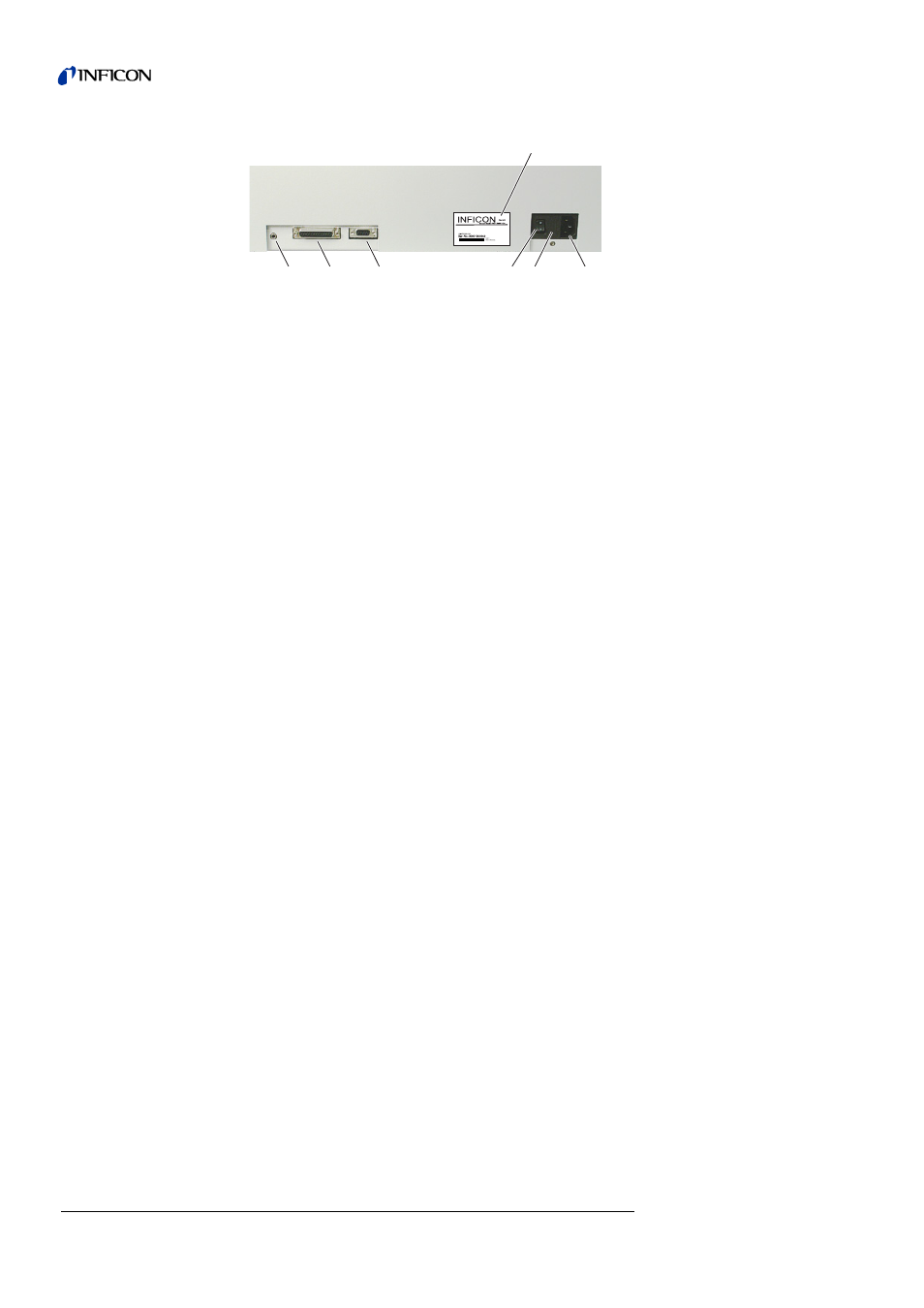

Pис. 2: Вид сзади
a Разъём для наушников, 3,5 мм, штыковой
Для того чтобы лучше слышать сигналы в условиях повышенного шума, Вы можете
подключить наушники.
b Входы / выходы (порт В/В)
Порт В/В обеспечивает коммуникацию с SPS. Управление некоторыми функциями
Ecotec E3000 может осуществляться извне, а результаты измерений и аппаратные
состояния Ecotec E3000 могут передаваться на внешнюю периферию.
Переключающие контакты реле позволяют контролировать триггерные значения и
рабочее состояние Ecotec E3000. Более подробное описание приводится в
"Описании интерфейсов Ecotec E3000" (№ документа kins22e1).
c Разъём RS-232
Через разъём RS-232 ПК может считывать все данные и результаты измерений
прибора, а также управлять прибором. Более подробное описание приводится в
"Описании интерфейсов Ecotec E3000" (№ документа kins22e1).
d Сетевой выключатель
Сетевой выключатель служит для включения и выключения прибора.
e Предохранители за кожухом
Для информации по замене предохранителей
f Сетевое подключение
Для информации по сетевому подключению
см. „4.4 Технические характеристики“,
, а также надписи на сетевом подключении (на фирменной табличке).
a
Разъём для наушников, 3,5 мм, штыковой
b
Входы / выходы (порт В/В)
c
Разъём RS-232
d
Сетевой выключатель
e
Предохранители за кожухом
f
Сетевое подключение
g
Фирменная табличка
a
c
b
e
f
d
90001054694
530-001 Ecotec E3000
g
Head-
phone
I/O Port
RS-232
Sicherungen / Fuses 2 x 4 AT
