5 Установка
21
П
е
р
е
вод ори
гин
а
л
а
и
н
струкции
по экспл
у
атаци
и
Ecot
ec E
3000
, k
ina22
ru1
-r
, 14
07
5.2
Подключение детекторной линии
Совместите красную маркировку на штекере детекторной линии с красной
маркировкой на разъёме. Вставьте штекер детекторной линии в разъём на приборе
до его фиксации.
Для отсоединения штекера потяните за рифлёное кольцо на штекере. Кольцо
открывает фиксатор, и Вы можете извлечь штекер.
5.2.1
Замена капиллярного фильтра детекторного
наконечника
Металлический капиллярный фильтр является стандартным фильтром. Благодаря
полимерному капиллярному фильтру сокращается опасность повреждения
обследуемых поверхностей. Использование водозащитного наконечника требуется
в том случае, если существует опасность всасывания жидкостей.

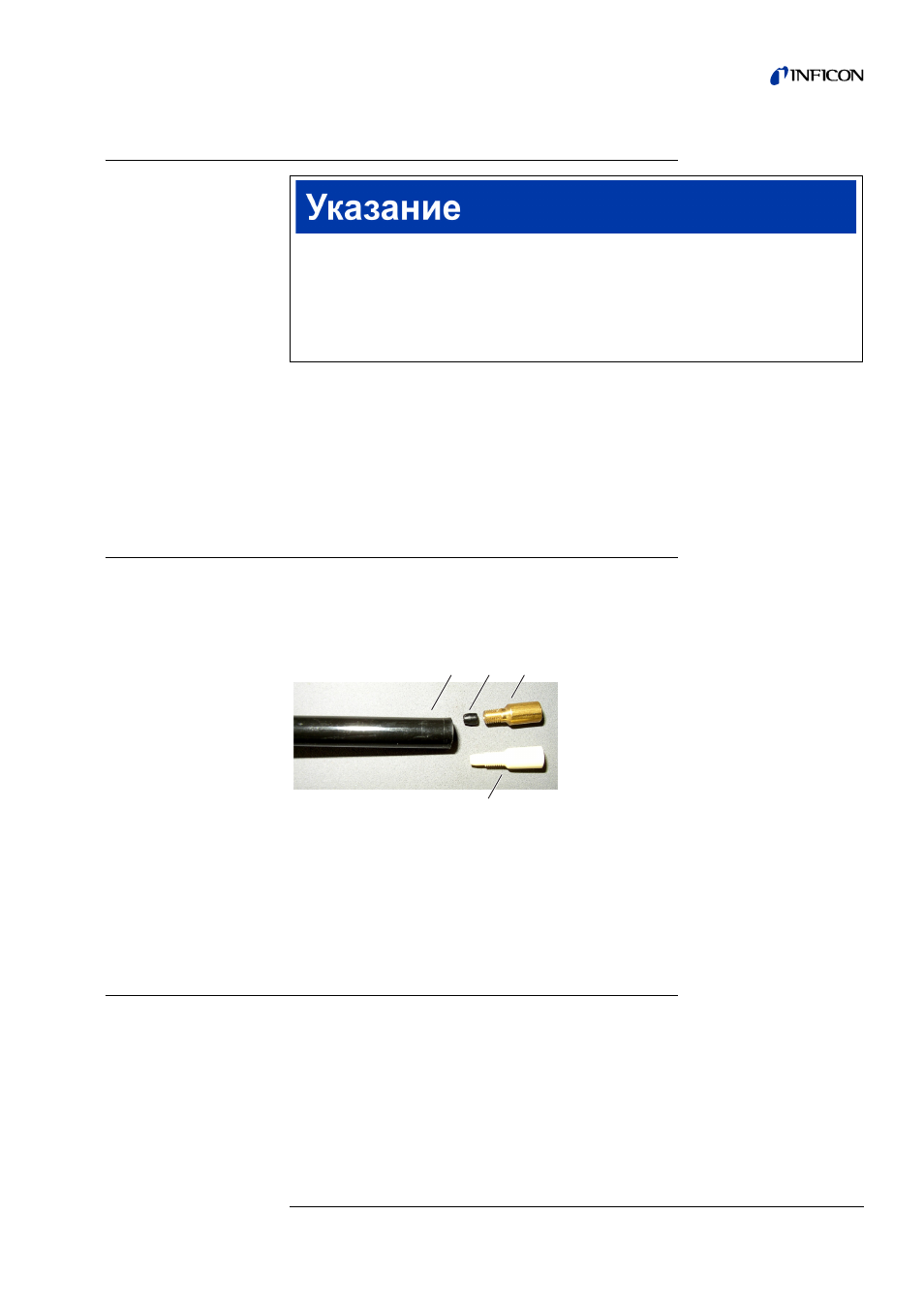

Pис. 6: Капиллярный фильтр
a
Конец детекторного наконечника
b
Конусная прокладка
c
Металлический капиллярный фильтр
d
Полимерный капиллярный фильтр
5.2.1.1
Замена полимерного капиллярного фильтра металлическим
капиллярным фильтром
1 Отключите Ecotec E3000.
2 Открутите полимерный капиллярный фильтр.
3 Установите конусную прокладку,
4 Прикрутите металлический капиллярный фильтр на конце детекторного
наконечника.
5 Откалибруйте Ecotec E3000,
см. „6.4.2 Калибровка“, стр. 40
Материальный ущерб при отсутствии детекторной линии
Запрещается эксплуатация прибора без подключенной детекторной линии во
избежание избыточного давления в насосе и измерительной системе.
►
Прежде чем ввести прибор в эксплуатацию, подключите детекторную линию.
►
Не производите замену детекторной линии при работающем приборе.
