АВТОПОДЪЕМНИК СО СТРЕЛОЙ МОДЕЛЬ X23J

JLG

92

X23JR06110113

Процесс стабилизации будет завершен, когда машина примет горизонтальное
положение с допуском в 1° и будет поднята от земли на расстояние не менее 5 см.
При успешном завершении процесса стабилизации на дисплее в положении 5
появится соответствующая пиктограмма.
Следует всегда проверять положение машины с помощью спиртового уровня,
наклон не должен превышать 1°.

ИЗМЕНЕНИЕ ПОЛОЖЕНИЯ ВЫНОСНЫХ ОПОР ВРУЧНУЮ

Функция изменения положения выносных опор вручную предусмотрена не для стаби‑
лизации машины, а только для возможной корректировки наклона, если стабилизация
выполняется в сложных условиях. Она также может быть использована для снижения
или подъема отдельных опор, что необходимо для повышения устойчивости машины,
если должны быть преодолены препятствия или высокие наклоны.

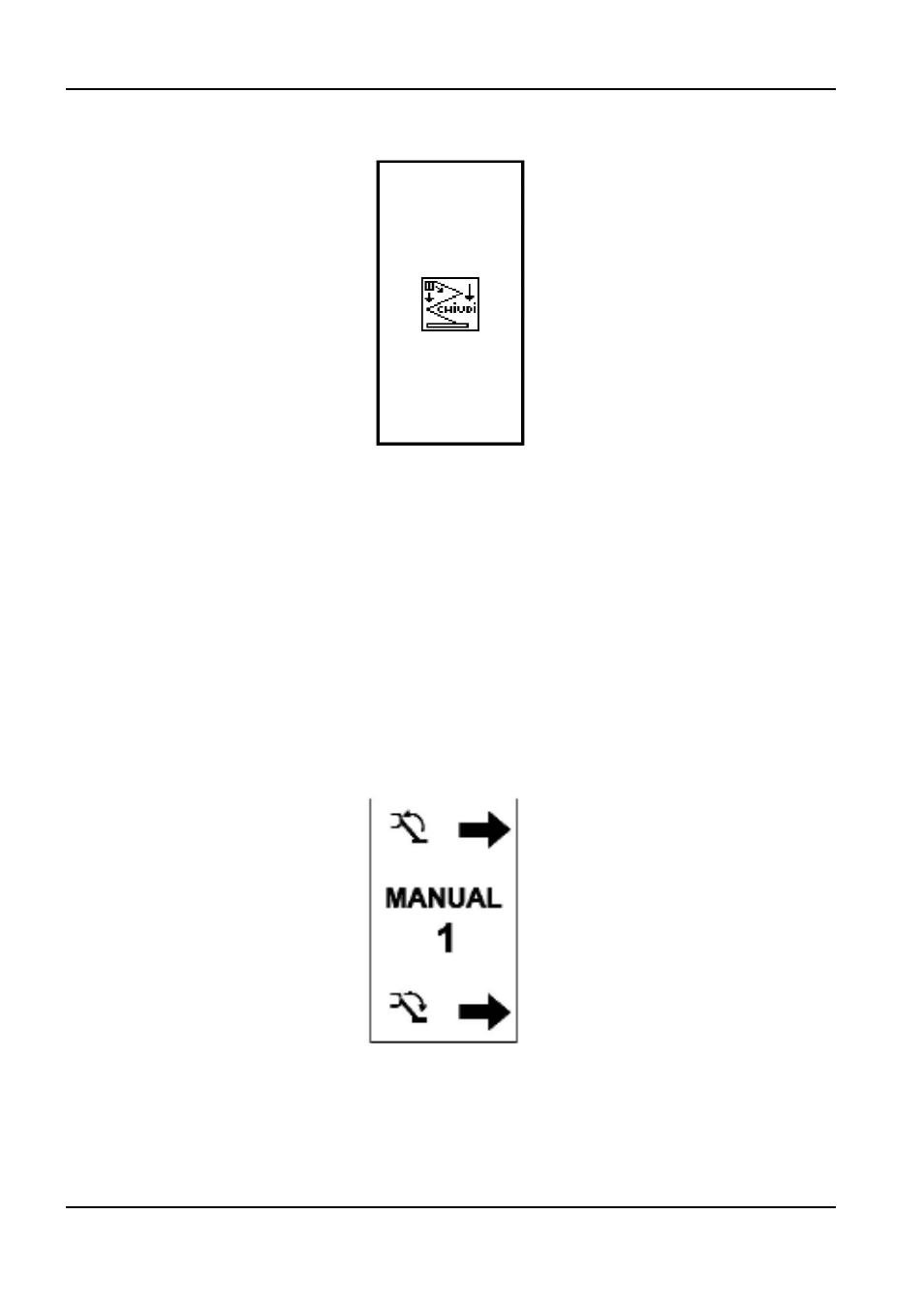

При одинарном нажатии на кнопку, открывается экран, отвечающий за ручное пере‑
мещение опоры № 1, при втором нажатии на кнопку ‑ опоры № 2, и так далее до № 4.
При еще одном нажатии открывается начальный экран.
В ручном меню кнопки 1 и 7 отвечают за подъем и спуск выбранной выносной опоры.
