119
Кривая заряда
Зарядное устройство имеет только одну кривую заряда (IUIa) плюс балансировку и
поддержку, оно разработано специально для зарядки аккумуляторного блока самоход‑
ной подъемной платформы JLG.

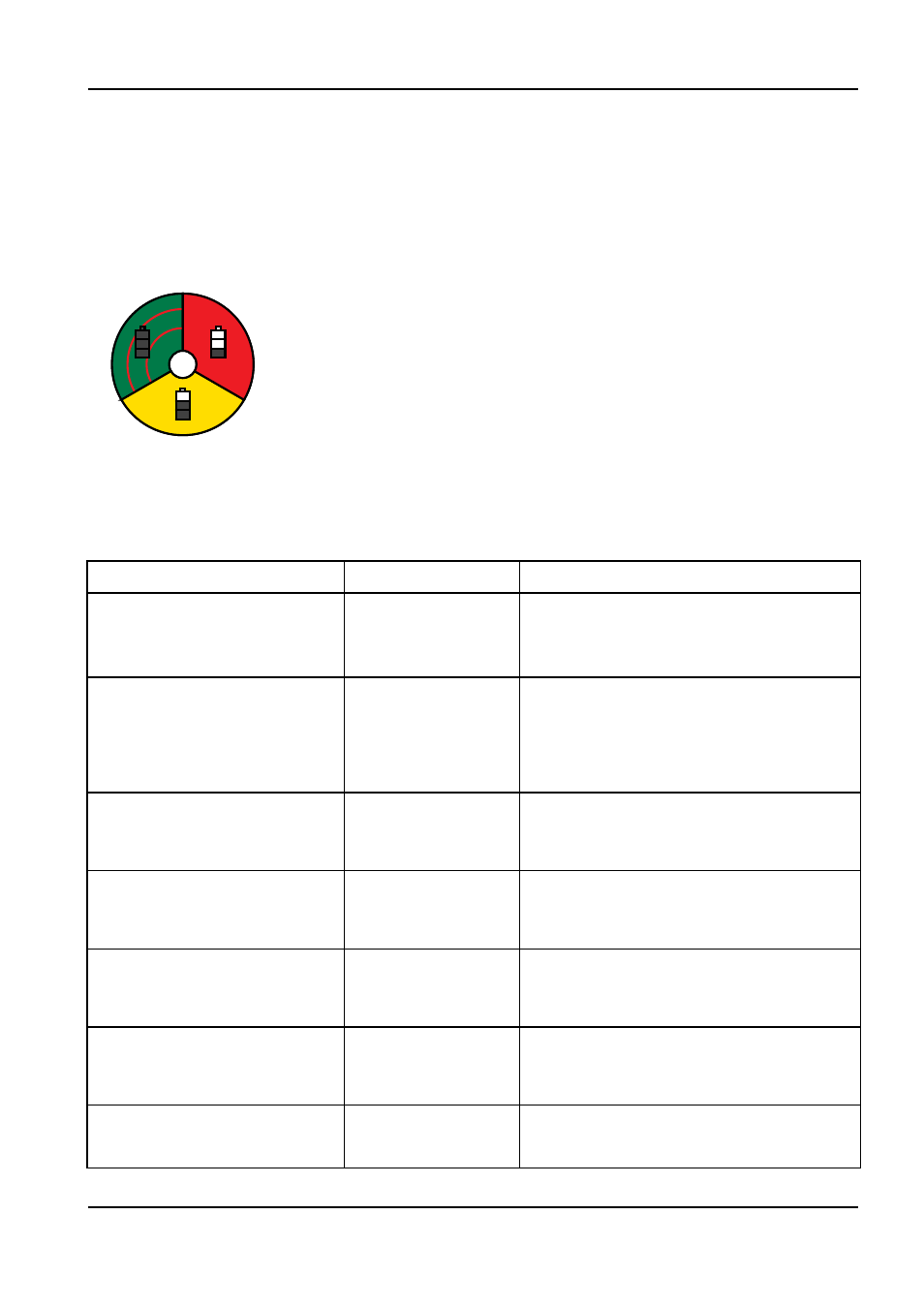

Светодиодный индикатор
Красный индикатор означает, что батарея находится в начальной
фазе зарядки
Желтый индикатор указывает на то, что батарея зарядилась на 80%
ЗЕЛЕНЫЙ индикатор с красными мигающими вспышками, ука‑
зывает на то, что аккумулятор достиг фазы балансировки/под‑
держки.
Дополнительная информация доступна в описании Кривой заряда.
Пример: Красный индикатор, отключающийся на короткие про‑
межутки времени, указывает на фазу постоянного напряжения.
Предостережения (двухтоновый звуковой сигнал)
Двухтновый звуковой сигнал и мигающий светодиод указывают на то, что про‑
изошла аварийная ситуация.
Если сработал аварийный сигнал, зарядное устройство прекращает подачу питания.
АВТОПОДЪЕМНИК СО СТРЕЛОЙ МОДЕЛЬ X23J
JLG
X23JR06110113
Состояние Тип предупреждения Описание (Действие)
Звуковой сигнал +
мигающий КРАСНЫЙ Подключение
аккумулятора Аккумулятор отключен или не
соответствует (проверьте подключение
и номинальное напряжение).
Звуковой сигнал +
мигающий ЖЕЛТЫЙ
Тепловой датчик
Тепловой зонд отключен во время перезарядки
или значение температуры выходит за пределы
диапазона функционирования (проверьте
подключение датчика и измерьте температуру
аккумулятора).
Звуковой сигнал +
мигающий ЗЕЛЕНЫЙ Истечение срока
ожидания Продолжительность фазы 1 и/или 2 превышает
максимальное допустимое значение (проверьте
емкость аккумулятора).
Звуковой сигнал + мигающий
КРАСНО‑ЖЕЛТЫЙ Питание от
аккумулятора Потеря контроля выходного тока
(Неисправность управляющих
логических схем).
Звуковой сигнал + мигающий
КРАСНО‑ЗЕЛЕНЫЙ Напряжение
батареи Потеря контроля выходного напряжения
(аккумулятор отключен или неисправность
управляющих логических схем).
Звуковой сигнал + мигающий
ЖЕЛТО‑ЗЕЛЕНЫЙ
Выбор
Была выбрана неиспользуемая
конфигурация (Проверьте
положение переключателя).
Звуковой сигнал + мигающий
КРАСНО‑ЖЕЛТО‑ЗЕЛЕНЫЙ Тепловой Перегрев полупроводников
(Проверьте исправность вентилятора).
