АВТОПОДЪЕМНИК СО СТРЕЛОЙ МОДЕЛЬ X23J
JLG
98
X23JR06110113
При попытке осуществить движение в то время, как одно из перечисленных усло‑
вий не удовлетворено, на дисплее появится сообщение об ошибке, в котором ука‑
зано, какое из условий выполнено (OK), а какое нет (FAIL). Если невыполненное
условие ‑ это стабилизация, в сообщении будет также указано, какая выносная
опора не стоит на земле.
ST1: Если “OK”, то выносная опора 1 находится на земле
ST2: Если “OK”, то выносная опора 2 находится на земле
ST3: Если “OK”, то выносная опора 3 находится на земле
ST4: Если “OK”, то выносная опора 4 находится на земле
INLC: Если “OK”, то наклон машины соответствует допусти‑
мому пределу
LOAD: Если “OK”, то если вес не превышает максимальной
допустимой оперативной нагрузки
BASKET: Если “OK”, то пульт дистанционного управления
находится в отведенном ему месте на рабочей площадке
PEDAL: Если “OK”, то педальный переключатель нажат
ПОВОРОТ ПРИ ЗАКРЫТОЙ 1‑2 СТРЕЛЕ И ОПУЩЕННОЙ НА ВЫНОСНУЮ ОПОРУ 1‑2 СТРЕЛЕ
Если башня поворачивается в то время, как 1‑2 стрела находится в закрытом или почти
закрытом состоянии, существует опасность того, что первая стрела может столкнуться
с опорами или двигателем.
Таким образом, область вращения может представлять из себя область свободного вра‑
щения и область ограниченного вращения.

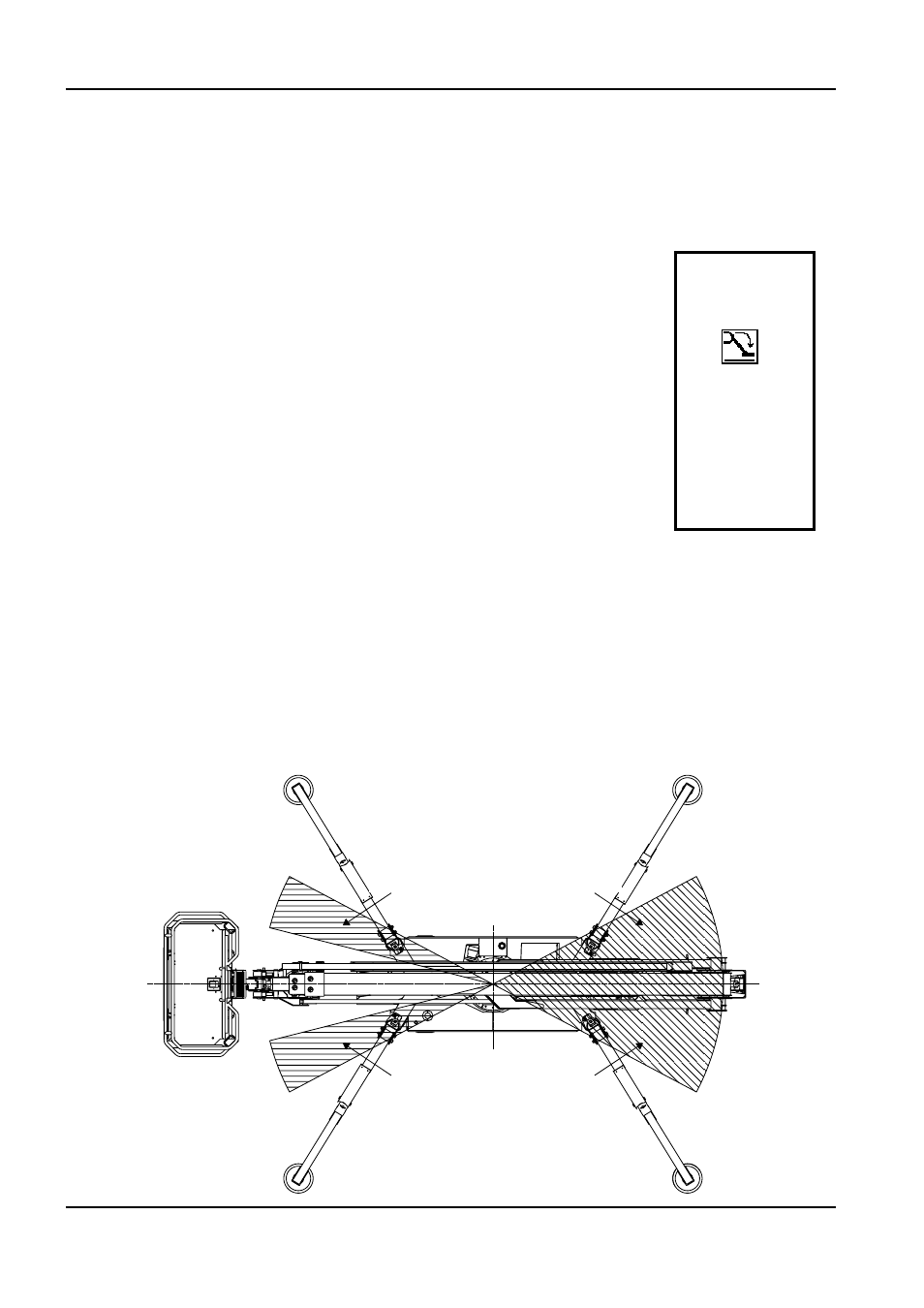

ОБЛАСТЬ ОГРАНИЧЕННОГО ВРАЩЕНИЯ: существует три зоны, в которых первая
стрела может столкнуться со стабилизаторами двигателя.
ОБЛАСТЬ СВОБОДНОГО ВРАЩЕНИЯ: это область вращения, которая не совпадает с
областью ограниченного вращения.
ERROR
ST1 NO
ST2 NO
ST3 NO
ST4 NO
INCL OK
LOAD OK
BASKET OK
PEDAL OK
ОБЛАСТЬ ОГРАНИЧЕННОГО
ВРАЩЕНИЯ
ОБЛАСТЬ ОГРАНИЧЕННОГО
ВРАЩЕНИЯ
