АВТОПОДЪЕМНИК СО СТРЕЛОЙ МОДЕЛЬ X23J
JLG
112
X23JR06110113

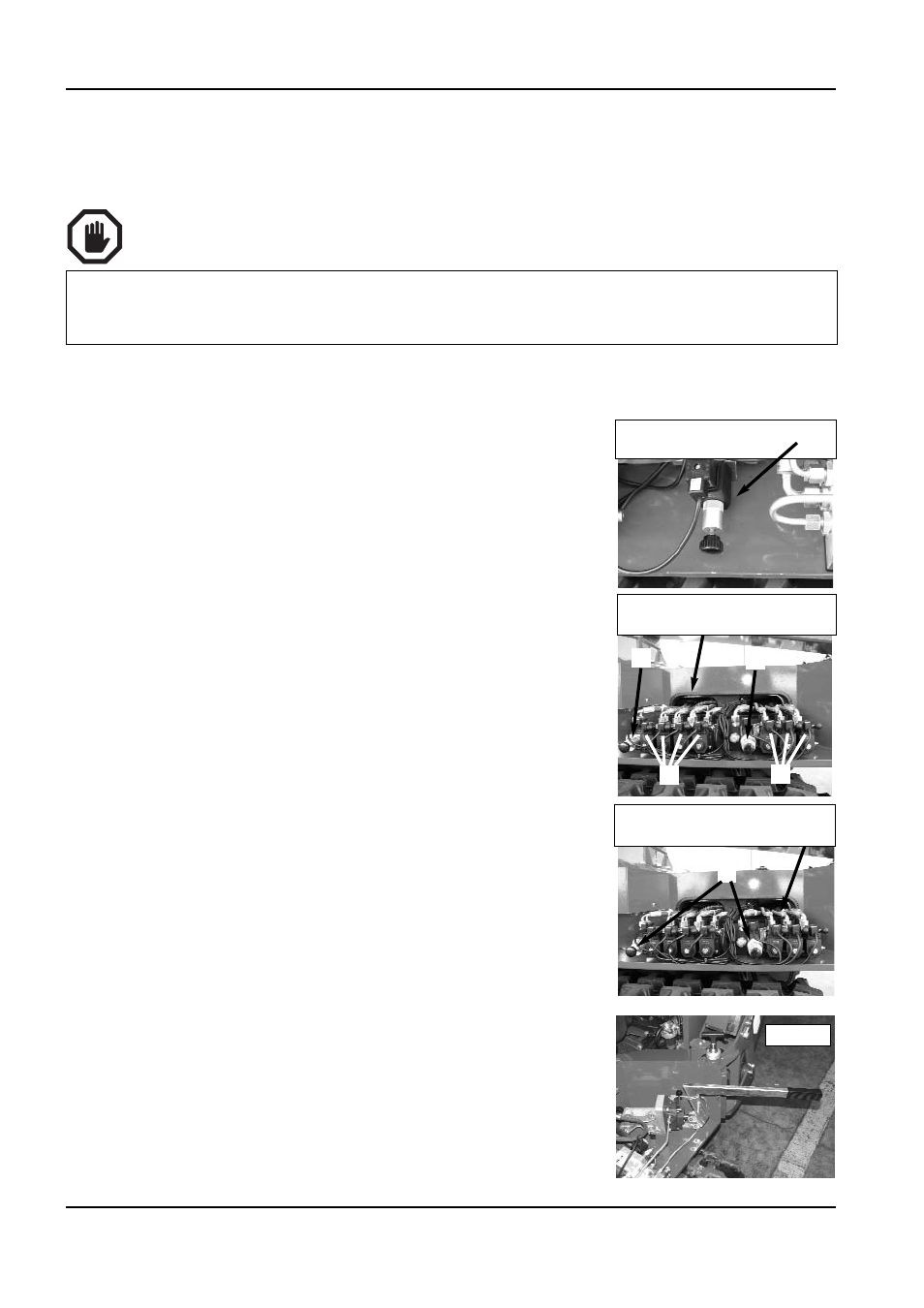

6.5.6 А
ВАРИЙНОЕ ПЕРЕМЕЩЕНИЕ ХОДОВОЙ ЧАСТИ
:
ДВИЖЕНИЕ ВЫНОСНЫХ ОПОР ПЛАТФОРМЫ С
ПОМОЩЬЮ РУЧНОГО НАСОСА ДЛЯ ПЕРЕМЕЩЕНИЯ МАШИНЫ
Чтобы привести машину в транспортное положение, необходимо поднять выносные
опоры с земли и закрыть их. Для этого нужно выполнить следующие действия:
‑ убедитесь, что машина полностью закрыта и выровнена;
‑ снимите защитный картер с распределительного отсека
ходовой части;
‑ с помощью соответствующих устройств полностью затя‑
ните два пропорциональных клапана, установленных на
двух распределительных устройствах (A);
‑ чтобы переместить левые опоры, переключите дивертер на
ручном гидравлическом насосе в соответствующее поло‑
жение; вручную переключите дивертер надземной‑ходо‑
вой части, воздействуя на предохранитель в центре маг‑
нитов, используя соответствующий маховик, находящий‑
ся в отсеке электрических компонентов;
‑ с помощью двухпозиционных рычагов катушки (B) осу‑
ществите необходимое движение и одновременно созда‑
вайте необходимое для движения давление масла с помо‑
щью ручного насоса (фото С);
‑ чтобы переместить правые опоры, переключите дивертер
на ручном гидравлическом насосе в соответствующее
положение;
‑ с помощью двухпозиционных рычагов катушки (B) осу‑
ществите необходимое движение и одновременно созда‑
вайте необходимое для движения давление масла с помо‑
щью ручного насоса (фото С);
‑
по завершении данных аварийных действий, пол‑
ностью ослабьте ручку с правой и левой стороны
пропорционального клапана распределителя ходо‑
вой части, полностью ослабьте ручку дивертера
ходовой/надземной части, снимите ее и положите
обратно в отсек электрических компонентов (см.
фото), закройте защитную крышку распределителя.
A
B
РАСПРЕДЕЛИТЕЛЬ ХОДОВОЙ
ЧАСТИ
‑
ЛЕВАЯ СТОРОНА
ПЕРЕКЛЮЧАТЕЛЬ
ХОДОВОЙ
/
НАДЗЕМНОЙ ЧАСТИ
A
B
Р
УЧНОЙ ГИДРАВЛИЧЕСКИЙ НАСОС МОЖЕТ БЫТЬ ИСПОЛЬЗОВАН ДЛЯ ПЕРЕМЕЩЕНИЯ ОПОР И
ПРИДАНИЯ МАШИНЕ ТРАНСПОРТНОЙ КОНФИГУРАЦИИ
,
ТОЛЬКО ПОСЛЕ ТОГО
,
КАК НАДЗЕМНАЯ
ЧАСТЬ ПЛАТФОРМЫ БУДЕТ ПОЛНОСТЬЮ ЗАКРЫТА
.
A
РАСПРЕДЕЛИТЕЛЬ ХОДОВОЙ
ЧАСТИ
‑
ПРАВАЯ СТОРОНА
ФОТО
С
