149
АВТОПОДЪЕМНИК СО СТРЕЛОЙ МОДЕЛЬ X23J
JLG
X23JR06110113

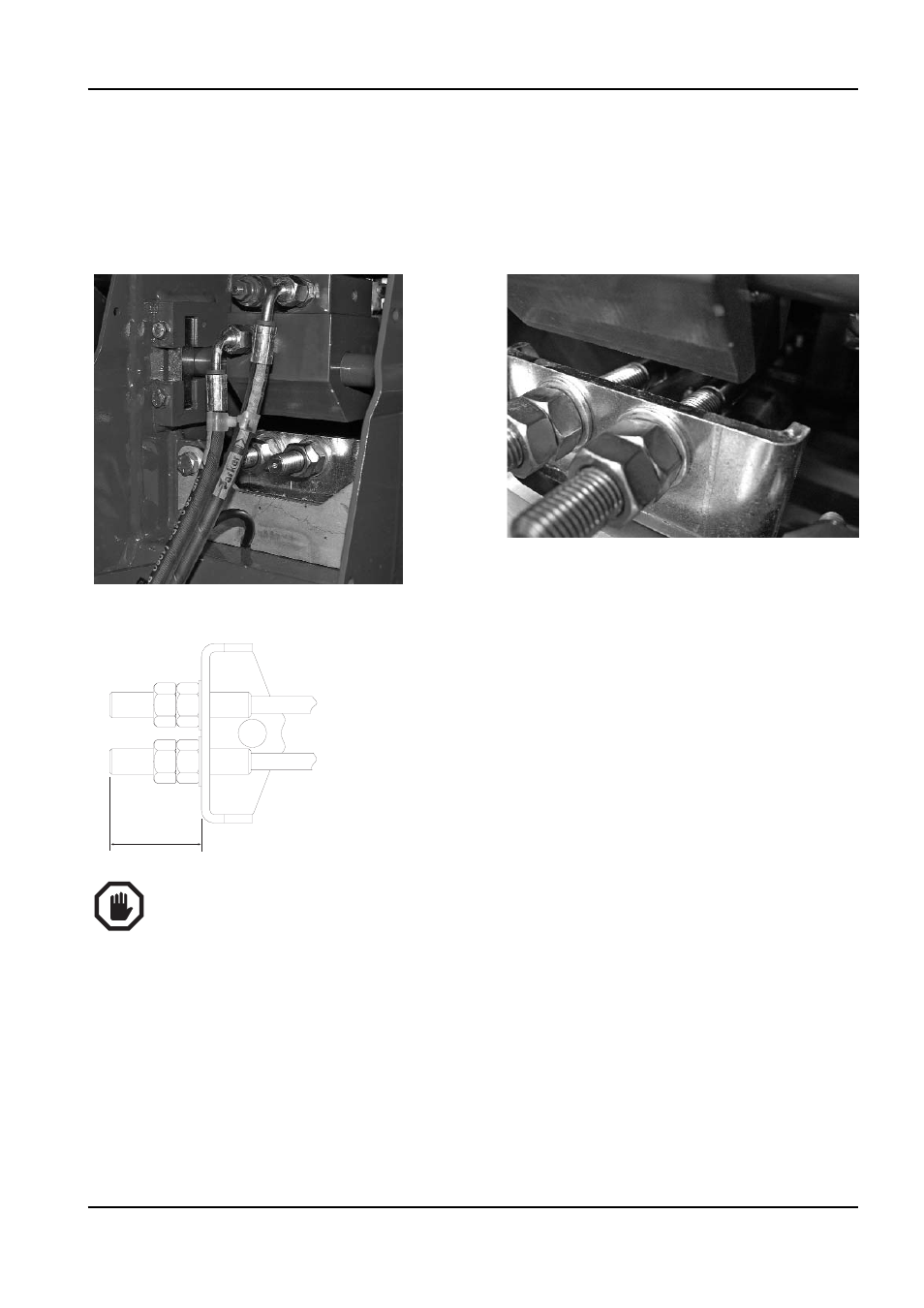

6. Полностью выдвинуть телескопические части и убрать их примерно на 30‑40 см.
7. Затянуть болты двух выходных кабелей, чтобы резьбовые выводы выходили на
65±3 мм из подъемной траверсы. Во время регулировки канаты должны быть забло‑
кированы и не вращаться вместе с гайками. Динамометрический ключ должен быть
использован на соответствующем месте на кабельной розетке.
8. Активировать движения выдвижных стрел несколько
раз и убедиться, что остаточная нагрузка на канаты равна
10 Нм.
9. Может потребоваться несколько попыток, чтобы пра‑
вильно выполнить данную процедуру.
10. Регулировка выполнена правильно, если во время
вытягивания и обратной намотки канаты не издают
шума, и крутящий момент соответствует заданному
для всех канатов значению.
11. Как только калибровка будет завершена, следует затя‑
нуть контргайки и монтировать картер.
ЗАПРЕЩАЕТСЯ ПЕРЕКРУЧИВАТЬ КАБЕЛИ
ГАЙКИ ДЛЯ ОСТАНОВКИ ВЫХОДНЫХ КАБЕЛЕЙ
ТЕРМИНАЛ С МЕСТОМ ДЛЯ КЛЮЧА
,
ПРЕДОТВРАЩАЮЩЕГО ВРАЩЕНИЕ
IMPORTANTE
65±3mm
ВАЖНО
