11
Машина оснащена еще одним постом управления, предназначенным исключительно
для проведения очередных и внеочередных работ по техническому обслуживанию,
этот пост расположен вблизи электрошкафа.

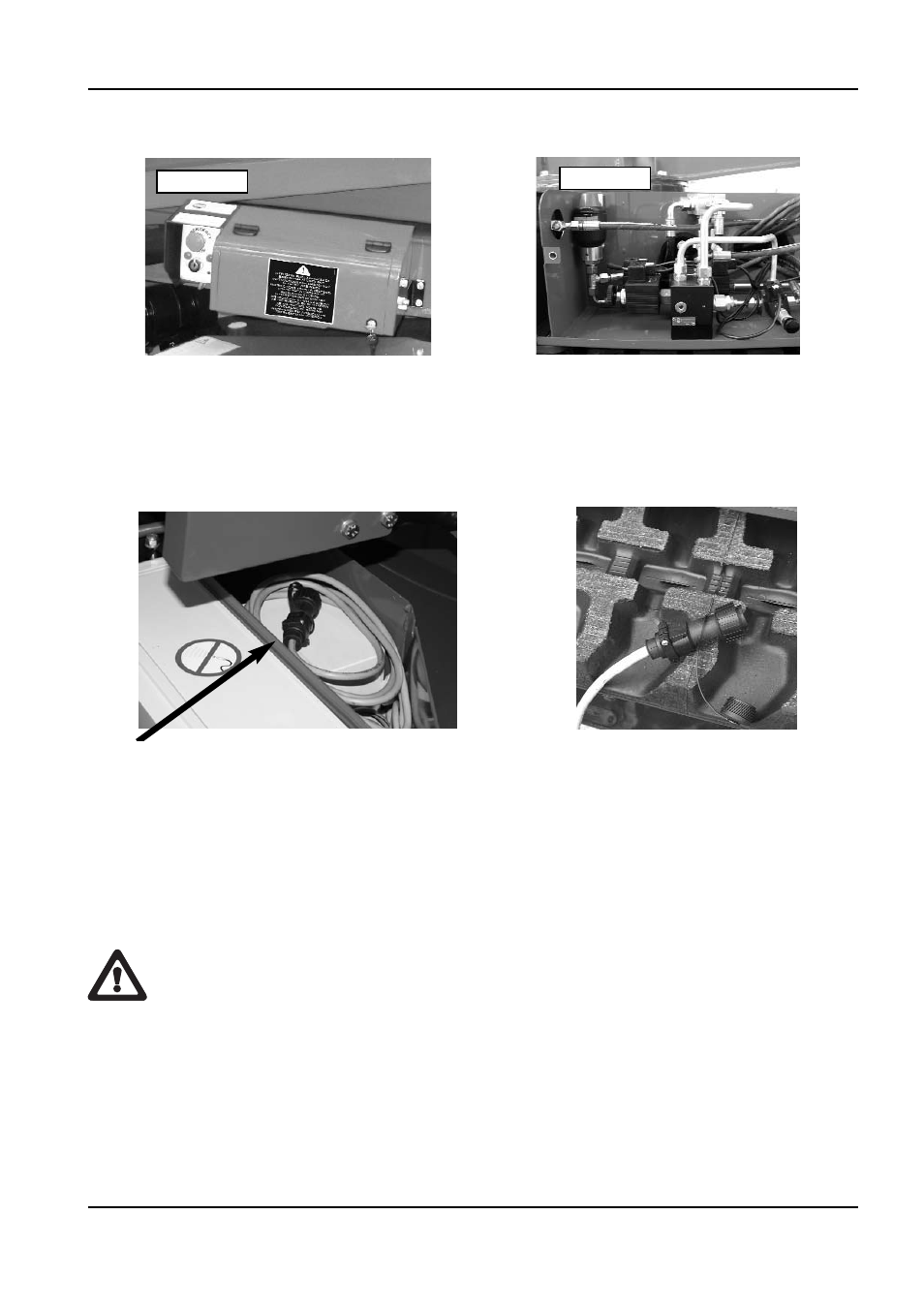

В задней части защитной коробки монтажной платы расположен вспомогательных
разъем, служащий для подключения дополнительного второго пульта дистанционного
управления (см. рисунок).
Данная позиция активируется с помощью переключателя с ключом, расположенного
у основания башни и соединяющего дополнительный второй пульт дистанционного
управления с машиной.
Прежде чем подключать дополнительный второй пульт дистанционного управ‑
ления, следует внимательно ознакомиться с соответствующим пунктом в руко‑
водстве.
Данный пост управления предназначен исключительно для проведения испытаний и
технического обслуживания машины. Запрещается управлять машиной с данной
позиции во время обычных рабочих операций.
Примечание: категорически запрещается перемещать машину с данной пози‑
ции, если на рабочей площадке находятся один или более операторов.
АВТОПОДЪЕМНИК СО СТРЕЛОЙ МОДЕЛЬ X23J
JLG
X23JR06110113
ФОТО 1
ФОТО 2
ДОПОЛНИТЕЛЬНЫЙ ВТОРОЙ РАЗЪЕМ
ПУЛЬТА ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
ATTENZIONE ВНИМАНИЕ
П ОЛОЖЕНИЕ ДОПОЛНИТЕЛЬНОГО ВТОРОГО
РАЗЪЕМА ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
