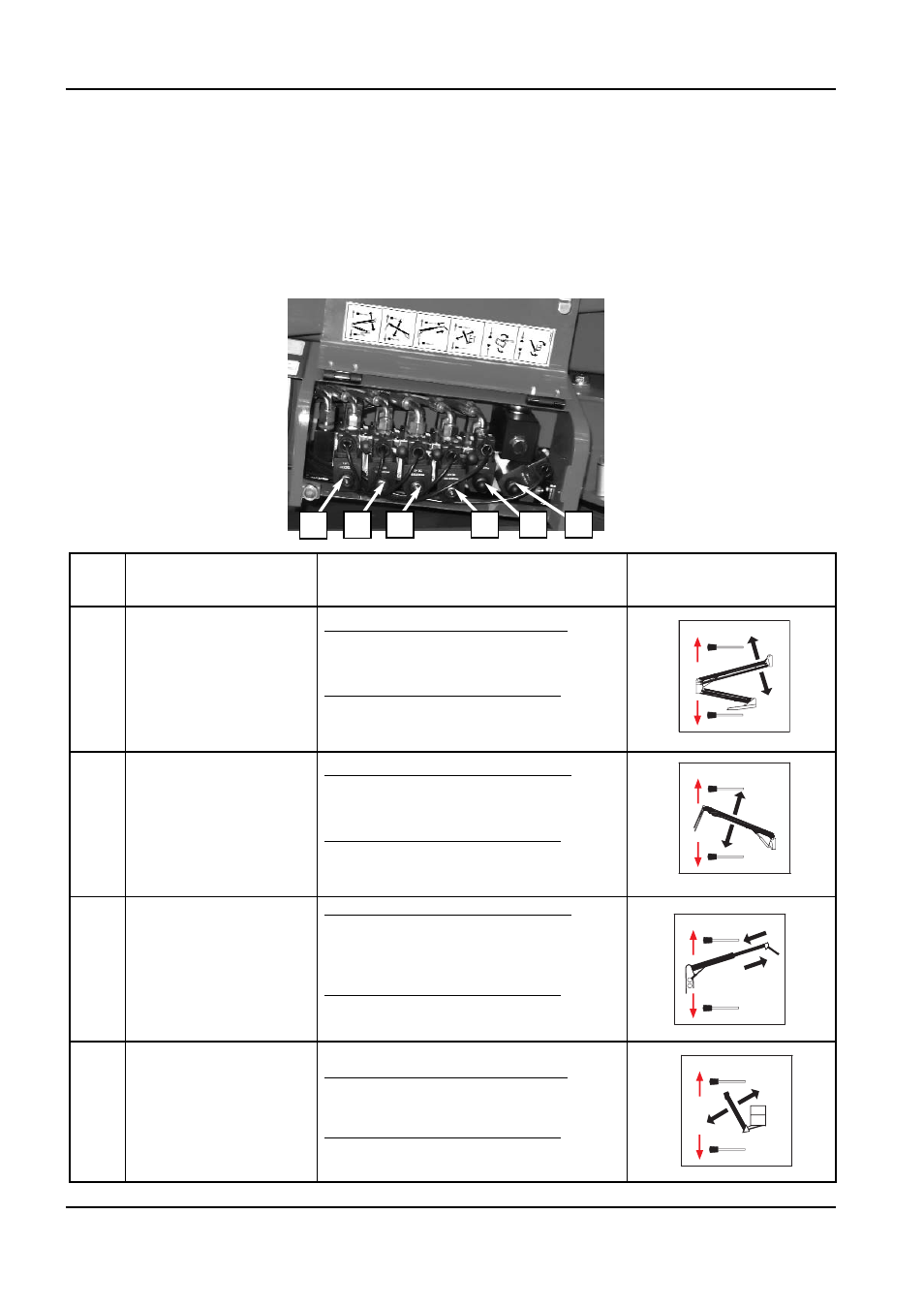

‑ ГИДРАВЛИЧЕСКИЙ РАСПРЕДЕЛИТЕЛЬ НАДЗЕМНОЙ ЧАСТИ

Гидравлический распределитель оснащен рычагами и кнопками для выбора необходи‑
мых движений, направления и скорости. Воздействие на рычаги после активации кла‑
виши операции техобслуживания приводит структуру в движение.
Описание действия рычагов представлено на распределителе:

АВТОПОДЪЕМНИК СО СТРЕЛОЙ МОДЕЛЬ X23J

JLG

68

X23JR06110113

№ Описание

Активация

/движение

Пиктограммы рядом с

устройством управления

1

Управление первой‑
второй стрелой

Перемещение рычага 1 вверх:
1‑я/2‑я стрела поднимается

Перемещение рычага 1 вниз:
1‑я/2‑я стрела опускается

2

Управление третьей‑
четвертой стрелой

Перемещение рычага 2 вверх:
3‑я стрела поднимается

Перемещение рычага 2 вниз:
3‑я стрела опускается

3

Управление
телескопической
стрелой

Перемещение рычага 3 вверх:
Телескопическая стрела
выдвигается

Перемещение рычага 3 вниз:
Телескопическая стрела
втягивается

4

Управление
поперечиной

Перемещение рычага 4 вверх:
поперечина открывается

Перемещение рычага 4 вниз:
поперечина закрывается

1

2

3

4

5

6
