Инструкция по эксплуатации JLG X23J Operator Manual
Страница 73
69

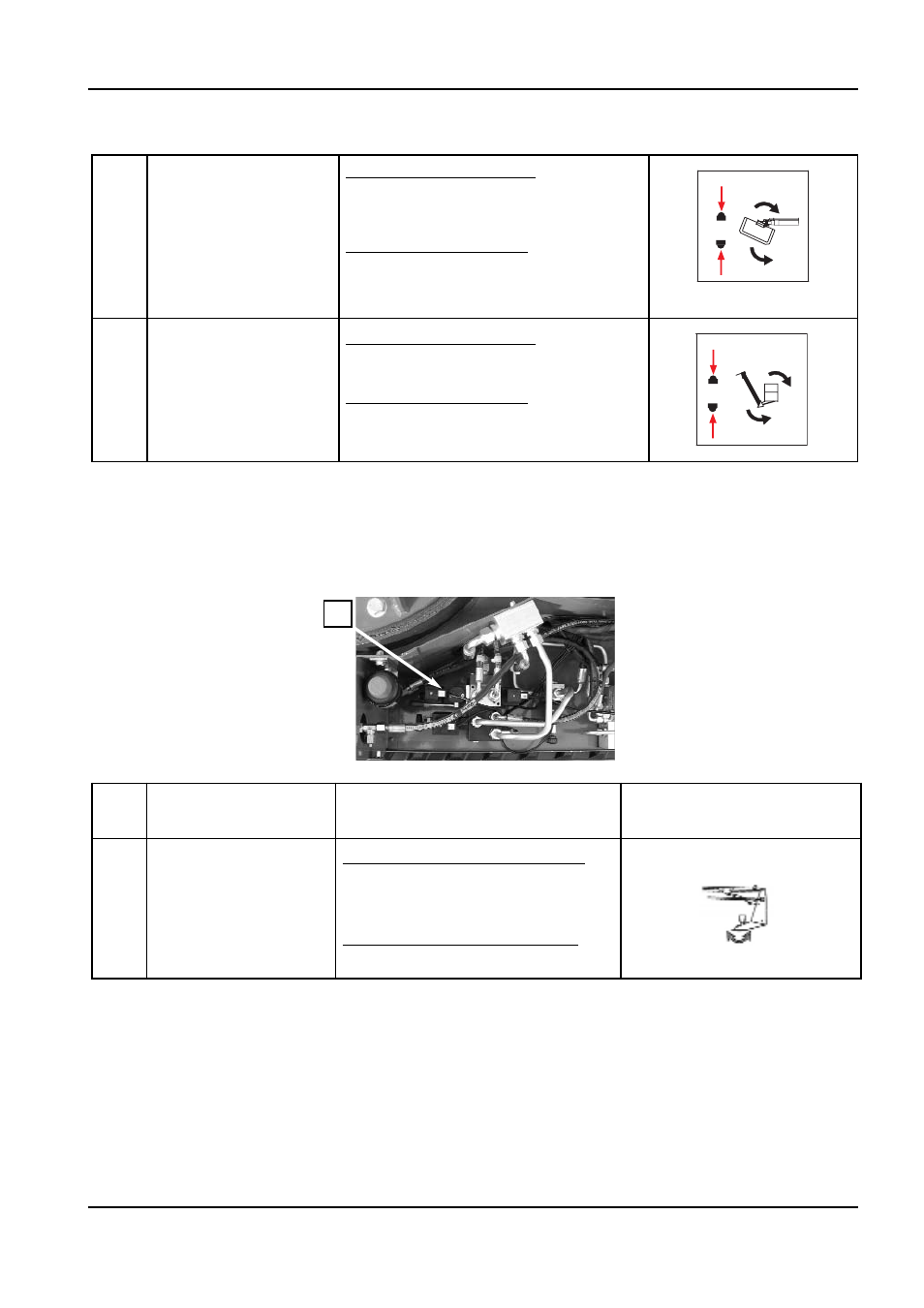

• ГИДРАВЛИЧЕСКИЙ РАСПРЕДЕЛИТЕЛЬ ВРАЩЕНИЯ
Находится в отсеке пропорциональных клапанов и ручного насоса под защитной
крышкой.
Если используется модель с переменной областью стабилизации, стабилизированной
на уменьшенной площади, аварийные устройства управления с земли позволяют пере‑
мещать машину только в пределах 40° (+20°/‑20°) между опорами 2 и 4.
Если размеры области превышают максимальное значение, все движения с этой пози‑
ции будут полностью запрещены, а на дисплее появится сообщение об ошибке.
Любые действия с машиной, за исключением описанных в следующих параграфах,
будут запрещены до тех пор, пока машина не будет переведена в транспортное поло‑
жение (фотоэлементы выравнены со стрелой поперечины).
АВТОПОДЪЕМНИК СО СТРЕЛОЙ МОДЕЛЬ X23J
JLG
X23JR06110113
5
Контроль поворота
рабочей площадки
Активация кнопки 5А:
рабочая площадка
поворачивается по часовой
стрелке
Активация кнопки 5B:
рабочая площадка
поворачивается против часовой
стрелки
6
Контроль уровня
рабочей площадки
Активация кнопки 6A:
рабочая площадка открывается
Активация кнопки 6B:
рабочая площадка закрывается
7
№ Описание
Активация
/движение
Пиктограммы рядом с
устройством управления
7
Управление
вращением
Перемещение рычага 7 вверх:
поворот против часовой
стрелки
Перемещение рычага 7 вниз:
поворот по часовой стрелке
1646410010C
