7.20 Е
ЖЕКВАРТАЛЬНАЯ ПРОВЕРКА
• Снимите все защитные картеры с третьей стрелы и двух телескопических удлине‑
ний. С помощью фонарика проведите визуальный осмотр канатов и роликовых
блоков удлинений.
• Проверьте натяжение канатов, пробуя согнуть их вручную. Если они натянуты
должным образом, то не должны двигаться более чем на несколько миллиметров.
• Убедитесь, что во время выхода телескопических стрел, обратные канаты натянуты в
достаточной степени, чтобы не допустить соответствующего контакта с третьей
стрелой.
• И наоборот, во время возвращения телескопической стрелы, убедитесь, что вытяж‑
ные канаты натянуты
таким образом, чтобы не вступать в контакт со второй телескопической стрелой или
цилиндром.
• С помощью динамометрического гаечного ключа проверьте правильность крутя‑
щих моментов всех крепежных гаек и соответствующих подъемных траверс; реко‑
мендованный крутящий момент
10 Нм.
Если канаты не натянуты должным образом, необходимо восстановить эксплуатацион‑
ные условия, следуя описанной ниже процедуре Регулировки натяжения канатов.
Процедура Регулировки натяжения канатов
1. Стабилизировать машину на плоской поверхности.
2. Снять крышку в задней части третьей стрелы.
3. Ослабить центрирующие контргайки на несколько оборотов и расположить их
таким образом, чтобы получить доступ к регулировочным гайкам для выполнения
настройки.
(2 гайки с соответствующими контргайками для вытяжных канатов и одна гайка с
соответствующей контргайкой для обратных канатов подъемной траверсы).
4. Полностью поднять обе телескопические стрелы и дать им выдвинуться пример‑
но на 30‑40 см.
5. Затянуть гайку тяги фиксации подъемной траверсы обратных канатов с момен‑
том 10 Нм.
АВТОПОДЪЕМНИК СО СТРЕЛОЙ МОДЕЛЬ X23J
JLG
148 X23JR06110113
О

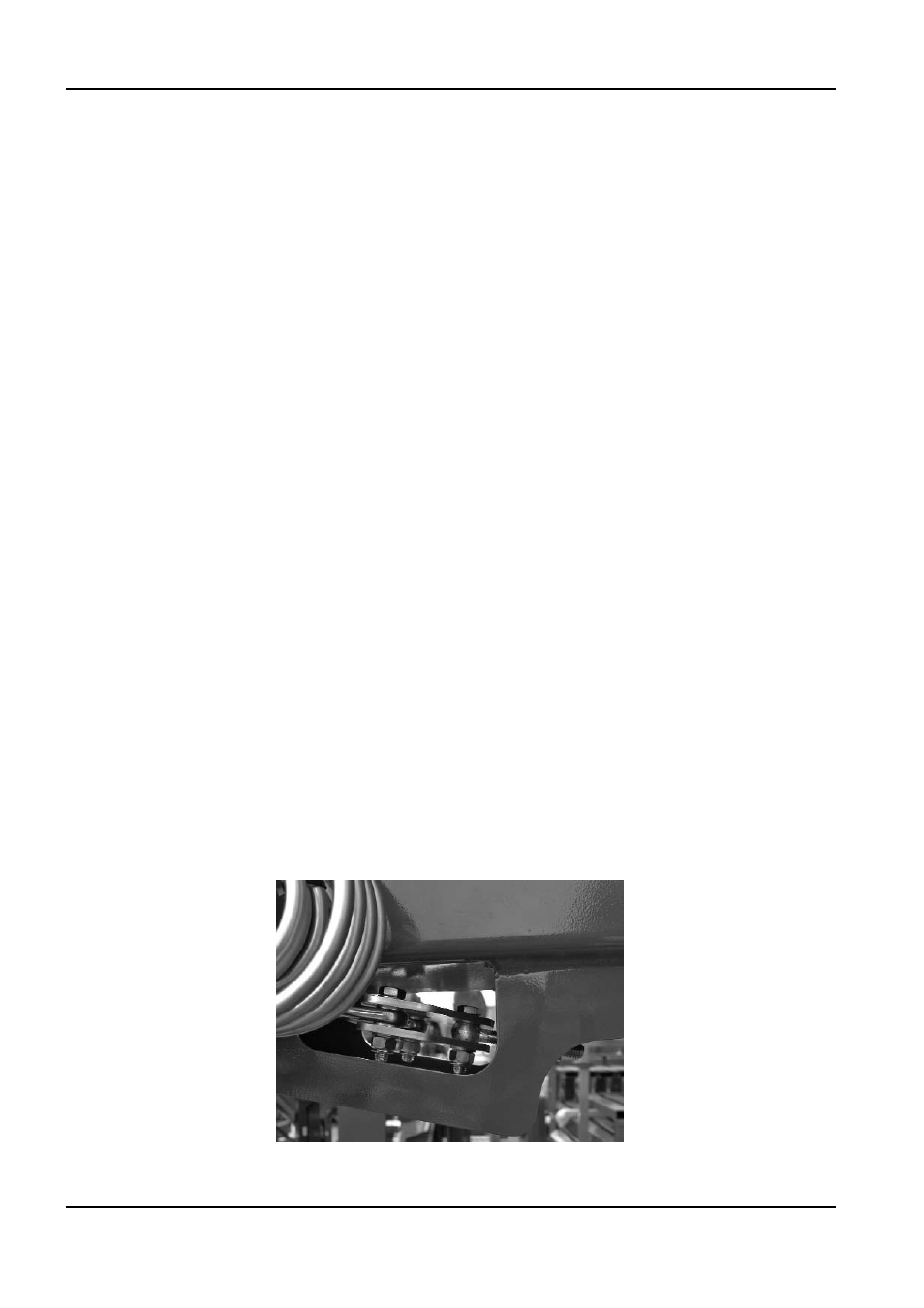

БРАТНЫЕ КАНАТЫ ДЛЯ КРЕПЛЕНИЯ
ПОДЪЕМНОЙ ТРАВЕРСЫ
