Чтобы зарядить машину, выполните следующие действия:
‑ Подключите основной кабель питания (220 В ~) к разъему со стороны опоры распре‑
делителя ходовой части.

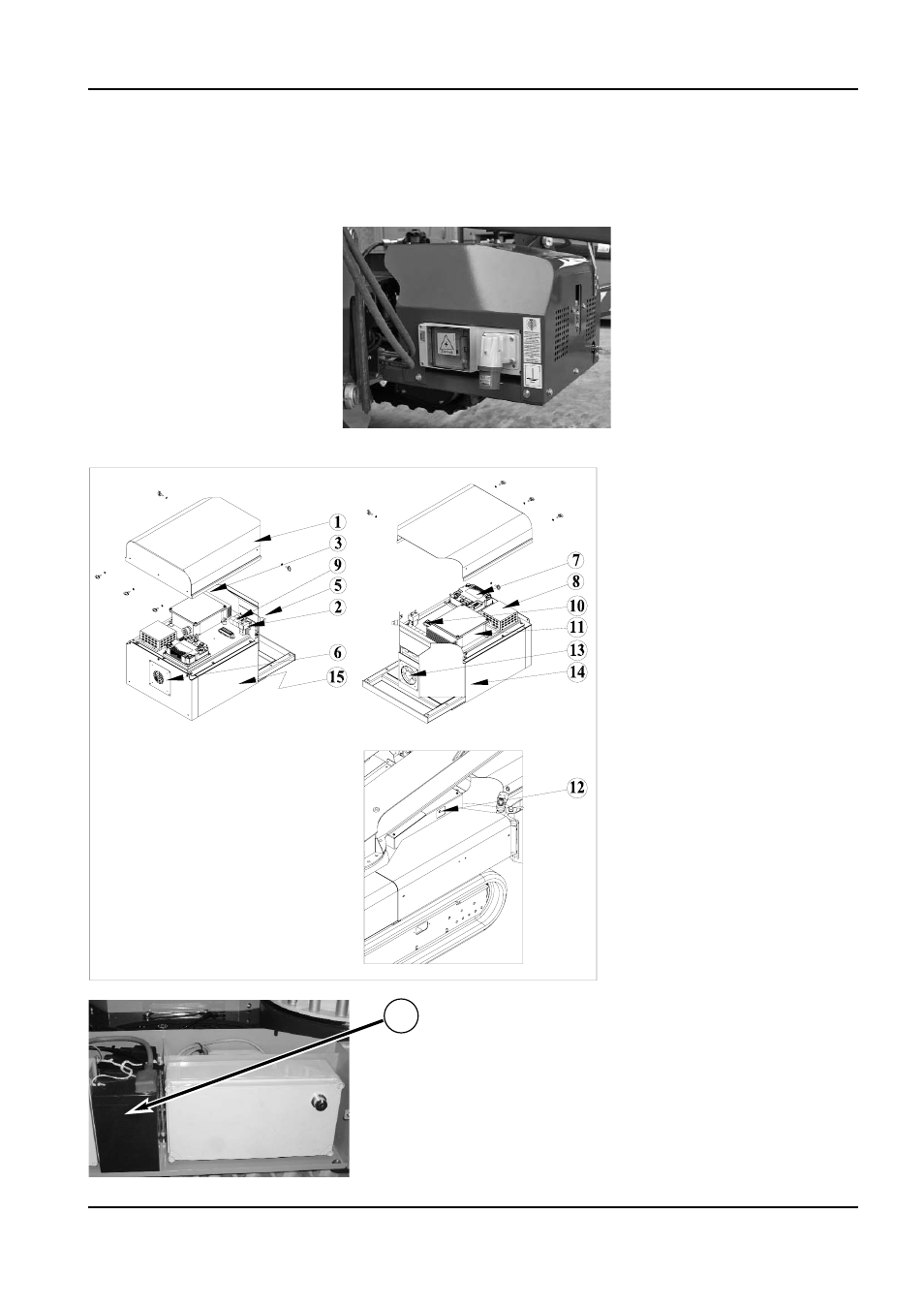

РАЗНЕСЕННЫЙ ЧЕРТЕЖ КОМПОНЕНТОВ СИСТЕМЫ
1) Крышка аккумулятор‑
ного отсека
2) Переключатель дистан‑
ционного управления
3) Предохранитель 100A
48В
4) Аккумулятор 12В 12А ч
5) Стартер
6) Втяжной вентилятор
7) Инвертор
8) Преобразователь напря‑
жения постоянного тока
70В/12В
9) Реле
10) Предохранители
11) Система управления
аккумулятора
12) Индикатор заряда акку‑
мулятора
13) Нагнетательный венти‑
лятор
14) Аккумуляторный отсек
15) элементы (90А ч) ‑ 20
шт.
АВТОПОДЪЕМНИК СО СТРЕЛОЙ МОДЕЛЬ X23J
