19

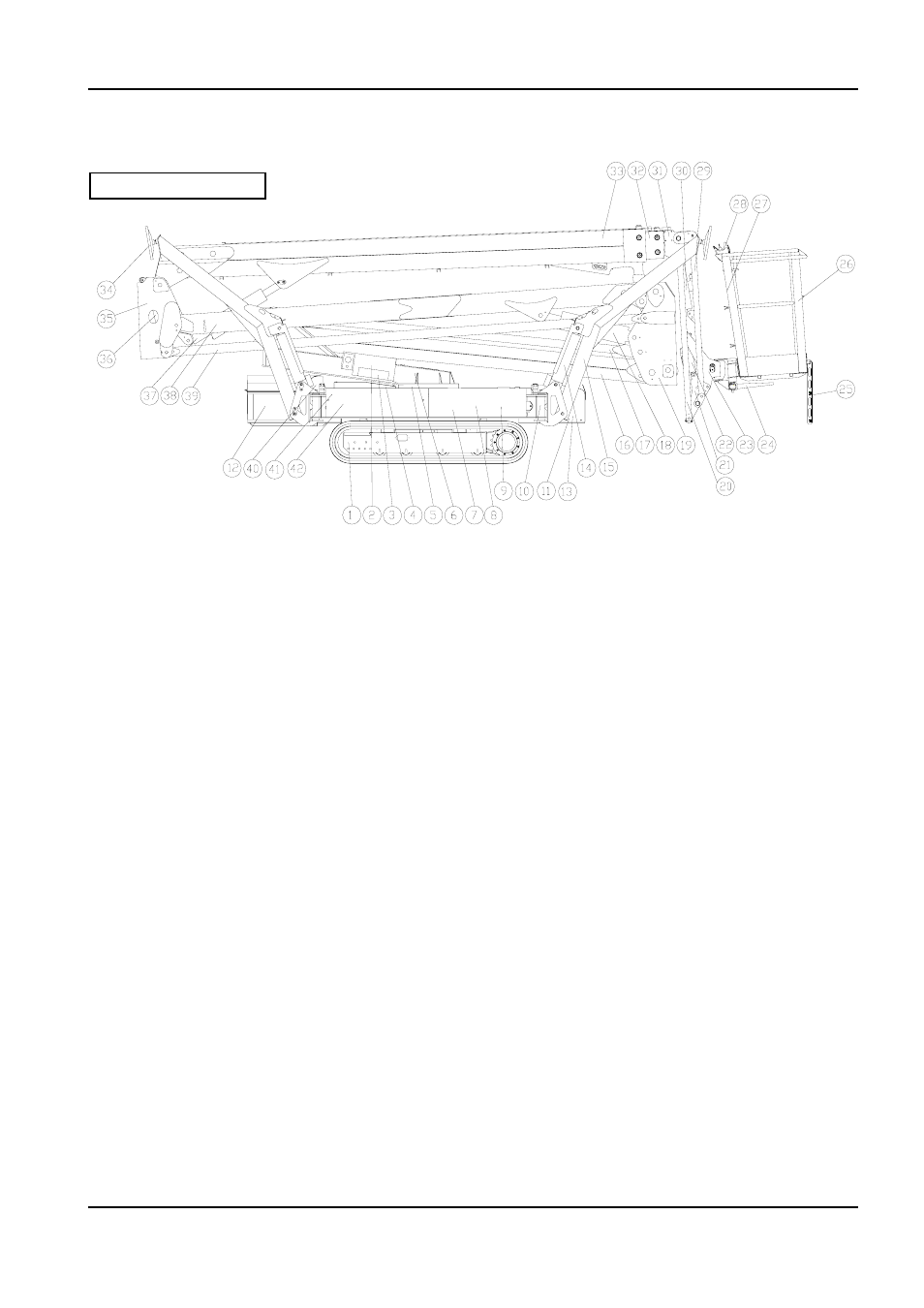

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
1 Шасси на гусеничном ходу
2 Устройства аварийного управления
3 Распределители надземной части
4 Заряд аккумулятора
5 Крепление соединительной муфты + механизм вращения
6 Поворотная башня
7 Опорная рама
8 Распределительный отсек гусеничного узла
9 Масляный бак
10 Шарнир выносной опоры
11 Сдвоенный шестеренчатый насос
12 Аккумулятор + инвертор + зарядное устройство (
ЛИТИЕВЫЙ ДВИГАТЕЛЬ
)
13 Электродвигатель
14 Цилиндр выносной опоры
15 Выносная опора
16 Первая стрела
17 Рулевая тяга первой стрелы
18 Цилиндр первой‑второй стрелы
19 Отводное устройство первой‑второй стрелы
20 Поперечина стрелы
21 Отводное устройство поперечины
22 Рабочая площадка на цилиндре выравнивания
23 Поворотный привод для вращения рабочей площадки
24 Крепление рабочей площадки
25 Лестница доступа на рабочую площадку
АВТОПОДЪЕМНИК СО СТРЕЛОЙ МОДЕЛЬ X23J
JLG
X23JR06110113
ЛИТИЕВЫЙ ДВИГАТЕЛЬ
