3.5 М
ИКРОПЕРЕКЛЮЧАТЕЛИ ПОЛОЖЕНИЯ ВЫНОСНОЙ ОПОРЫ
,
СТАНДАРТНАЯ МОДЕЛЬ
Положение выносных опор и их контакт с грунтом контролируется четырьмя парами
микропереключателей, расположенных в непосредственной близости от направляю‑
щих соединений выносных опор и фиксирующего стержня цилиндрического штифта
выносной опоры.

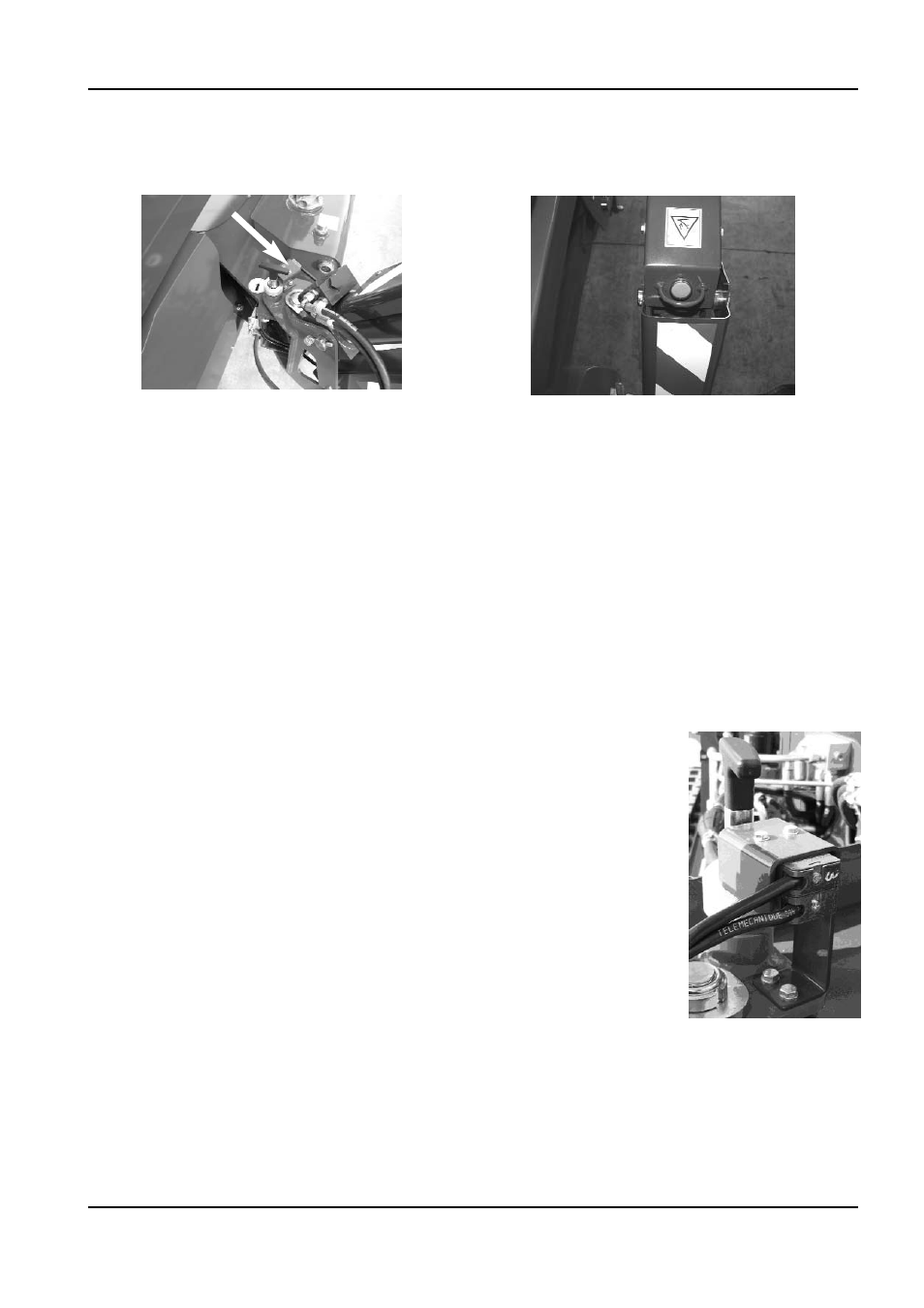

СМ. ФОТО
Необходимо выключать микропереключатели, расположенные на соединениях, в то
время как опоры находятся в положении стабилизации (около 58° по отношению к
оси машины), и включать, когда опоры находятся в остальных положениях, до тех пор,
пока они не достигнут транспортного положения, параллельного оси машины.
Микропереключатели, установленные на опорах, должны быть выключены, если
выносная опора стоит на земле. Необходимо ежедневно проверять правильную работу
микропереключателей.
МОДЕЛЬ С ПЕРЕМЕННОЙ ОБЛАСТЬЮ СТАБИЛИЗАЦИИ
Машины с переменной областью стабилизации, в дополнение к
вышеперечисленному оборудованию, оснащены еще четырьмя
микропереключателями, которые контролируют положение
выносных опор, полную или уменьшенную площадь, и на осно‑
ве полученных данных разрешают или ограничивают вращение
надземной части машины. К тому же они оборудованы датчи‑
ком, контролирующим угловое положение надземной части по
сравнению с ходовой частью машины.
Каждый раз перед стабилизацией машины обязательно сле‑
дует проверить исправность четырех микропереключате‑
лей. Для проведения проверки поставьте одну из опор
машины в зону уменьшенной площади, а остальные три в зону полной площади,
убедитесь, что на пульте управления отображается пиктограмма уменьшенной
площади, повторите эту операцию для каждой опоры.
Перед каждым использованием следует убедиться, что микровыключатели находятся в
правильном положении, как показано на наклейке, расположенной на самой машине.
