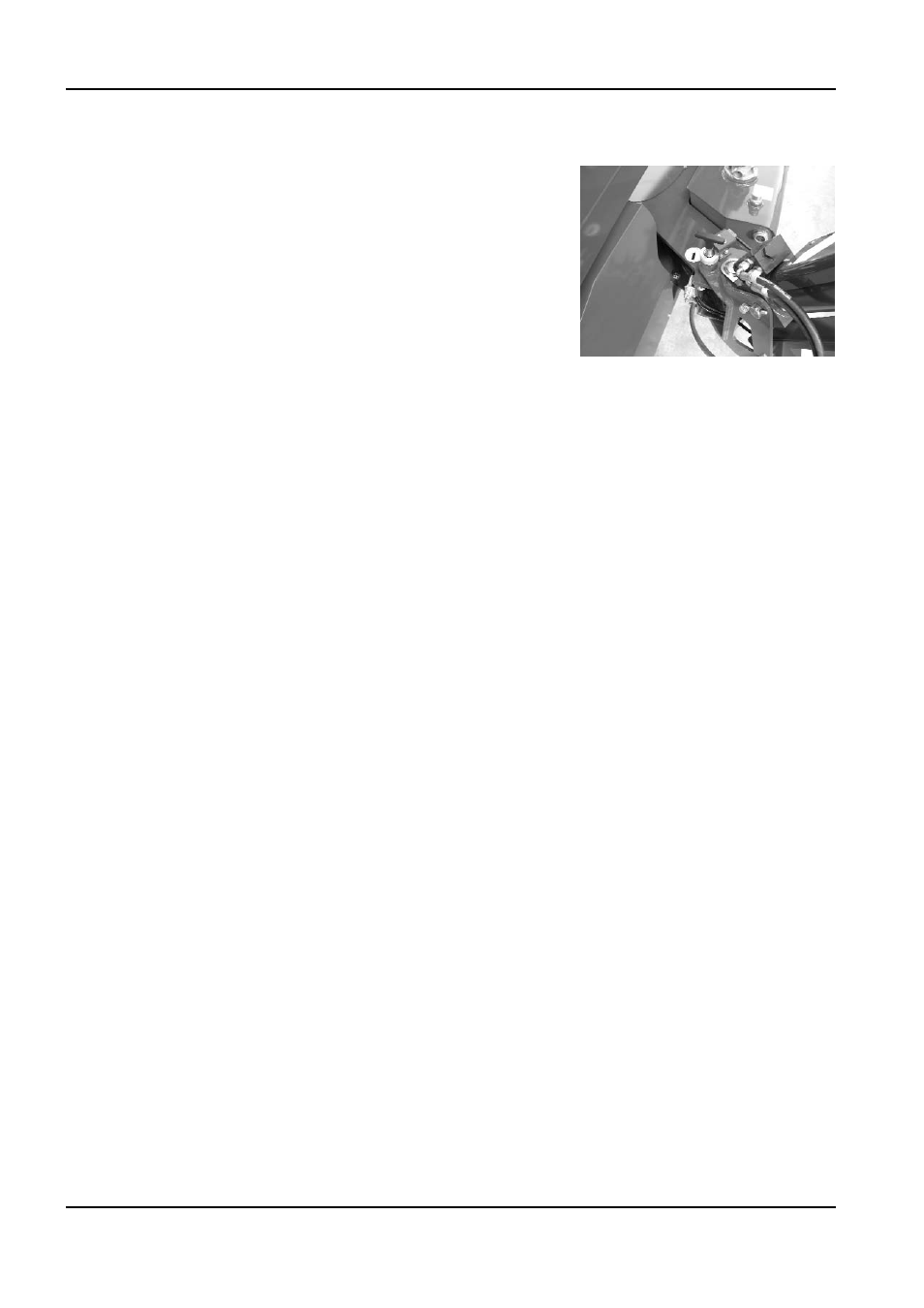

3.13 С
ТОПОРНЫЕ ШТИФТЫ СОЕДИНЕНИЯ ВЫНОСНЫХ ОПОР
Соединения выносных опор оснащены стопорными
штифтами с возвратной пружиной.
Штифты входят на свои посадочные места, под силой
действия пружины, как в транспортном, так и в стабили‑
зационном положении.
Проверяйте положение штифтов в посадочном
месте и силу пружины после каждого вращения
выносной опоры.
3.14 Д
АТЧИКИ ПОЛОЖЕНИЯ СТРЕЛ
Цилиндры первой‑второй стрелы, а также третьей стрелы, оснащены внутренним дат‑
чиком положения, который позволяет монтажной плате устанавливать положение
цилиндров и регулировать скорость.
Электрическое подключение датчиков можно увидеть на нижней части цилиндра.
Если один из двух датчиков сломан или его сигнал больше не доходит до главной мон‑
тажной платы, в положении 7 пульта дистанционного управления появляется пикто‑
грамма. (Пункт
4.2.1 Основная визуализация дисплея).
Если датчик первой стрелы выйдет из строя, машина будет продолжать работать. Если
выйдет из строя датчик третьей стрелы, блокируется надземная часть машины.
Если один или оба датчика выйдут из строя, обратитесь в службу послепродажного
обслуживания JLG.
АВТОПОДЪЕМНИК СО СТРЕЛОЙ МОДЕЛЬ X23J
JLG
50 X23JR06110113
