Страница 75

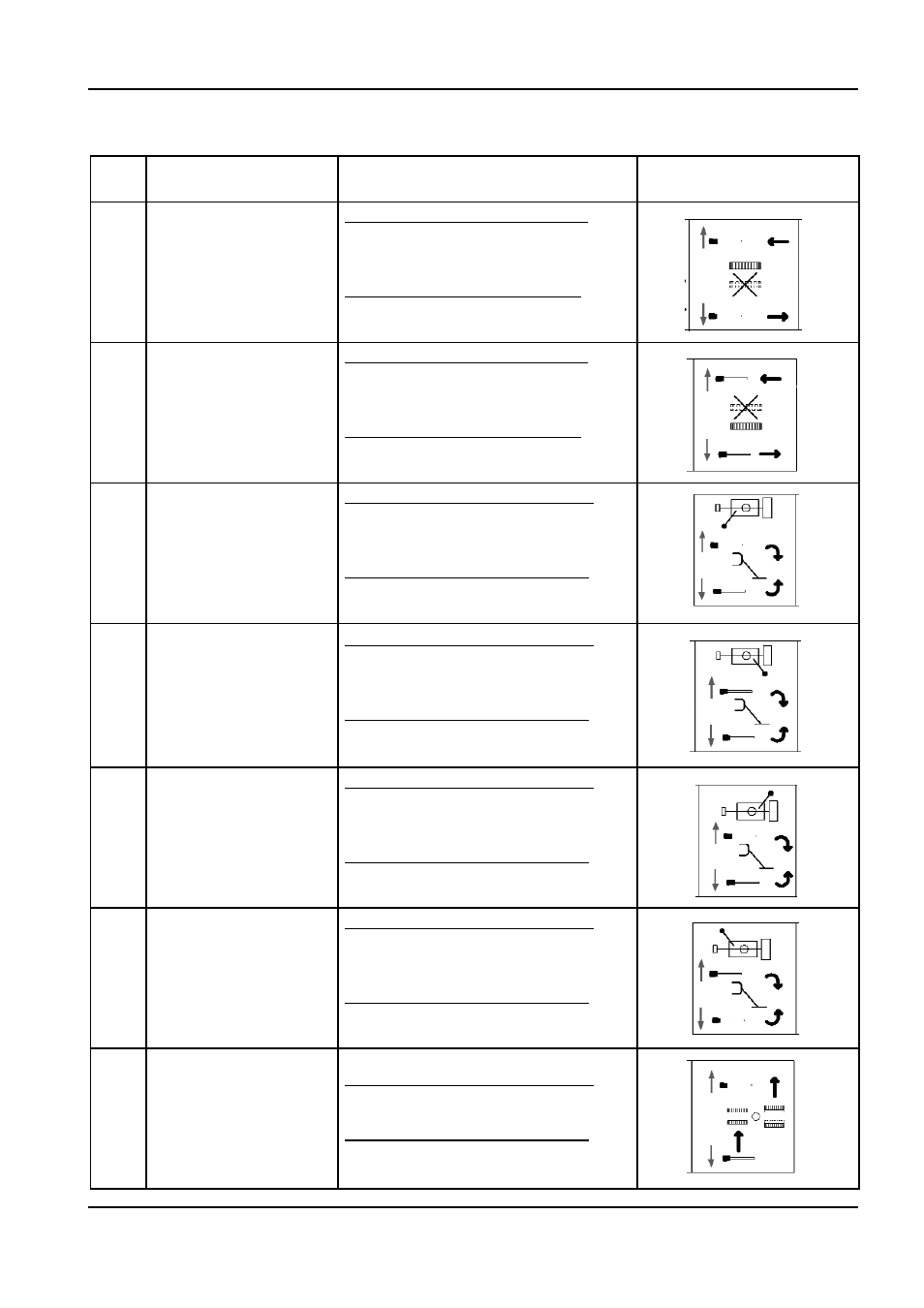

№ Описание
Активация
/движение
Пиктограммы рядом с
устройством управления
8
Управление правым
ходовым
механизмом
Перемещение рычага 8 вверх:
правых ходовой механизм
двигается вперед
Перемещение рычага 8 вниз:
правых ходовой механизм
двигается назад
9
Управление левым
ходовым
механизмом
Перемещение рычага 9 вверх:
левый ходовой механизм
двигается вперед
Перемещение рычага 9 вниз:
левый ходовой механизм
двигается назад
10
Управление
передней левой
выносной опорой
Перемещение рычага 10 вверх:
передняя левая выносная опора
опускается
Перемещение рычага 10 вниз:
передняя левая выносная опора
поднимается
11
Управление задней
левой выносной
опорой
Перемещение рычага 11 вверх:
задняя левая выносная опора
опускается
Перемещение рычага 11 вниз:
задняя левая выносная опора
поднимается
12
Управление задней
правой выносной
опорой
Перемещение рычага 12 вверх:
задняя правая выносная опора
опускается
Перемещение рычага 12 вниз:
задняя правая выносная опора
поднимается
13
Управление
передней правой
выносной опорой
Перемещение рычага 13 вверх:
передняя правая выносная
опора опускается
Перемещение рычага 13 вниз:
передняя правая выносная
опора поднимается
14
Управление
расширением
гусеницы
Перемещение рычага 14 вверх:
гусеница расширяется
Перемещение рычага 14 вниз:
гусеница сужается
71
АВТОПОДЪЕМНИК СО СТРЕЛОЙ МОДЕЛЬ X23J
JLG
X23JR06110113
