21

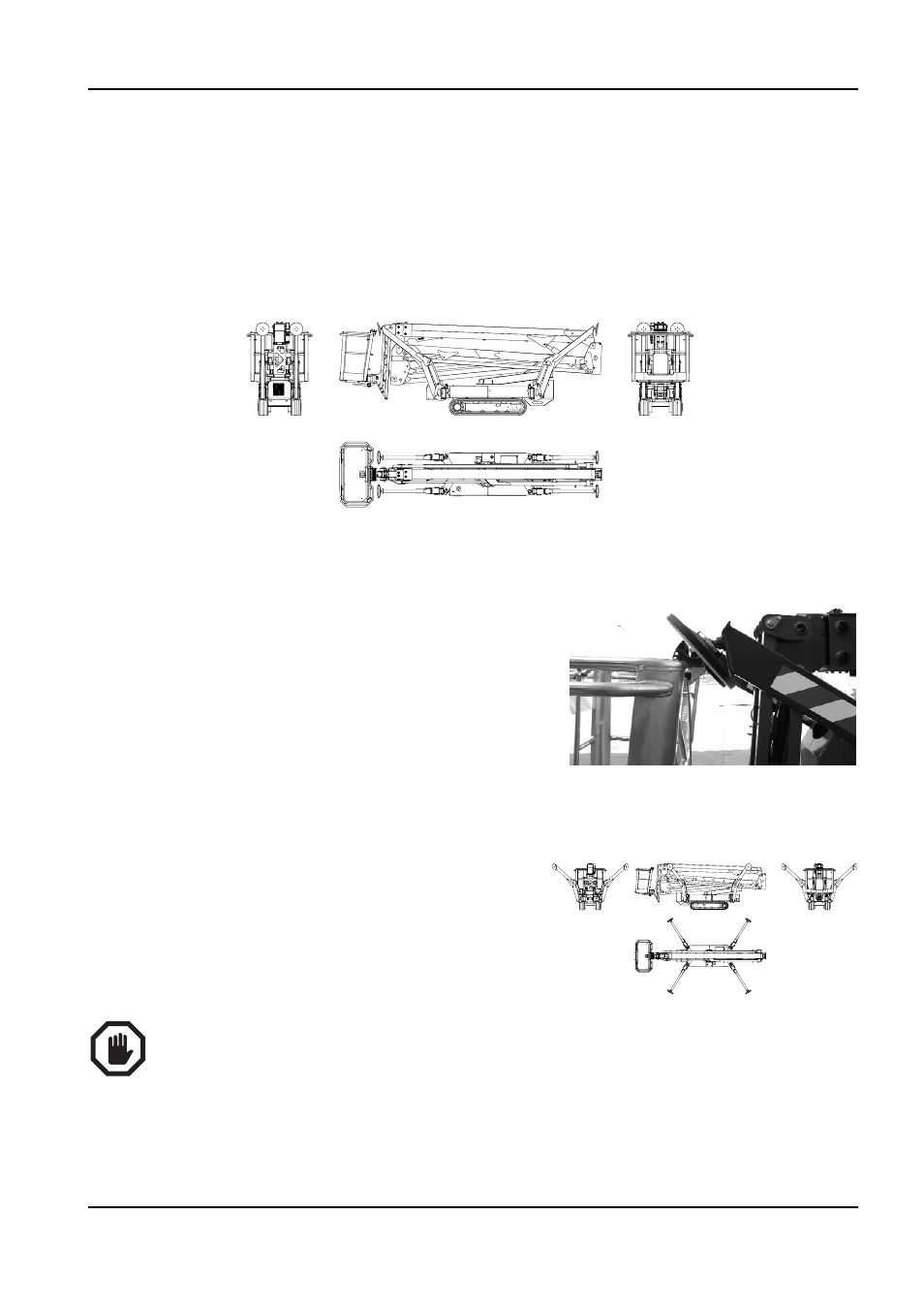

2.1.6 ТРАНСПОРТНОЕ И СТАБИЛИЗАЦИОННОЕ ПОЛОЖЕНИЯ (СТАНДАРТНАЯ МОДЕЛЬ)
Надземная платформа оснащена вращающимися выносными опорами на шарнире,
соединяющем раму и саму выносную опору.
Выносные опоры разработаны для работы в двух позициях:
• ТРАНСПОРТНОЕ ПОЛОЖЕНИЕ
• СТАБИЛИЗАЦИОННОЕ ПОЛОЖЕНИЕ
Транспортное положение представляет собой полностью закрытую конфигурацию,
выравненную с полностью поднятыми и развернутыми выносными опорами параллель‑
но оси машины.
Эта конфигурация является самой компактной для
машины и рекомендуется для операций горизон‑
тального перемещения на плоских поверхностях.
В транспортной конфигурации непосредственная
близость пластин выносной опоры к поручню рабо‑
чей площадки создает потенциальную опасность
деформации в виде сдвига, на них наклеены соот‑
ветствующие сигнальные таблички.
Запрещается помещать руки в данной области во
время фазы горизонтального перемещения.
Положение стабилизации представляет собой
положение, в котором выносные опоры подняты
от земли, но повернуты на 45° по отношению к
оси машины таким образом,
чтобы создать квадрат с пластинами выносных
опор, расположенными на концах.
Фиксатор с установочной пружиной блокирует
выносные опоры в той или иной позиции.
Информация о стабилизационном положении модели с переменной областью
стабилизации приведена в параграфе 6.4.7 Переход от транспортной конфигура‑
ции к стабилизационной. Стандартная модель.
АВТОПОДЪЕМНИК СО СТРЕЛОЙ МОДЕЛЬ X23J
JLG
X23JR06110113
IMPORTANTE ВАЖНО
