Органы управления и дисплеи
03
21
Ru
Глава 3
Органы управления и дисплеи
Передняя панель
1
STANDBY/ON
Нажмите для включения рекордера или его переключения в
режим ожидания.
2
HDD
Нажмите, чтобы переключиться на жесткий диск (HDD) для
записи и воспроизведения. При выборе HDD кнопка
загорается.
3
DVD
Нажмите, чтобы переключиться на DVD для записи и
воспроизведения. При выборе DVD кнопка загорается.
4
Инфракрасный датчик дистанционного
управления (стр. 8)
5
Лоток для дисков
6
Дисплей передней панели
Дополнительные сведения см. в разделе Дисплей на стр. 22.
7
Гнездо DV IN/OUT (стр. 12, 20, 56, 57, 59, 104, 117)
Цифровое входное/выходное гнездо для подключения
видеокамеры DV.
8
+/– (стр. 29, 30, 48)
Используется для смены телевизионных каналов, пропуска
разделов/дорожек и т.д.
9
ONE TOUCH COPY (МОМЕНТАЛЬНОЕ
КОПИРОВАНИЕ) (стр. 62)
Нажмите, чтобы начать моментальное копирование
воспроизводимой в настоящий момент главы на DVD или
HDD.
10
ì REC
Нажмите для начала записи.
11
Нажмите для остановки записи.
12
Нажмите для начала или возобновления воспроизведения.
13
Нажмите для остановки воспроизведения.
14
OPEN/CLOSE
Нажмите для открытия/закрытия лотка для дисков.
15 Входы на передней панели (стр. 12)
Потяните крышку вниз в указанном месте, чтобы можно было
воспользоваться гнездами на передней панели. Они особенно
удобны для подключения видеокамер и других переносных
устройств.
PULL-OPEN
STANDBY/ON
DVD
HDD
OPEN/CLOSE
REC
ONE TOUCH COPY
DV IN/OUT
1
2
3
4
6
5
7
8
11
12
13
14
15
9
10

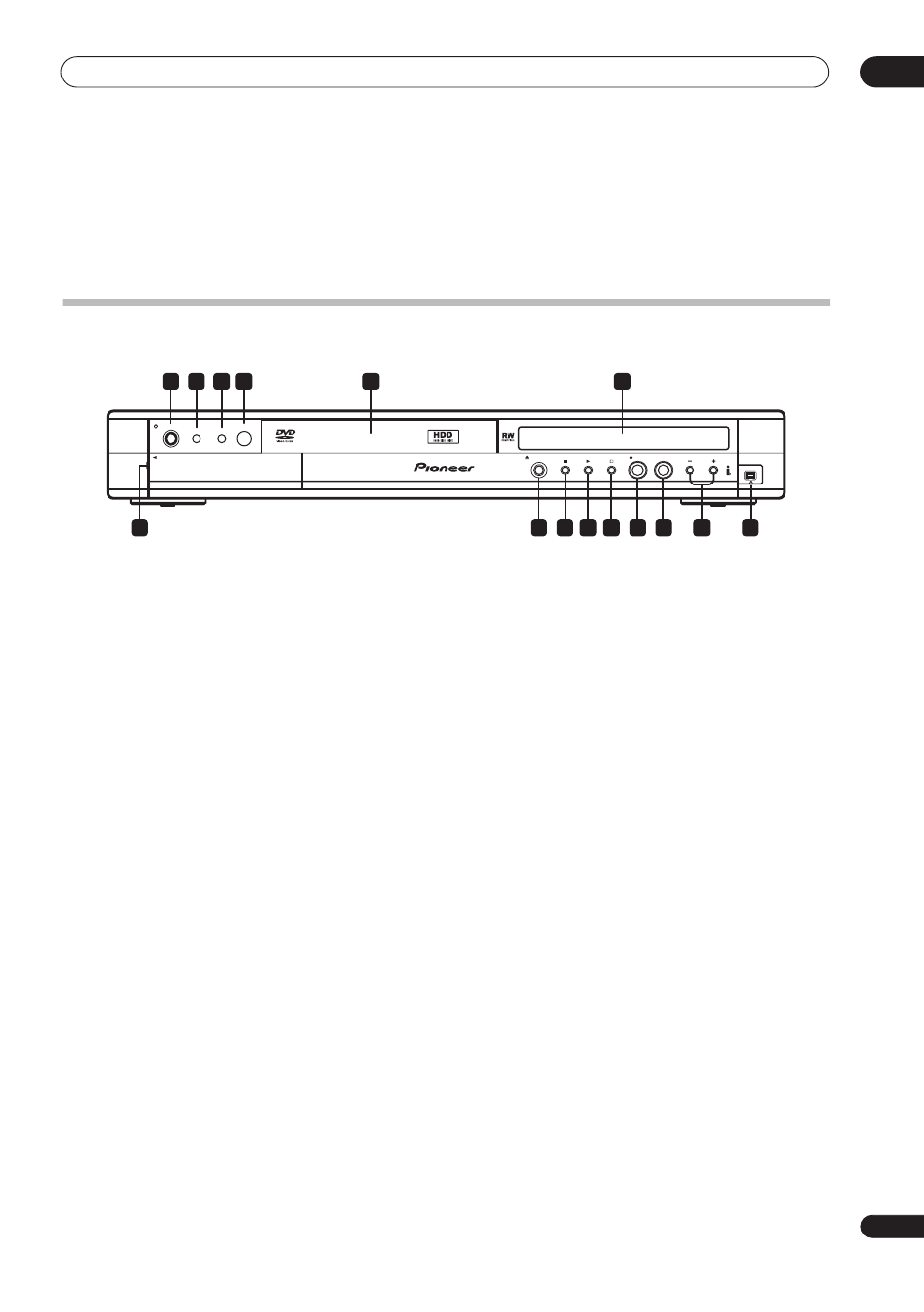

На рисунке показана модель DVR-520H
