Подключение
02
18
Ru
Подключение внешнего декодера (2)

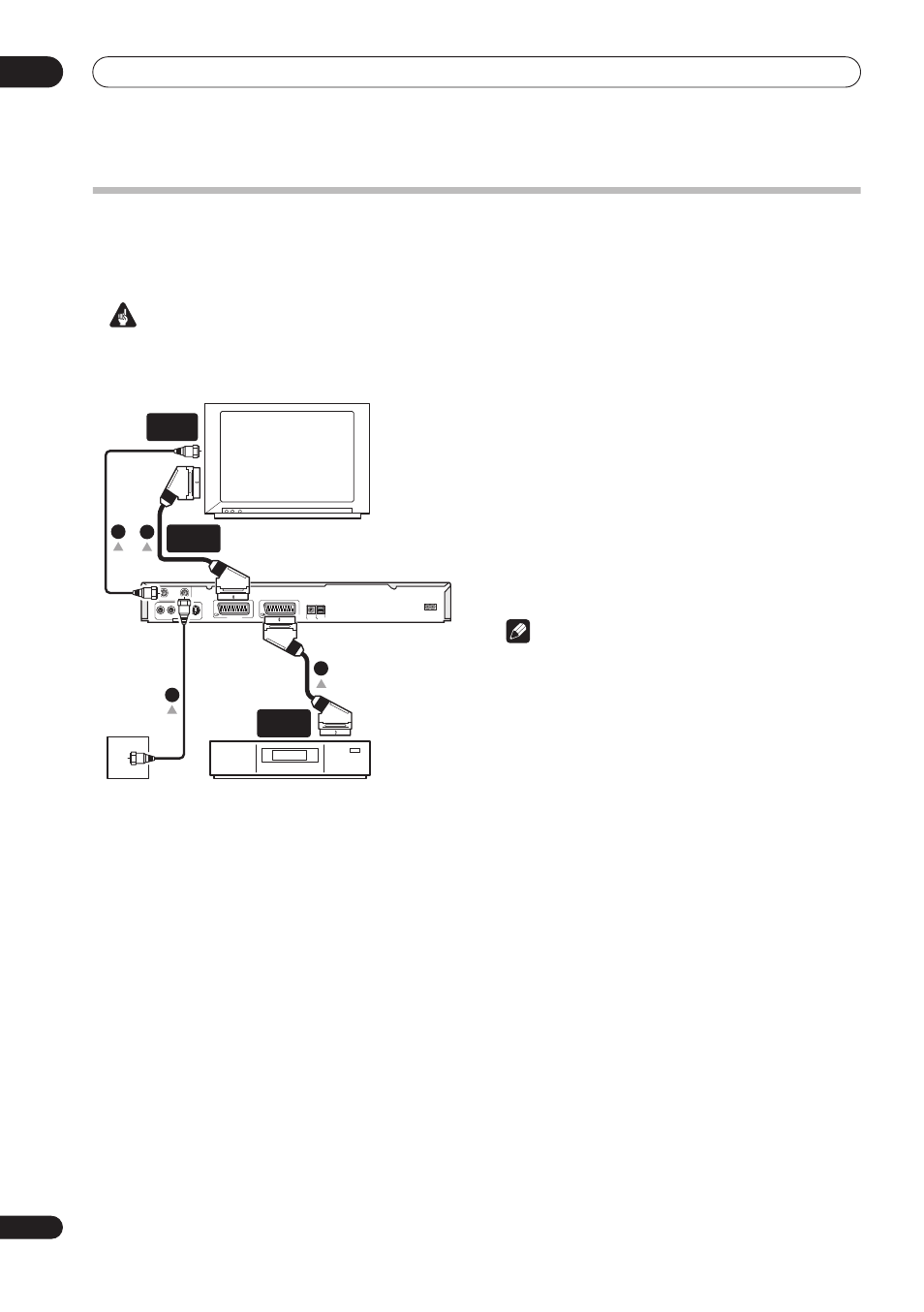

При наличии только декодера подсоедините его к рекордеру и телевизору, как показано ниже.
Установка, описанная на этой странице, позволяет выполнять следующее:
• Запись каналов, транслируемых с кодированием, принимаемых с помощью встроенного телевизионного тюнера рекордера.
Внимание
• Не подсоединяйте этот рекордер к другому компоненту через видеомагнитофон, спутниковый ресивер или приемник
кабельного телевидения. Всегда подсоединяйте каждый компонент непосредственно к телевизору или ресиверу AV.
1
Подключите кабель телевизионной антенны, как
показано на схеме.
Это позволит смотреть и записывать телевизионные каналы.
2
Используйте кабель SCART (не входит в комплект)
для подсоединения разъема AV AV1(RGB)-TV к
разъему SCART AV телевизора.
Это позволит просматривать диски.
3
Используйте другой кабель SCART для
подсоединения разъема AV AV2/AUTO START REC
(INPUT 1/DECODER) к разъему SCART AV приемника
кабельного/спутникового телевидения.
Это позволит записывать телевизионные каналы,
транслируемые с кодированием.
Примечание
• Для использования этой установки необходимо
выполнить описанные ниже настройки в меню Initial Setup
(Начальная настройка).
– В меню Initial Setup (Начальная настройка) установите
для параметра
AV2/L1 In (Вход AV2/L1)
значение
Decoder (Декодер)
(см. раздел
AV2/L1 In (Вход AV2/L1)
на стр. 102).
– На экране
Manual CH Setting (Установка каналов
вручную)
установите для параметра
Decoder
(Декодер)
каналов, транслируемых с кодированием,
значение
On (Вкл.)
(см. раздел
Manual CH Setting
(Установка каналов вручную)
на стр. 100).
DIGITAL OUT
AC IN
OPTICAL
CONTROL
IN
IN
OUT
ANTENNA
R
L
AUDIO
VIDEO
S-VIDEO
OUTPUT
AV 2/AUTO START REC
(INPUT 1/DECODER)
AV 1 (RGB) - TV
1
2
3
1
Декодер
Телевизор
Настенная розетка для
подключения антенны/
кабельного телевидения
ВХОД
AНТЕННЫ
РАЗЪЕМ
SCART AV
РАЗЪЕМ
SCART AV
