Подключение к усилителю AV
Для прослушивания многоканального объемного звука необходимо подключить рекордер к усилителю/ресиверу AV с помощью
оптического цифрового выхода.
Кроме цифрового подключения, рекомендуется также выполнить стереофоническое аналоговое подключение для обеспечения
поддержки всех дисков и источников.
Возможно, к усилителю/ресиверу AV потребуется подключить также и видеовыход. Используйте обычный видеовыход (как
показано ниже) или выход S-video.
Внимание
• Если настройка рекордера для работы с усилителем/ресивером AV не выполнена надлежащим образом, из
громкоговорителей, возможно, будет выводиться шум (см. раздел Параметры меню Audio Out (Аудиовыход) на стр. 104).

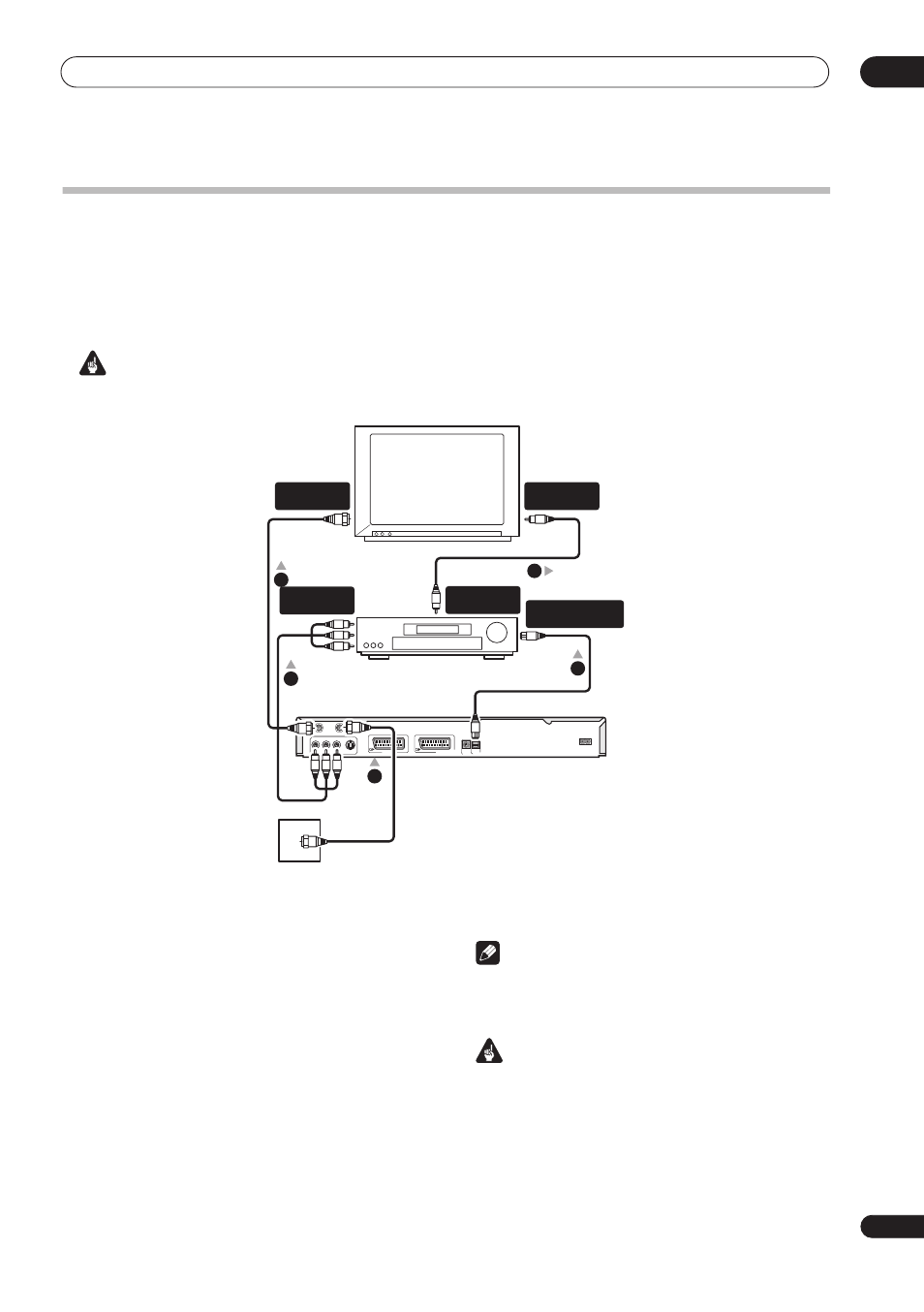

1
Подключите кабель телевизионной антенны, как
показано на схеме.
Это позволит смотреть и записывать телевизионные каналы.
2
Подключите одно гнездо DIGITAL OUT OPTICAL
(ЦИФРОВОЙ ОПТИЧЕСКИЙ ВЫХОД) рекордера к
цифровому оптическому входу усилителя/ресивера
AV.
Это дает возможность прослушивать многоканальный
объемный звук.
3
Подключите гнезда аналогового AUDIO OUTPUT
(АУДИОВЫХОДА) и VIDEO OUTPUT (ВИДЕОВЫХОДА)
рекордера к аналоговым аудио и видеовходам
усилителя/ресивера AV.
4
Подключите видеовыход усилителя/ресивера AV к
видеовходу телевизора.
Примечание
• На схеме показан стандартный способ подключения;
кроме этого, возможно подключение с помощью
разъемов AV или S-video (при их наличии).
Внимание
• Не подключайте этот рекордер к телевизору через
видеомагнитофон, используя аудио-/видеокабели. Всегда
подсоединяйте его непосредственно к телевизору.
DIGITAL OUT
AC IN
OPTICAL
CONTROL
IN
IN
OUT
ANTENNA
R
L
AUDIO
VIDEO
S-VIDEO
OUTPUT
AV 2/AUTO START REC
(INPUT 1/DECODER)
AV 1 (RGB) - TV
1
3
2
1
4
Усилитель/ресивер AV
ВИДЕОВХОД
ЦИФPOBOЙ
OПTИЧECКИЙ BХOД
ВХОД 1
АУДИО/ВИДЕО
ВИДЕОВЫХОД
Телевизор
Настенная розетка для
подключения антенны/
кабельного телевидения
ВХОД AНТЕННЫ
