Раздел 4 ___________________________________________________________________ Установка
VAISALA _______________________________________________________________________ 95
1104-082

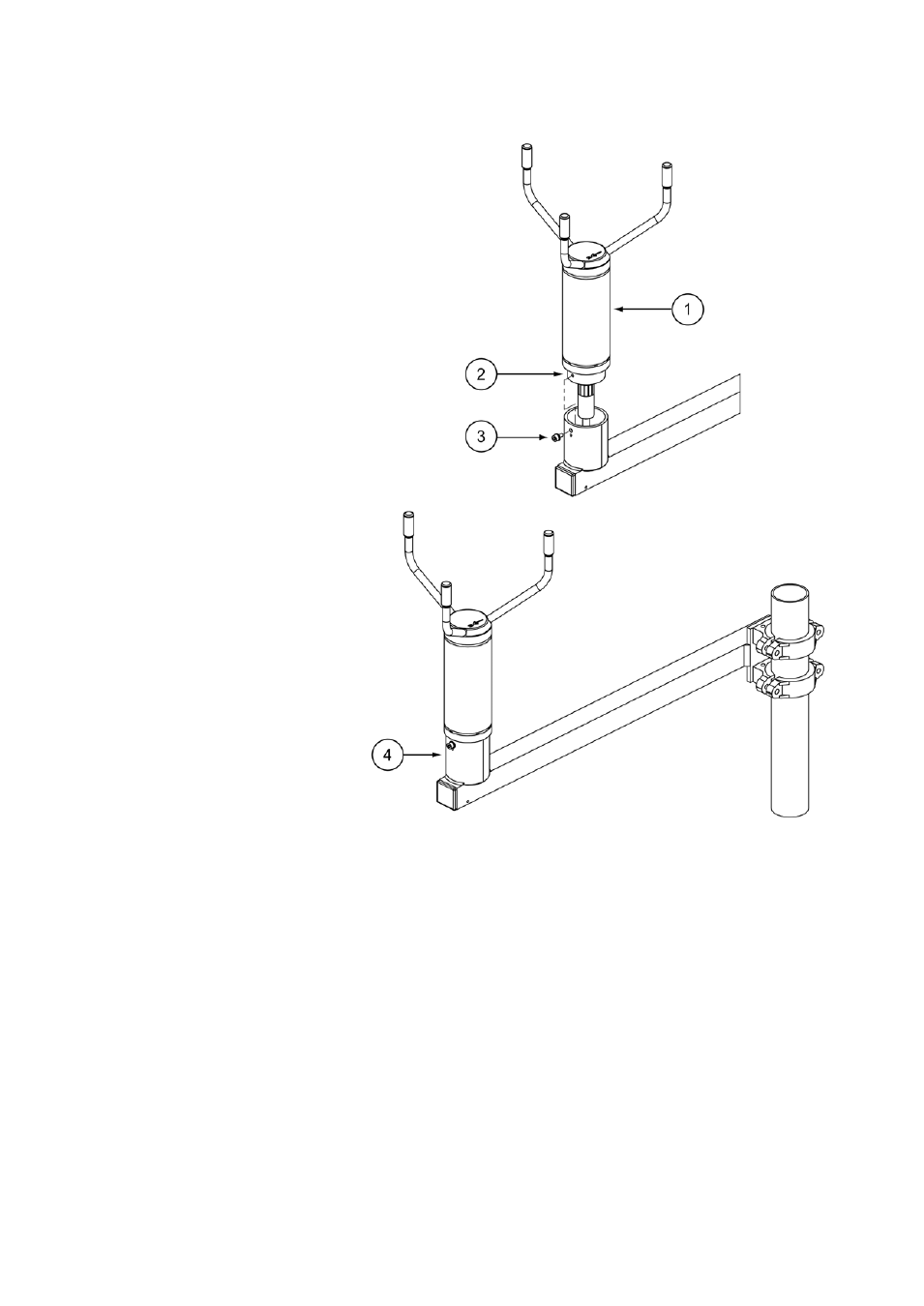

Рис. 43
Модернизация путем установки на горизонтальную
траверсу с антенной, обращенной вверх
Следующие цифровые обозначения относятся к Рис. 43 выше:
1 =
WMT700;
2 = Установочный переходник для крепления к комплекту FIX30/60;
3 =
Монтажный винт;
4 =
Траверса крепления датчика WS425.
